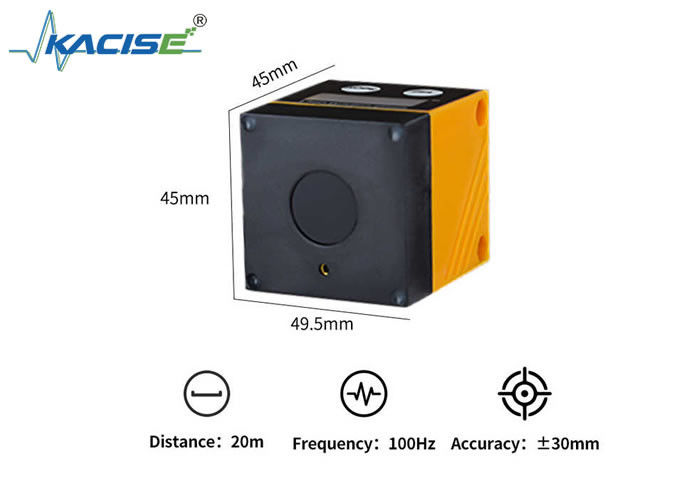

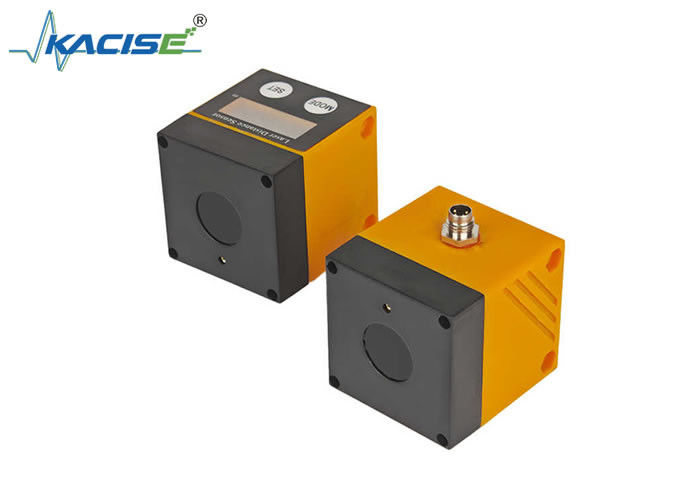

Laserbereichssensoren der KLSA-Serie Höchstmessdistanz 22m Schutzniveau IP65 für Industrie und Fertigung

Die KLSA-Serie von Lasersensoren für Industrie und Fertigung

Einleitung

Die KLSA-Serie Laser-Rangeing-Sensoren sind fortschrittliche Lösungen in industrieller Qualität, die für die Präzisionsmessung in der Fertigung und in industriellen Anwendungen entwickelt wurden.Nutzung modernster Lasertechnologie, diese Sensoren liefern eine zuverlässige Berührungsfreie Entfernungsmessung mit hoher Genauigkeit und Langlebigkeit, die eine nahtlose Integration in automatisierte Produktionslinien, Qualitätskontrollsysteme,und Überwachung der Ausrüstung.

Wesentliche Merkmale

• Präzisionsmessung: Messen von 0,03 bis 22 Metern mit einer festen Genauigkeit, ideal für die Überwachung von Komponentenplatzierungen, Montagelücken oder Materialfluss in industriellen Umgebungen.
• Dual Signal Output: Unterstützt RS485 (MODBUS-RTU-Protokoll) für die digitale Kommunikation und 4?? 20mA analoge Signale, was die Kompatibilität mit SPS, SCADA-Systemen und anderen industriellen Steuergeräten ermöglicht.
• Hysterese und Fensterfunktionen:
• Die Hysterese-Funktion stabilisiert den Ausgangsschalterzustand, indem sie Schwellenwerte festlegt und Signalfluktuationen verhindert, die durch geringfügige Abstandsänderungen verursacht werden.
• Die Fensterfunktion überwacht Objekte innerhalb benutzerdefinierter Schaltstellen in der Nähe und in der Ferne und löst Alarme oder Aktionen aus, wenn Objekte in/aus bestimmten Zonen gelangen.
• Hintergrundunterdrückung: Filtert Reflexionen über 22 Meter hinaus, wodurch Störungen durch entfernte Maschinen oder Umweltunordnung minimiert werden.
• Benutzerkonfigurierbare Einstellungen:

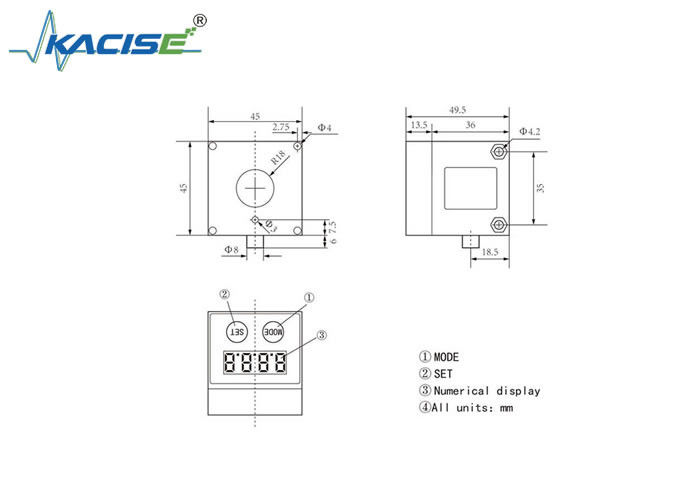

• Intuitive 4-stellige Anzeige und Tastensteuerungen (MODE/SET) für die Anpassung von Parametern vor Ort, wie z. B. Laserstatus, analoge Ausgangsbereiche und Kommunikations-Baudraten (9600-115200 bps).
• Programmierbare Ausgangsmodi ([Hno/Hnc/Fno/Fnc]) über Menüeinstellungen, die sich an unterschiedliche Anforderungen der industriellen Steuerung anpassen.
• Industrielle Konstruktion:
• Gleichspannungsversorgung 935 V mit Isolierung, in Übereinstimmung mit EN 50178 und Sicherheitsnormen.
• Die robuste Konstruktion gewährleistet die Zuverlässigkeit in rauen Umgebungen und bietet professionelle Installations- und Wartungsunterstützung.

Anwendungen

• Automation der Produktionslinie: Überwachung der Ausrichtung des Förderbandes, der Positionierung der Teile und der Bewegungen des Roboterarms für eine präzise Montage.
• Qualitätskontrolle: Messen der Komponentenmaße, der Abstand zwischen den Lücken oder der Materialdicke in Echtzeit, um die Einhaltung der Spezifikationen sicherzustellen.
• Wartung der Ausrüstung: Erkennt Verschleiß durch Überwachung von mechanischen Abstandsräumen oder Strukturverschiebungen.
• Lagerung und Logistik: Optimiert die Lagerung durch Messung des Abstands zwischen den Regalen oder der Lademaße für eine effiziente Raumnutzung.

Technische Spezifikation

Genauigkeit: Fest in einem Bereich von 22 m, mit verstellbarem Abstandsschub (± 1 mm Auflösung).

Kommunikation: Isolierte RS485 mit MODBUS-RTU, Adress konfigurierbar (0 ∼ 254).

Sicherheit: Die Installation erfordert qualifiziertes Personal; unterstützt die Ein-/Aussteuerung des Lasers, ohne die Messung zu beeinträchtigen.

Die KLSA-Serie kombiniert Präzision, Vielseitigkeit und Robustheit und ist somit ein wesentliches Instrument zur Steigerung der Effizienz und Zuverlässigkeit in Industrie- und Fertigungsprozessen.

Ressource

KLSA-DA Laserabstandssensor Betriebsanleitung.pdf

KLSA-Datenblatt zum Laserabstandssensor.pdf

KLSA-PN Laserdistanzsensor Betriebsanweisungen.pdf
