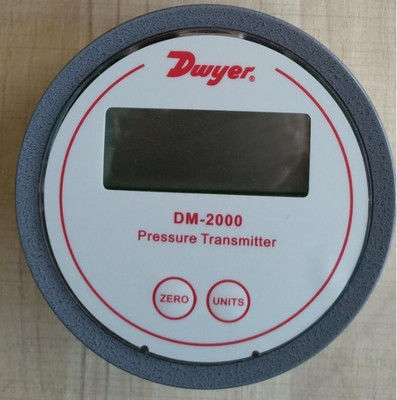

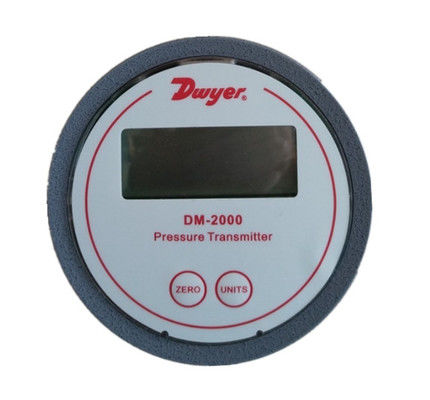

Differenzdrucktransmitter der Dwyer-Serie DM-2000 für Luft und Gase

Differenzdrucktransmitter der Dwyer-Serie DM-2000 für Luft und Gase

Produkteinführung

Der Differenzdruckmessgerät der Dwyer-Serie DM-2000 wurde entwickelt, um Luft- und Gasdruck zu messen.mit einem Standard-Ausgangssignal von 4-20 mA für die nahtlose Integration in industrielle SteuerungssystemeDas Gehäuse ist so konzipiert, dass es sich an die gleiche Auslegung wie ein Standard-Magnehelic-Gieber anpasst, so dass eine einfache Nachrüstung möglich ist.Dieser Sender verfügt über eine glasgefüllte Kunststoffkonstruktion mit integrierten Druckverbindungen für eine schnelle InstallationDigitale Null- und Spanneinstellungen vereinfachen die Feldkalibrierung, während ein optionales 3,5-stelliges LCD-Gerät Prozesswerte in auswählbaren technischen Einheiten anzeigt, was es ideal für HVAC macht,Reinraum, und industrielle Überwachungsanwendungen.

Wesentliche Merkmale

Magnehelical - Kompatible Montage

Direkter Austausch von Standard-Magnehelic-Gäben, mit identischen Abmessungen für eine einfache Nachrüstung.

Zuverlässige Druckmessgeräte

Messen von Luft und nicht brennbaren Gasen mit einer Genauigkeit von ± 1% F.S. bei 70°F.

Stabile Leistung bei ± 1% F.S.-Drift pro Jahr.

Benutzerfreundliche Kalibrierung

Digitale Schaltflächen-Null-Span-Anpassungen ersetzen herkömmliche Potentiometer für die präzise Abstimmung.

Feldwahlfähige technische Einheiten (4-6 Optionen) über eine einzige Taste.

Optionale visuelle Anzeige

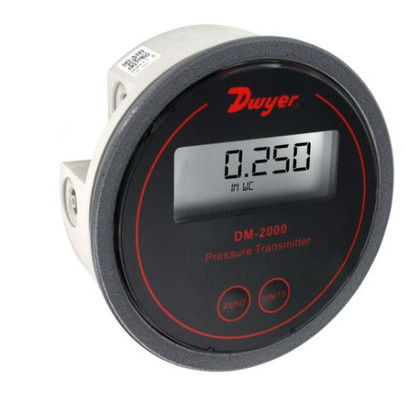

3Ein 5-stelliges LCD mit einer Höhe von 0,7 Zoll zeigt Echtzeitdruckwerte in psi, inH2O, mmH2O, kPa, mbar oder Pa an.

Robuste Konstruktion

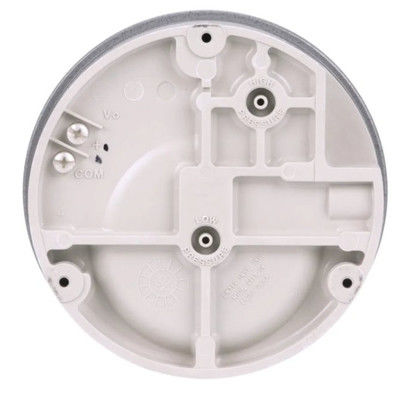

Glas gefülltes Plastikgehäuse mit integrierten 1/8" I.D. Rohrverbindungen für Langlebigkeit.

Es hält 10 psig (0,69 bar) Druckgrenzen und Betriebstemperaturen von -6,67°C bis 48,9°C stand.

Industrielle Vereinbarkeit

2-drähtige 10-35 VDC-Stromversorgung mit 4-20 mA Leistung, bis zu 1250 Ohm Schleifwiderstand unterstützend.

Schraubartiger Endblock für sichere elektrische Verbindungen.

Spezifikationen der Dwyer-Serie DM2000
Dienstleistung: Luft und nicht brennbare, kompatible Gase.
Wetted Materials: Beratungsfabrik.
Genauigkeit: ± 1% F.S. bei 70°F.
Stabilität: +1% F.S./J.
Temperaturgrenzen:20 bis 120°F (-6,67 bis 48,9°C).
Druckgrenzwerte: 10 psig (0,69 bar).
Wärmewirkung: ± 0,055% F.S./°F (0,099% F.S./°C).
Leistungsanforderungen:10-35 VDC (2 Leitungen).
Ausgangssignal: 4 bis 20 mA.
Null- und Span-Anpassungen: Digitale Schaltfläche Null und Span.
Schleifenwiderstand: Gleichstrom: maximal 0-1250 Ohm.
Stromverbrauch: Gleichstrom: maximal 38 mA.
Elektrische Anschlüsse:Schraubendurchgang.Anzeige:3.5stelliges LCD, 0,7 Zoll hoch.
Prozessverbindungen: 1/8" ID-Rohr.
Montagerichtung: vertikal.
Gewicht:4.8 Unzen (136 g).
Der Differenzdrucksender der Dwyer-Serie DM2000 erfasst den Druck von Luft und kompatiblen Gasen und sendet ein Standardsignal von 4 bis 20 mA.Das Gehäuse DM2000 ist speziell so konzipiert, dass es im gleichen Durchmesser wie ein Standard-Magnehelic®-Gage montiert werden kannEs gibt eine Vielzahl von Modellen, die in der Fabrik auf bestimmte Bereiche kalibriert sind.

Druckverbindungen sind dem Glas gefüllten Kunststoffgehäuse eigen, wodurch die Installation schnell und einfach ist.Digitale Schaltfläche Null und Span vereinfachen die Kalibrierung gegenüber typischen DrehpotentiometernEin optionales 3,5-stelliges LCD zeigt Prozess- und Engineering-Einheiten an.
