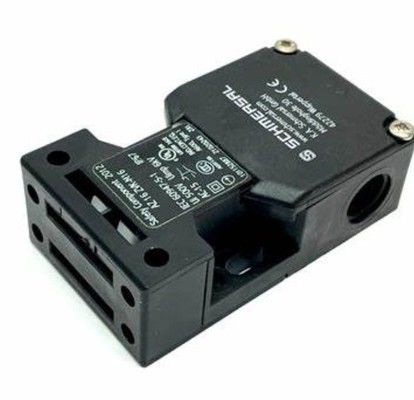

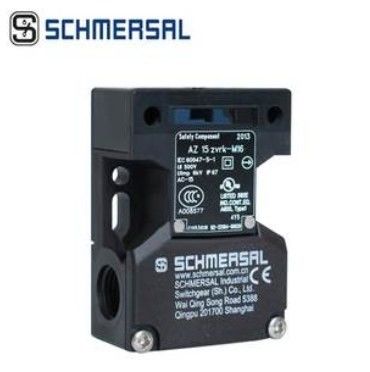

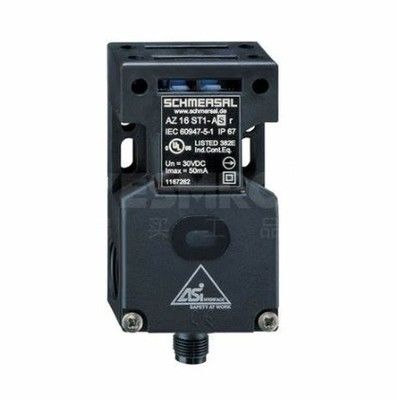

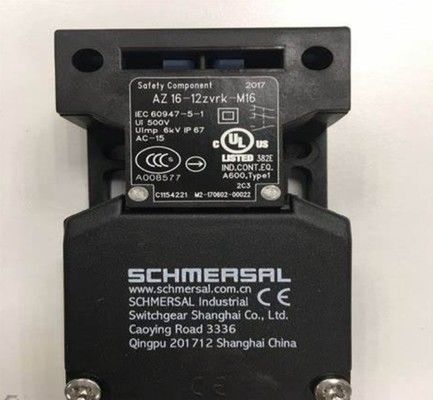

3-Achsen-Sicherheitsschalter mit positiven Trennkontakten

3-Achsen-Sicherheits-Verriegelungsschalter mit Zwangsöffnungskontakten

Produkteinführung

Dieser 3-Achsen-Sicherheits-Verriegelungsschalter ist für industrielle Sicherheitsanwendungen konzipiert und verfügt über 1 Hilfskontakt und 1 Sicherheitskontakt mit Zwangsöffnungstechnologie. Er entspricht EN ISO 13849-1 und erreicht Performance Level c (Kategorie 1) bei Einkanalnutzung und bis zu PL d (Kategorie 3) in Zweikanalkonfigurationen mit einer Logikeinheit. Der Schalter bietet 2 Millionen Betätigungen für Schließerkontakte und 1 Million für Öffnerkontakte und gewährleistet so langfristige Zuverlässigkeit in rauen Umgebungen. Mit IP67-Schutz und einem weiten Temperaturbereich (-30 °C bis 80 °C) eignet er sich für Hochleistungsmaschinen und automatisierte Systeme.

Produktmerkmale

Sicherheitskonformität:

Erfüllt EN ISO 13849-1, PL c (Einkanal) und PL d (Zweikanal mit Logikeinheit).

Zwangsöffnende Schließerkontakte gewährleisten einen ausfallsicheren Betrieb (min. 10 N Öffnungskraft).

B10D-Werte: 2M Betätigungen (Schließer), 1M Betätigungen (Öffner) bei 10 % Ie.

Mechanische Ausführung:

3 Betätigungsrichtungen für flexible Installation.

3x M16 Kabelverschraubungen, Schraubklemmen für 0,25–2,5 mm² Kabel.

Mechanische Lebensdauer: ≥1M Betätigungen, Haltekraft 30 N, max. Betätigungsgeschwindigkeit 2 m/s.

Umweltbeständigkeit:

IP67-Schutz gegen Staub und Wasser eintauchen.

Betriebstemperatur: -30 °C bis 80 °C, Lagerung: -40 °C bis 85 °C.

Bemessen für 2.000 m Höhe, Verschmutzungsgrad 3, Überspannungskategorie III.

Elektrische Spezifikationen:

Sicherheitskontakte: AC-15 (230V/4A), DC-13 (24V/4A).

Hilfskontakte: identisch mit Sicherheitskontakten für konsistentes Schalten.

Thermischer Prüfstrom 10A, Kurzschlussfestigkeit 1.000A.

Installationsflexibilität:

2x M6 Befestigungsschrauben, Abmessungen: 30L x 52B x 90H mm.

Unterstützt eindrähtige/einadrige, eindrähtige/mehrdrähtige und flexible Kabel.

Zuverlässigkeitsmerkmale:

20 Jahre Missionszeit, Silberkontaktmaterial für geringen Widerstand.

Langsame Schaltbewegung mit Zwangsöffnung zur Fehlerausschließung.

Max. Schaltfrequenz: 4.000 Zyklen/Stunde für hohe Arbeitszyklen.
