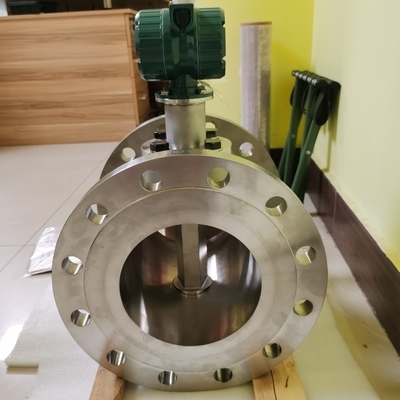

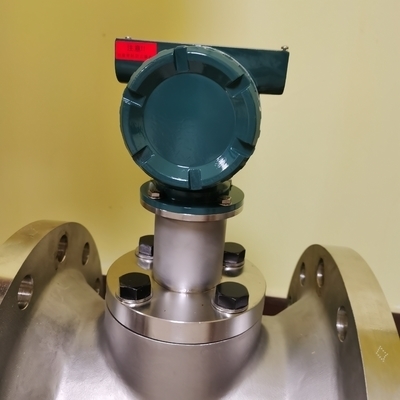

YOKOGAWA Digital YEWFLO Wirbelstrommesser mit FOUNDATION Feldbus

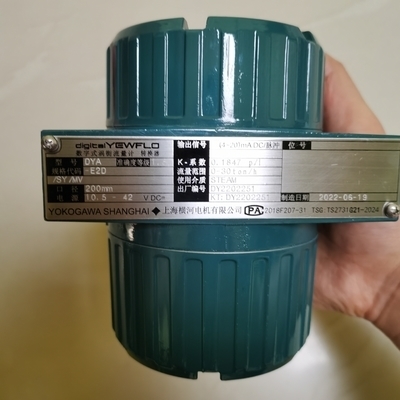

Der YOKOGAWA digitalYEWFLO Wirbel-Durchflussmesser (Modelle: DY Wirbel-Durchflussmesser, DYA Wirbel-Durchfluss-Umformer) mit FOUNDATION Fieldbus-Kommunikation

Der YOKOGAWA digitalYEWFLO Wirbel-Durchflussmesser, Teil der OpreX Field Instruments-Familie unter der OpreX Measurement-Kategorie, ist eine Hochleistungs-Durchflussmesslösung, die für Flüssigkeiten, Gase und Dampf entwickelt wurde. Durch die Kombination eines praxiserprobten Sensors und Gehäuse (mit über 450.000 weltweit installierten Einheiten) mit fortschrittlicher digitaler Technologie – einschließlich Yokogawas proprietärer Spectral Signal Processing (SSP) – liefert dieser Durchflussmesser Genauigkeit und Stabilität auch unter rauen Prozessbedingungen. Erhältlich als Integral- oder Remote-Detektortypen (DY) und Remote-Umformer (DYA), unterstützt er FOUNDATION Fieldbus-, HART 7/5- und BRAIN-Kommunikationsprotokolle und ermöglicht so eine nahtlose Integration in industrielle Steuerungssysteme. Die Produktreihe umfasst auch einen Reduced Bore Type, der für niedrige Durchflussraten und eine vereinfachte Installation optimiert ist, was ihn vielseitig für Anwendungen mit unterschiedlichen Durchflussanforderungen macht.

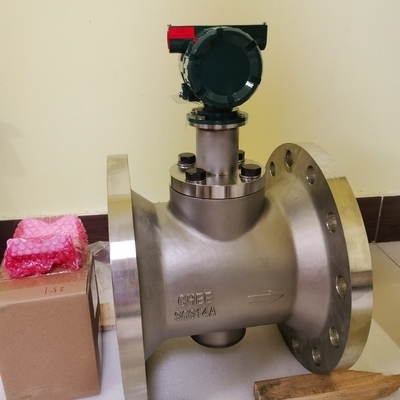

Der Reduced Bore Type integriert den Durchflussmesser mit einem konzentrischen Reduzierstück und bietet einzigartige Vorteile für Anwendungen mit niedrigem und variablem Durchfluss:

• Vereinfachte Installation:Eliminiert die Notwendigkeit separater Reduzierstücke, Expander oder kurzer Rohre für die gerade Rohrlänge, reduziert die Verbindungspunkte um bis zu 70 % und senkt das Leckagerisiko.
• Erweiterte Niedrigflussmessung:Erweitert die untere Messgrenze um das 2-3-fache im Vergleich zu Standardtypen und ermöglicht so eine genaue Niedrigflussdetektion, ohne die Hauptleitung zu verkleinern.
• Kosten- und Sicherheitsvorteile:Reduziert die Installationskosten, minimiert das Risiko von Flüssigkeitslecks und macht es überflüssig, Prozesse für Durchflussbereichsanpassungen zu stoppen (z. B. den Austausch von Blenden).

Zwei Reduzierstückoptionen:

• /R1:Die Bohrungsgröße des Detektors wird um 1 Größe gegenüber der Flanschverrohrung reduziert.
• /R2:Die Bohrungsgröße des Detektors wird um 2 Größen reduziert, ideal für extrem niedrige Durchflussraten.

Kompatibilität mit Sonderausführungen:Kann mit dem Multi-Variable Type (für Temperaturmessung und -korrektur) oder der Hochtemperaturversion (Prozesstemperatur bis zu 450 °C) kombiniert werden, was die Vielseitigkeit erhöht.

Prozesstemperatur:Standardtyp: -29 bis 250 °C; Hochtemperaturversion: bis zu 450 °C.

Prozessdruck:-0,1 MPa bis Flanschbewertung (variiert je nach Modell).

Durchmesser:

• Standardtyp: Wafer (15-100 mm), Flansch (15-400 mm).
• Reduced Bore Type: Flansch (25-200 mm) mit /R1- oder /R2-Reduzierstücken.

Genauigkeit:

• Flüssigkeiten: ±0,75 % des Messwerts (abhängig von der Reynolds-Zahl).
• Gase/Dampf: ±1,0 % des Messwerts (abhängig von der Strömungsgeschwindigkeit).

Ausgangssignale:Analogausgang, Transistorkontaktausgang (Simultanausgang verfügbar).

• Standardtyp:Ideal für weite Durchflussbereiche in Kesseln, chemischen Prozessen und Versorgungssystemen.
• Reduced Bore Type:Geeignet für Dampfzuleitungen, saisonale Durchflussvariablen-Systeme und Niedrigflussprozesse in der Textil-, Lebensmittel- und Baustoffherstellung.
• Multi-Variable-Kombination:Ermöglicht die direkte Massenstrommessung von gesättigtem Dampf, auch bei niedrigen Durchflussraten.
