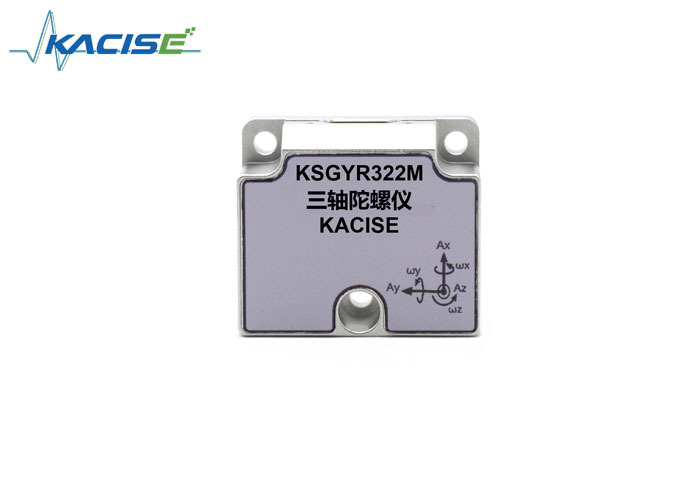

Name: KSGYR322M Drei-Achsen-Digital-Gyro
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KSGYR322M
Price: 431.00 USD
Availability: InStock

Zu Hause > produits > Elektronischer Gyroskopsensor >

KSGYR322M Drei-Achsen-Digital-Gyro

Drei-Achsen-Digital-Gyrosensor

Digital-Gyro mit Garantie

Flüssigkeitsstandsmesser-Gyro

Place of Origin:

CHINA

Markenname:

KACISE

Zertifizierung:

Model Number:

KSGYR322M

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Eingangsspannung:

DC 5V

Leistungsdissipation:

≤ 1W @5V DC

Reichweite:

± 500 (dreifach) °/s

Verzerrung:

≤ ± 0,1 °/s (in 500 °/s)

Biasstabilität:

≤ 0,5 °/h (Allan -Abweichung)

Schräge Wiederholbarkeit:

≤ 0,05 °/s

Größe:

45 × 39 × 20 mm

Hervorheben:

Drei-Achsen-Digital-Gyrosensor

Digital-Gyro mit Garantie

Flüssigkeitsstandsmesser-Gyro

Zahlungs- und Versandbedingungen

Minimum Order Quantity

1PCS

Packaging Details

each unit has individual box and all boxes are packed in standard packages or customers requests available

Delivery Time

5-8work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union,MoneyGram

Supply Ability

1000 Piece/Pieces per Week negotiable

Verwandte Produkte

GSGYR324F Festkörper-Digital-Closed-Loop-Dreiachsen-Faseroptik-Kreisel mit einzelner 5V-Stromversorgung und Bias-Stabilität <0,5°/h

Beste Preis erhalten

GSGYR201F Glasfaser-Gyroskop mit 2 Achsen, kompakte Größe 64×60×40mm und geringer Stromverbrauch <4W für Trägheitsnavigation

Beste Preis erhalten

GSGYR203F Glasfaser-Gyroskop mit Laufzeit 3 s Bias-Wiederholbarkeit < 0,5°/h und Bias-Temperaturempfindlichkeit < 1°/h

Beste Preis erhalten

GSGYR202F Glasfaser-Gyroskop mit geringer Zufallsbewegung < 0,1°/√h Biasstabilität < 2°/h und Biasmagnetempfindlichkeit < 0,5°/h/Gs

Beste Preis erhalten

Kontakt mit uns

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

KSGYR322M Drei-Achsen-Digital-Gyro

Produktattribute

Attribut	Wert
Eingangsspannung	5V DC
Leistungsaufnahme	≤1W @5V DC
Bereich	±500(triaxial)°/s
Offset	≤±0.1°/s(In 500°/s)
Offset-Stabilität	≤0.5°/h(Allan-Abweichung)
Offset-Wiederholbarkeit	≤0.05°/s
Größe	45×39×20mm

Produktbeschreibung

KSGYR322M Drei-Achsen-Digital-Gyro

Produkteinführung

Die KSGYR322M-Serie von Festkörper-Winkelgeschwindigkeits-Sensoren (Gyroskopen) misst die Winkelgeschwindigkeit mithilfe von Chips der mikromechanoelektronischen Systemtechnologie (MEMS). Hergestellt mit dem Bipolar-Metalloxid-Halbleiter (BIMOS)-Technologie-Produktionsprozess und der kugelförmigen Anordnung der Stromträger-Schweißtechnologie, bietet es hohe Zuverlässigkeit und Robustheit des Gehäuses. Zu den Merkmalen gehört die Selbsttestfunktion zur In-Maschinen-Erkennung (BIT).

Funktionsprinzip

Winkelgeschwindigkeits-Sensoren der KSGYR322M-Serie arbeiten nach dem Prinzip des Resonator-Gyroskops. Zwei Polysilizium-Sensitivstrukturen, die jeweils einen hochfrequent schwingenden Rahmen enthalten, werden elektrostatisch zum Resonieren angeregt. Die äußeren Enden des Rahmens bilden eine kapazitiv-sensitive Struktur, die Coriolis-Bewegung erkennt, die bei der Winkelgeschwindigkeit erzeugt wird, und ein elektrisches Signal erzeugt, das nach Verstärkung und Modulation proportional zur Winkelgeschwindigkeit ist.

Merkmale

Nullpunktkalibrierung
Temperaturdriftkompensation
Großer Messbereich
Große Bandbreite
Nichtlineare Korrektur
Großer Betriebstemperaturbereich
Kompakte Größe und geringes Gewicht
Hohe Stoßbeschleunigungsbeständigkeit

Anwendungen

Intelligente Automobilsysteme
Geologische Erkundungsgeräte
Robotik
Raketenlenkung und -steuerung
Flugzeugstabilitätskontrolle
Strapdown-Inertialnavigation
Antennenstabilität und Kamerastabilisierung

Technische Daten

Stromversorgungsparameter

Spannungsversorgung	5V DC
Leistung @25°C	1W

Produktleistung

Bereich	±500°/s
Offset	≤±0.1°/s
Offset-Stabilität	≤0.5°/h
Offset-Temperaturabhängigkeit	≤4°/s
Nichtlinearität des Skalierungsfaktors	≤0.05%
Auflösung	≤0.01°/s
Gewicht	<60g
MTBF	10000h

Umweltspezifikationen

Betriebstemperatur	-40°C bis +80°C
Lagertemperatur	-55°C bis +85°C
Zufallsvibration	6.06g
Schockfestigkeit	5000g

Abmessungen
