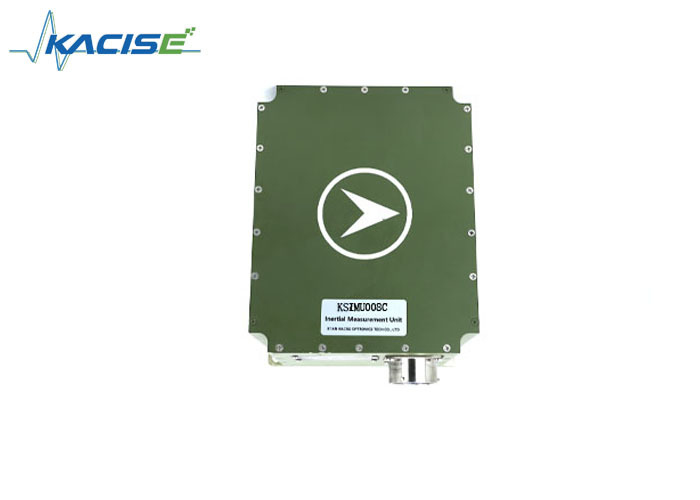

KSIMU008C Spezifikation des Trägheitsnavigationssystems
Einführung
Das Trägheitsnavigationssystem der Serie KSIMU008C ist ein typisches Standardprodukt. Mit hochleistungsfähigen Faseroptik-Gyroskopen und Beschleunigungsmessern kann das Trägheitsnavigationssystem der Serie KSIMU008C die Anforderungen der autonomen Navigation in komplexen Umgebungen erfüllen und Satelliten-, Doppler-, Odometrie- und andere Informationen integrieren, um eine hochpräzise integrierte Navigation zu erreichen. Serienprodukte sind weit verbreitet in den Bereichen militärische Verteidigung, Seefahrt, Luft- und Raumfahrt, automatische Steuerung, Kartierung und anderen Bereichen im Einsatz.
KSIMU008C ist ein mittelpräzises Faser-Strapdown-Trägheitsnavigationssystem mit einer Kursausrichtungsgenauigkeit von besser als 0,1° (1σ) und einer reinen Trägheitsnavigationsgenauigkeit von besser als 2 nm/h (CEP).
Funktion
Anwendung
Schiff: Trägheit, + Satellit, + Doppler
Landanwendung: Trägheit, + Satellit, + Odometrie
Luftfahrt: Trägheit, + Satellit, + Höhenmesser, + Sternsensor
Raumfahrt: Trägheit, + Satellit, + Höhenmesser, + Sternsensor
Sonstiges: Trägheit, + Satellit, + Vision, + UWB, + Laserentfernungsmessung
Technische Spezifikationen
|
System Performance |
||||
|
|
KSIMU008C |
|||
|
Leistungsaufnahme |
≤20W |
|||
|
Abmessung |
110×110×100mm |
|||
|
Gewicht |
1,6 kg |
|||
|
Eingangsspannung |
18V~36V |
|||
|
Betriebstemperatur |
-40℃~+60℃ |
|||
|
mechanische Umgebung |
Schock |
Halbe Sinuswelle 20g, 11ms |
||
|
Vibration |
GJB150.16A-2009 |
|||
|
MTBF |
≥30000h |
|||
|
Externe Schnittstelle |
RS422; CAN; Netzwerkanschluss; Odometrie-Schnittstelle |
|||
|
Systemleistung |
||||
|
|
KSIMU008C |
|||
|
Position
|
Reine Trägheit |
≤2nm/10min,CEP |
||
|
Satellitenkombination |
≤5m,CEP |
|||
|
DVL-Kombination |
≤1%D,CEP |
|||
|
Kurs |
≤1,0°,1σ |
|||
|
Lage |
≤0,2°,1σ |
|||
|
Ausrichtungszeit |
5min |
|||
|
Geräteleistung |
||||
|
|
KSIMU008C |
|||
|
Kreisel |
Nullpunkt-Drift-Stabilität |
≤0,1°/h,1σ |
||
|
Nullpunkt-Drift-Wiederholbarkeit |
≤0,1°/h,1σ |
|||
|
Skalierungsfaktor |
≤100ppm,1σ |
|||
|
Zufälliges Wandern |
≤0,01 °/ √h |
|||
|
Beschleunigungsmesser
|
Nullpunkt-Drift-Wiederholbarkeit |
≤100ug,1σ |
||
|
Nullpunkt-Drift-Stabilität |
≤100ug,1σ |
|||
|
Skalierungsfaktor-Wiederholbarkeit |
≤100ug,1σ |
|||
|
Skalierungsfaktor-Stabilität |
≤100ug,1σ |
|||
