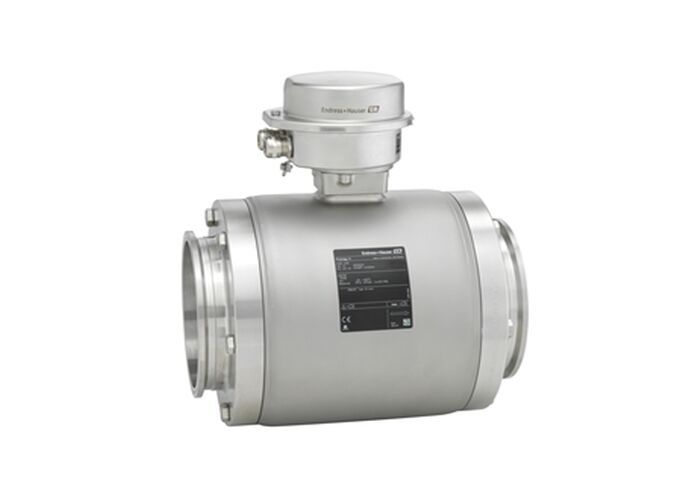

Proline Promag H 100 elektromagnetischer Durchflussmesser
Spezialist für hygienische Anwendungen mit einem ultra-kompakten Sender, Multivariable Messung von Durchfluss, Temperatur und Leitfähigkeit.Es ist für anspruchsvolle Anwendungen in der Lebensmittel- und Getränkeindustrie sowie in den Biowissenschaften bestimmt..
Anwendungsbereich
Promag H ist der bevorzugte Sensor für hygienische Anwendungen mit den höchsten Anforderungen in der Lebensmittel- und Getränkeindustrie sowie in der Biowissenschaften.Der ultra-kompakte Sender bietet volle Leistung bei kleinstmöglichem Einsatz und ermöglicht eine nahtlose Systemintegration, so dass Promag H 100 die bevorzugte Wahl für Schlittenbauer, Ausrüstungshersteller und Systemintegratoren ist.
Wesentliche Vorteile
- Multivariable Messungen für Durchfluss, Temperatur und Leitfähigkeit
- Flexibles Installationskonzept - zahlreiche hygienische Prozessverbindungen
- Energieeinsparende Durchflussmessung - kein Druckverlust durch Querschnittsverengung
- Platzsparender Sender - volle Funktionalität bei kleinstmöglichem Fußabdruck
- Zeitersparender lokaler Betrieb ohne zusätzliche Software und Hardware - integrierter Webserver
- Integrierte Prüfung - Herzschlagtechnik
- Wartungsfrei - keine beweglichen Teile
Technische Spezifikation
| Meßprinzip |
Elektromagnetische |
| Nenndiameterraum |
DN 2 bis 150 (1⁄12 bis 6) |
| Messbereich |
00,06 dm3/min bis 600 m3/h (0,015 bis 2650 Gal/min) |
| Maximaler Messfehler |
Volumendurchfluss (Standard): ±0,5 % o.r. ± 1 mm/s (0,04 Zoll/s)
Volumendurchfluss (optional): ±0,2 % o.r. ± 2 mm/s (0,08 in/s) |
| Durchschnittlicher Temperaturbereich |
-20 bis +150 °C (-4 bis +302 °F) |
| Umgebungstemperaturbereich |
-40 bis +60 °C (-40 bis +140 °F) |
| Max. Prozessdruck |
PN 40, Klasse 150, 20K |
| Schutzniveau |
Standard: IP66/67, Gehäuse Typ 4X
Optional: IP69 |
Gemessene Variable
Volumenstrom, Temperatur, Leitfähigkeit, Massenstrom, korrigierter Volumenstrom, korrigierte Leitfähigkeit
Getränkte Materialien
Liner:PFA
Elektroden:1.4435 (316L); Legierung C22, 2.4602 (UNS N06022); Tantal; Platin
Prozessverbindungen:Edelstahl, 1.4404 (F316L); PVDF; PVC-Klebstoffhülle
Siegel:O-Ring-Dichtung (EPDM, FKM, Kalrez), aseptisch geformte Dichtung (EPDM, FKM, Silikon)
Erdungsringe:Stahl aus Edelstahl, 1,4435 (316L); Legierung C22, 2,4602 (UNS N06022); Tantal
Geräte-Eigenschaften
Eigenschaften des Sensors
- Flexibles Installationskonzept - zahlreiche hygienische Prozessverbindungen
- Energieeinsparende Durchflussmessung - kein Druckverlust aufgrund des Verengens des Querschnitts
- Wartungsfrei - keine beweglichen Teile
- Integrierte Temperaturmessung
- Sensorgehäuse aus Edelstahl (3-A, EHEDG)
- Befeuchtete Materialien CIP, SIP reinigbar
Eigenschaften des Senders
- Platzsparender Sender - volle Funktionalität bei kleinstmöglichem Fußabdruck
- Zeitersparender lokaler Betrieb ohne zusätzliche Software und Hardware - integrierter Webserver
- Integrierte Prüfung - Herzschlagtechnik
- Robuste, ultra-kompakte Transmittergehäuse
- Hoher Schutzgrad: IP69
- Lokaler Display verfügbar
Genehmigungen und Zertifizierungen
Gefährliches Gebiet:Die Kommission hat die Kommission aufgefordert, die für die Anwendung der Verordnung (EG) Nr. 45/2001 erforderlichen Maßnahmen zu ergreifen.
Produktsicherheit:CE-Zeichen
Metrologische:Kalibrierung an akkreditierten Kalibriereinrichtungen (gemäß ISO/IEC 17025)
Marine:Genehmigung LR, Genehmigung DNV, Genehmigung ABS, Genehmigung BV
Druck:PED, CRN
Material:3.1 Material
Hygienisch:EHEDG, 3-A, Auskleidung und Dichtungen gemäß FDA, cGMP
