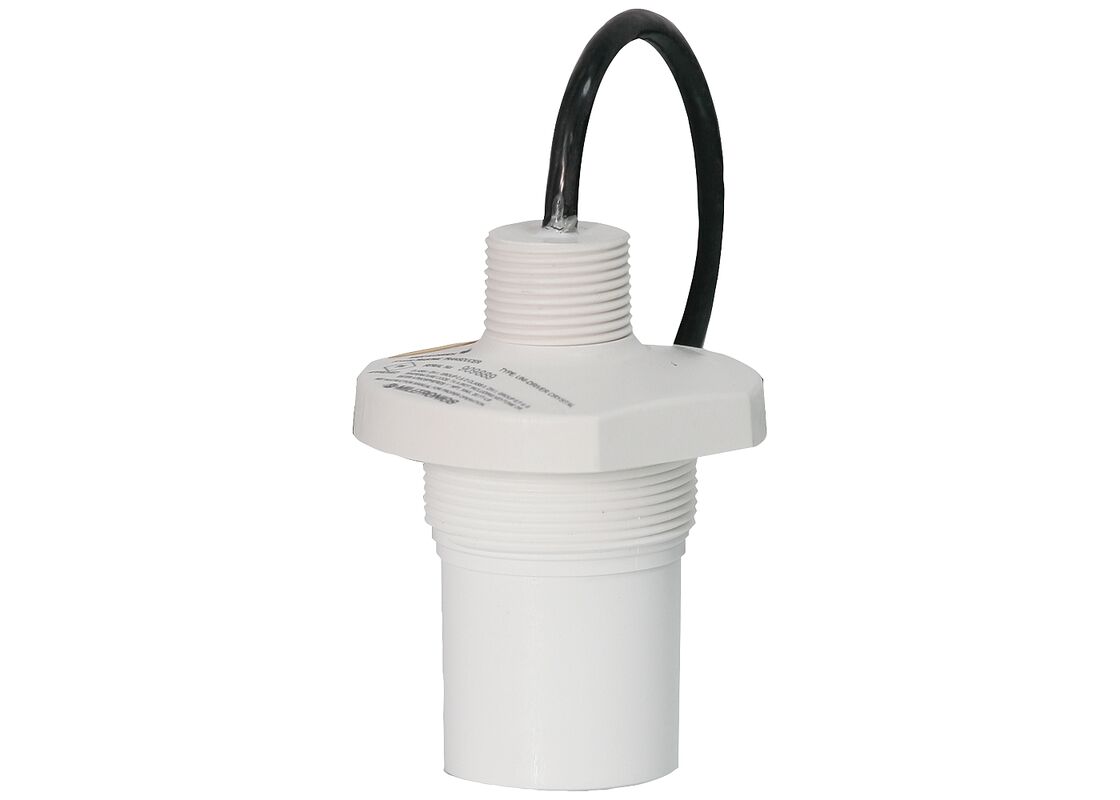

Ultraschall-Füllstandswandler ST-H
ST-H-Wandler verwenden Ultraschalltechnologie, um den Füllstand in Chemikalienlagern und Flüssigkeitstanks zu messen.
Teilenummern und Zubehör
| Teilenummer |
Beschreibung |
| 7ML1830-1AQ |
EASY AIMER II, ALUMINIUM, 3/4 ZOLL NPT MIT 3/4 - 1 ZOLL PVC-KUPPLUNG |
| 7ML1830-1AU |
EASY AIMER II, 304, FLANSCH MIT NPT-GEWINDE, W/CPLNG, 1 ZOLL |
| 7ML1830-1AX |
Easy Aimer II-Flansch, Aluminium mit M20-Adapter, 1" und 1-1/2" BSP-Aluminiumkupplung |
| 7ML1830-1BK |
UNIVERSAL-BOXHALTERUNG, FMS-200 |
| 7ML1830-1BT |
Universeller Montageadapter, 2 Zoll NPT |
| 7ML1830-1BU |
Universeller Montageadapter, 2 Zoll BSP |
| 7ML1830-1EF |
ADAPTER 1"NPT/M20 |
| 7ML1830-1GN |
Easy Aimer-Adaptersatz, 304, M20 auf 1"NPT, 1"NPT auf 1"BSP, 1"NPT auf 1,5"BSP |
| 7ML1930-1FX |
KIT, ISOLIERUNG, 1" NPT, XDUCERS |
Hauptvorteile
- Kann an einem schmalen Standrohr montiert werden
- Immun gegen korrosive und raue Umgebungen
- Integrierter Temperatursensor
Bewerbungsdetails
Die schmale Bauweise des ST-H ermöglicht die Montage des Wandlers an einem schmalen Standrohr. Bei korrekter Montage ist es vollständig vor dem Prozess geschützt und kann sogar in rauen, korrosiven Umgebungen eingesetzt werden.
Während des Betriebs sendet der Ultraschallwandler akustische Impulse in einem schmalen Strahl senkrecht zur Wandlerfläche aus. Der Füllstand-Transceiver misst die Laufzeit zwischen der Impulsaussendung und dem Empfang des Echos, um den Abstand vom Wandler zum Material zu berechnen. Schwankungen der Schallgeschwindigkeit aufgrund von Temperaturänderungen im zulässigen Bereich werden durch den integrierten Temperatursensor automatisch ausgeglichen.
Hauptanwendungen:
Chemikalienlagerung, Flüssigkeitstanks
Technische Spezifikationen
Funktionsweise
Ultraschallwandler
Messprinzip
Ultraschallwandler
Messbereich
0,3 ... 10 m (1 ... 33 Fuß)
Frequenz
44 kHz
Abstrahlwinkel
12°
Temperaturkompensation
Kompensiert durch integrierten Temperatursensor
Druck
Normaler atmosphärischer Druck
Umgebungstemperatur
-20 ... +60 °C (-5 ... +140 °F) (Modell mit ATEX- und UKEX-Zulassung)
-40 ... +73 °C (-40 ... +163 °F) (CSA/FM-zugelassenes Modell)
Lagertemperatur
-20 ... +60 °C (-5 ... +140 °F)
Gewicht
1,4 kg (3 Pfund)
Material (Gehäuse)
Boden und Deckel aus ETFE oder PVDF (Epoxidharz-Verbindung)
Prozessanbindung
2" NPT [(Kegel), ASME B1.20.1], R 2" [(BSPT), EN 10226] oder G 2" [(BSPP), EN ISO 228-1]
Schutzart
IP68
Kabelverbindung
2-adrig geschirmt/verdrillt, 0,519 mm² (20 AWG), PVC-Mantel
Kabel (max. Länge)
365 m (1.200 Fuß) mit RG 62 A/U-Koaxialkabel
Flanschadapter
3" Universal (passend für DN 65, PN 10 und 3" ASME)
Zertifikate und Zulassungen
CE, UKCA, RCM, KC, CSA Klasse I, II, III, Div. 1, Gruppen A, B, C, D, E, F, G T3 (nur ETFE); FM-Klasse I, II, Div. 1, Gruppen C, D, E, F, G T4A; ATEX II 2G Ex mb IIC T5 Gb; UKEX II 2G Ex mb IIC T5 Gb; INMETRO Ex mb IIC T5 Gb VLAREM II RoHS, China RoHS, WEEE, REACH, NSF/ANSI/CAN 61- 2022 FDA (medienberührter Sensor) Umweltproduktdeklaration (EPD) Kasachstan Metrologie
