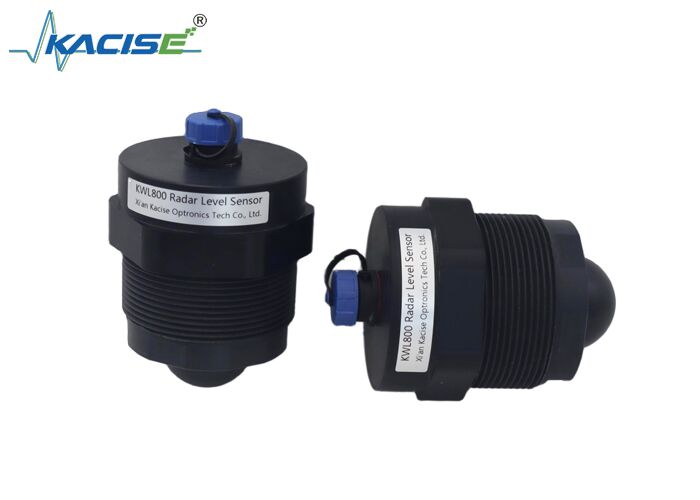

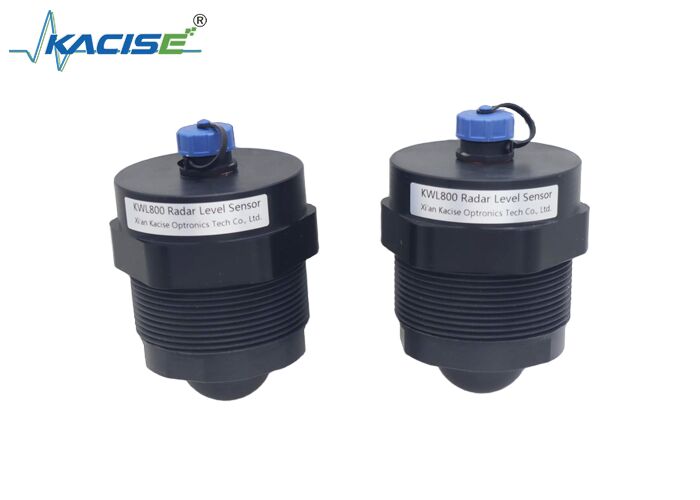

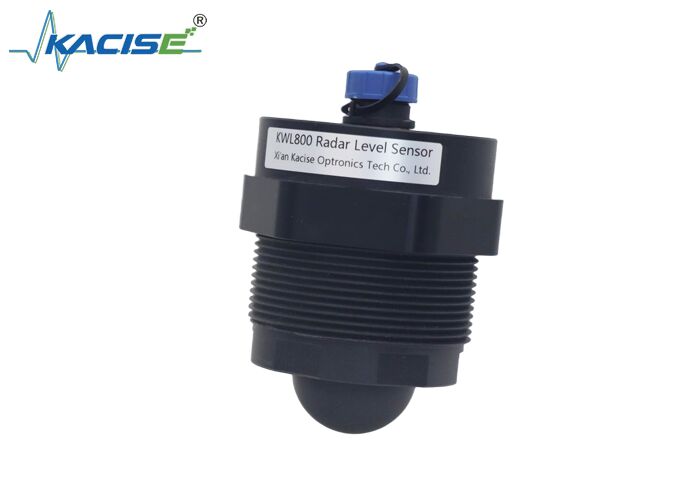

KWL800 Radar-Wasserstandssensor mit 80 GHz Frequenz 20 m Messbereich und PTFE-Gehäuse

Der Radarsensor KWL800 ist ein von unserem Unternehmen entwickelter Sensor zur Messung von Wasserständen und Flüssigkeitsständen. Er kann auch zur Messung von Feststoffabständen verwendet werden. Die maximale Schutzart des Geräts kann IP68 erreichen. Der Sensor bietet optional einen 4-20 mA Ausgang und einen Relaisausgang. Kommunikationsschnittstellen umfassen RS485 oder UART und er verwendet das Standard-Modbus-RTU-Protokoll. Das Produkt hat einen maximalen Messbereich von bis zu 20 m mit einer minimalen Blindzone von 6 cm.

• Selbstentwickelter HF-Chip
• Verwendet FMCW-Technologie (Frequency Modulated Continuous Wave)
• Millimeterwellensignal mit starker Durchdringung, geeignet für komplexe Umgebungen
• Kompakte Gerätegröße mit metrischem Montagegewinde, einfach zu installieren
• Messbereich bis zu 20 m
• Strahlwinkel kleiner als 3°
• PTFE-Gehäuse, korrosionsbeständig

1. Geräte-Auspackprüfung
   • Überprüfen Sie nach Erhalt des Produkts, ob die Verpackung intakt ist. Nehmen Sie das Gerät aus der Verpackung und vergewissern Sie sich, dass sich alle Zubehörteile vollständig im Lieferumfang befinden.
   • Lesen Sie sorgfältig die Produktanleitung.
   • Überprüfen Sie, ob das Gerät äußerlich beschädigt ist.

   Wenn Probleme festgestellt werden, kontaktieren Sie uns bitte umgehend, um Hilfe zu erhalten.

2. Inspektion der Installationsumgebung
   • Prüfen Sie, ob sich im Strahlwinkel direkt unter dem Gerät störende Objekte befinden.
   • Wie in der Abbildung gezeigt, sollten die vom Gerät ausgesendeten elektromagnetischen Wellen nach der Installation senkrecht zur gemessenen Oberfläche stehen.

3. Installationsmethode

   Wie in der folgenden Abbildung gezeigt, befestigen Sie das Produkt am Montagebügel.



• Die Position der Sensorinstallation sollte so stabil wie möglich sein, um Vibrationen zu vermeiden, und die Umgebung unter dem Sensor sollte so offen wie möglich sein.
• Der Mindestabstand zwischen dem Sensor und der gemessenen Flüssigkeitsoberfläche sollte größer als 30 cm sein.
• Der Abstand zwischen dem Sensor und dem Rand des Tanks, Beckens oder Flussufers sollte größer als 0,5 m sein.
• Wählen Sie einen Standort mit geringen Wasseroberflächenschwankungen für die Installation des Sensors, um eine reduzierte Messgenauigkeit oder anormale Messungen aufgrund von Wellen auf der Wasseroberfläche zu vermeiden.
