KSS521 Infrarot-SF6-Gassensormodul

















1.Überblick

SF6-Gas wird häufig als Isoliermedium und Lichtbogenlöschgas in Leistungsgeräten verwendet, insbesondere in Hochspannungs-Leistungsschaltern, Transformatoren, Transformatoren, Kondensatoren, Ableitern, Sicherungen usw. Wenn ein Leck auftritt, wird der Druck des Geräts reduziert und der Isolationsvermögen wird reduziert;Verschmutzen und zerstören Sie die atmosphärische Umwelt, erhöhen Sie den Treibhauseffekt;Ansammlung in niedrig gelegenen Räumen, die zu Unfällen wie Sauerstoffmangel im Gehirn des Personals und sogar zu schnellem Ersticken führt;Unter dem Einfluss von Teilentladung, hoher Temperatur und anderen Faktoren erzeugt SF6-Gas hochgiftige Zersetzungssubstanzen wie SF4, SF2, SOF2 usw.

KSS521 ist ein Gassensormodul, das das NDIR-Infrarotabsorptionsdetektionsprinzip verwendet, das die Konzentration gemäß der Absorption von SF6-Gas bei 10,5 um bestimmt.KSS521 verwendet eine MEMS-Lichtquelle, einen optischen Hohlraum mit spezieller Struktur und einen Zweikanaldetektor, um eine Referenzkompensation für den doppelten optischen Weg des Raums zu realisieren, sowie einen Mikroprozessor für die Signalerfassung, -verarbeitung und -ausgabe.KSS521 hat eine kleine Größe, einen geringen Stromverbrauch und verfügt über UART, 485 (Modbus RTU, Modbus ASCII, Modbus Custom optional) und eine digitale Single-Bus-Schnittstelle, die digitale Kalibriernull- und Empfindlichkeitsfunktionen sowie eine manuelle Kalibriernullfunktion bietet.

KSS521 kann in großem Umfang bei der SF6-Gaslecksuche und anderen Gelegenheiten zur SF6-Gaskonzentrationsanalyse in der Energiewirtschaft eingesetzt werden.

















2.technische Parameter





Parameter		Symbol	Minimum	Typische Werte	maximal	Einheit
Lagertemperatur		TStg	-20	-	80	°C
Betriebstemperatur		TEIN	-20		60	°C
Betriebsfeuchtigkeit		HEIN	0		90	%rF
Arbeitsdruck		PEIN	0,8		1.2	Geldautomat
Versorgungsspannung		vs	11	12	30	v
Maximaler Betriebsstrom		ichdurchschn	100	120	150	mA
Erfassungsbereich (anpassbar).		Ra		1500		ppm
Meßgenauigkeit		Genauigkeit		± 10 ppm oder ± 5 % Wahrheitswert		%vol
T90-Rohrleitungstyp	Saugen der Pumpe			5		zweite
	Diffusion			30		zweite
Wiederholbarkeit	Null			Weniger als ±50		ppm
	Bereich			Weniger als ±5 %.
Lebensspanne				10		Jahr









3. Strukturelle Maßzeichnung



Blockdiagramm der KSS521-Diffusion (pumpkompatibel).

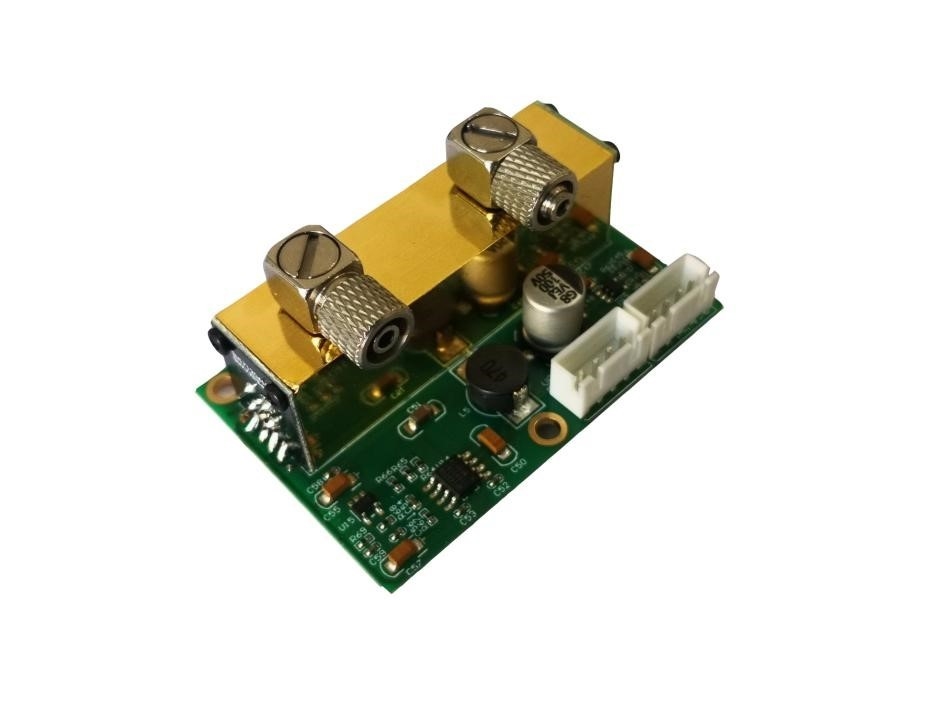

Saugtyp der Pumpe: Länge * Breite * Höhe: 61 mm * 40 mm * 32 mm

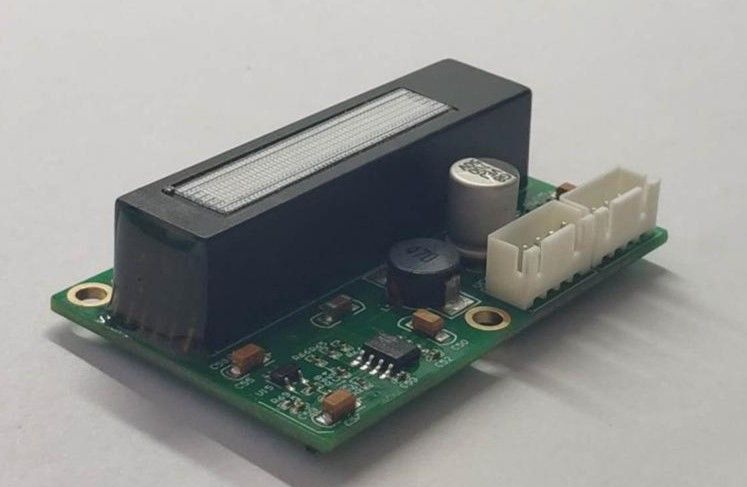

Diffusionstyp: Länge * Breite * Höhe: 61 mm * 40 mm * 18 mm





4.Installationsanleitung

Der Sensor wird mit einem Positionierlochabstand von 54 mm und einer Apertur von 3,2 mm montiert.

Der Verdrahtungsbuchsenabstand beträgt 2,54 mm.

5. Punkte, die bei der Wartung beachtet werden sollten

Der Sensor sollte regelmäßig kalibriert werden, empfohlen werden nicht mehr als 3 Monate.

Verwenden Sie den Sensor nicht längere Zeit in einer Umgebung mit hoher Staubdichte.

Bitte verwenden Sie den Sensor innerhalb der Reichweite desStromversorgung des Sensors.

6.Bestellhinweise

Um die erforderlichen spezifischen Spezifikationen erwerben zu können, geben Sie bitte die folgenden Informationen an

1) Sensorname 2) Sensorbereich 3) Sensormessgenauigkeit und Ausgabemodus usw

Zum Beispiel KSS521, SF6, 0-5000 ppm



7. Bestellinformationen



Informationsblatt bestellen
KSS521	KSS521 Infrarot-SF6-Gassensormodul
	xxxx	Der Sensor misst den Bereich der CO2-Konzentration in ppm mit einem Mindestwert von 2000 und einem Höchstwert von 50000 ppm.
	2000	Bereich 200 ppm (Standard).
	10000	Bereich 10000ppm
	50000	Bereich 50000ppm
		kodieren	Die Reaktionsgeschwindigkeit wird in zwei Typen unterteilt: schnell und langsam
		S	Langsam (Standard).
		Q	schnell
			kodieren	Baudratenauswahl, Unterstützung allgemein verwendeter Baudraten 2400 9600 19200 38400 bps, 8 Datenbits, 1 Bit Stoppbit, kein Prüfbit: Bestätigen Sie besondere Anforderungen vor der Bestellung.
			Brauch	Bestätigen Sie die Baudrate vor der Bestellung
			2400	2400 bps Baudrate
			9600	9600 bps Baudrate
			19200	19200 bps Baudrate
			38400	38400 bps Baudrate (Standard)
				kodieren	Protokoll der seriellen Schnittstelle
				Modbus-RTU	Standard-Modbus-RTU-Protokoll (Standard).
				Modbus-ASCII	Standard-Modbus-ASCII-Protokoll
				Modbus-Selbst	Privates Modbus-Protokoll
KSS521	-2000	-S	-38400	-Modbus-RTU







8. Kontaktdaten

URL:www.kacise.com

Tel: +86-29-17719566736

E-Mail: sales@kacise.com

Adresse: Tangyan South Road, Stadt Xi'an, Provinz Shaanxi, China





















































































































































Anhang

Kurzschrift	Vollständiger Name
VOL	1 % VOL bezieht sich auf 1 % des Volumens eines bestimmten Gases in Luft.
ppm	1 PPM bedeutet, dass das Volumen eines bestimmten Gases in der Luft ein Millionstel ausmacht.
O2	Sauerstoffmoleküle
LCD	LCD Bildschirm
RS485	Asynchroner serieller Port 485
Gleichstrom	Gleichstrom
AC	Kommunikation
PVC	Polyvinylchlorid
