| Herkunftsort: | Shanxi Xian |
| Markenname: | Kacise |
| Modellnummer: | KSS524 |
| Min Bestellmenge: | 1 |
|---|---|
| Verpackung Informationen: | Jede Einheit hat eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt oder auf |
| Lieferzeit: | 5 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke pro Woche |
| Lagertemperatur: | -20-80℃ | Betriebstemperatur: | -20-60℃ |
|---|---|---|---|
| Betriebsfeuchtigkeit: | 0-90 % relative Luftfeuchtigkeit | Arbeitsdruck: | 0,8-1,2 Atm |
| Versorgungsspannung: | 9V | Maximaler Betriebsstrom: | 120mA |
| Reichweite (anpassbar): | 1500 ppm | Meßgenauigkeit: | ± 5 ppm oder ± 2 % wahrer Wert ist der größere |
| T90 der Pumpenansaugung: | 5S | T90 der Verbreitung: | 30S |
| Wiederholbarkeit von NULL: | <±50 ppm | Wiederholbarkeit von 50 % F.S.: | <±5%. <±5%. Measurements Messungen |
| Lebensspanne: | 10 Jahre | ||
| Markieren: | 1,2 Atm SF6-Gasdetektorsensor,Ir Sensor Module 1500ppm |
||

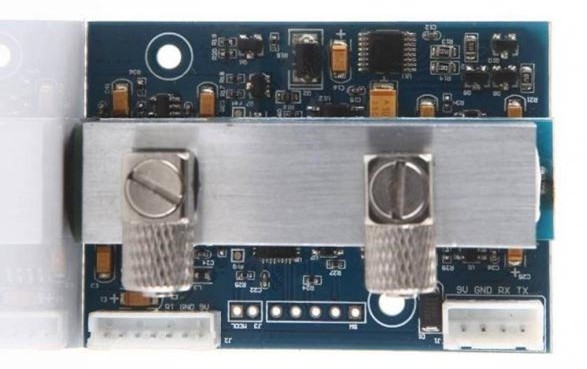

KSS524 Infrarot-SF6-Gassensormodul
Tabelle 1 Versionsgeschichte
| Ausführung | Datum | Bezeichnung |
| V1.0 | 2016-10-12 | V1.0 freigegeben |
| V2.2 | 2018-03-06 | Produktattributänderungen anpassen |
Inhaltsverzeichnis
6. Probleme, die bei der Wartung beachtet werden sollten................................. 11
SF6-Gas wird häufig als Isoliermedium und Lichtbogenlöschgas in Leistungsgeräten verwendet, insbesondere in Hochspannungs-Leistungsschaltern, Transformatoren, Transformatoren, Kondensatoren, Ableitern, Sicherungen usw. Wenn ein Leck auftritt, wird der Druck des Geräts reduziert und der Isolationsvermögen wird reduziert;Verschmutzen und zerstören Sie die atmosphärische Umwelt, erhöhen Sie den Treibhauseffekt;Ansammlung in niedrig gelegenen Räumen, die zu Unfällen wie Sauerstoffmangel im Gehirn des Personals und sogar zu schnellem Ersticken führt;Unter dem Einfluss von Teilentladung, hoher Temperatur und anderen Faktoren erzeugt SF 6 -Gas hochgiftige Zersetzungssubstanzen wie SF 4, SF 2, SOF2 usw.
KSS524 ist ein Gassensormodul, das das NDIR-Infrarotabsorptionsdetektionsprinzip verwendet, das die Konzentration gemäß der Absorption von SF6-Gas bei 10,5 um bestimmt.KSS524 verwendet eine MEMS-Lichtquelle, einen optischen Resonator mit spezieller Struktur und einen Zweikanal-Detektor, um eine räumliche Referenzkompensation mit zwei optischen Pfaden zu realisieren, sowie einen Mikroprozessor für die Signalerfassung, -verarbeitung und -ausgabe.KSS524 verfügt über eine digitale UART-Schnittstelle zum Ausführen des Modbus-ASCII-Protokolls, das mit Smartgas-Modulen kompatibel ist;Bietet digitale Kalibriernull- und Empfindlichkeitsfunktionen und implementiert die Kalibriernullfunktion manuell.
KSS524 kann in großem Umfang bei der SF6-Gaslecksuche und anderen Gelegenheiten zur SF6-Gaskonzentrationsanalyse in der Energiewirtschaft eingesetzt werden.
KSS524 Diffusion KSS524 Pumpe Saugtyp
| Parameter | Symbol | Minimum | Typische Werte | maximal | Einheit | |
| Lagertemperatur | TStg | -20 | - | 80 | °C | |
| Betriebstemperatur | TEIN | -20 | 60 | °C | ||
| Betriebsfeuchtigkeit | HEIN | 0 | 90 | %rF | ||
| Arbeitsdruck | PEIN | 0,8 | 1.2 | Geldautomat | ||
| Versorgungsspannung | vs | 9 | 11 | v | ||
| Maximaler Betriebsstrom | ichdurchschn | 100 | 120 | 150 | mA | |
| Reichweite (anpassbar) | 1500 | ppm | ||||
| Meßgenauigkeit | Genauigkeit | ± 5 ppm oder ± 2 % wahrer Wert ist der größere | %vol | |||
| T90 | Pumpenabsaugung | 5 | zweite | |||
| Diffusion | 30 | zweite | ||||
| Wiederholbarkeit | Null | <±50 | ppm | |||
| 50 % FS |
<±5%. Messungen |
|||||
| Lebensspanne | 10 | Jahr | ||||
Der Sensor wird mit einem Referenzstrukturdiagramm mit einem Positionierungslochabstand und einer Apertur von 3,2 mm installiert
Der Verdrahtungsbuchsenabstand beträgt 2,0 mm
Der Sensor sollte regelmäßig kalibriert werden, es wird empfohlen, dass dies nicht länger als 3 Monate dauert, und eine Kalibrierung ist nicht erforderlich, wenn die automatische Kalibrierung für den Langzeitbetrieb eingeschaltet ist
Verwenden Sie den Sensor nicht längere Zeit in einer Umgebung mit hoher Staubdichte
Bitte verwenden Sie den Sensor innerhalb der Reichweite der Stromversorgung des Sensors
1) Sensorname 2) SensorBereich 3) Messgenauigkeit des Sensors
Zum Beispiel KSS524, 0–1500 ppm
| Informationsblatt bestellen | |||||
| KSS524 | KSS524 Infrarot-SF6-Gassensormodul | ||||
| xxxx | Der Sensor misst den Bereich der CO2-Konzentration in ppm mit einem Mindestwert von 2000 und einem Höchstwert von 50000 ppm. | ||||
| 2000 | Bereich 200 ppm (Standard). | ||||
| 10000 | Bereich 10000ppm | ||||
| 50000 | Bereich 50000ppm | ||||
| kodieren | Die Reaktionsgeschwindigkeit wird in zwei Typen unterteilt: schnell und langsam | ||||
| S | Langsam (Standard). | ||||
| Q | schnell | ||||
| kodieren | Baudratenauswahl, Unterstützung allgemein verwendeter Baudraten 2400 9600 19200 38400 bps, 8 Datenbits, 1 Bit Stoppbit, kein Prüfbit: Bestätigen Sie besondere Anforderungen vor der Bestellung. | ||||
| Brauch | Bestätigen Sie die Baudrate vor der Bestellung | ||||
| 2400 | 2400 bps Baudrate | ||||
| 9600 | 9600 bps Baudrate | ||||
| 19200 | 19200 bps Baudrate | ||||
| 38400 | 38400 bps Baudrate (Standard) | ||||
| kodieren | Protokoll der seriellen Schnittstelle | ||||
| Modbus-RTU | Standard-Modbus-RTU-Protokoll (Standard). | ||||
| Modbus-ASCII | Standard-Modbus-ASCII-Protokoll | ||||
| Modbus-Selbst | Privates Modbus-Protokoll | ||||
| KSS524 | -2000 | -S | -38400 | -Modbus-RTU | |
URL:www.kacise.com
Tel: +86-29-17719566736
E-Mail: sales@kacise.com
Adresse: Tangyan South Road, Stadt Xi'an, Provinz Shaanxi, China
| Kurzschrift | Vollständiger Name |
| VOL | 1 % VOL bezieht sich auf 1 % des Volumens eines bestimmten Gases in Luft. |
| ppm | 1 PPM bedeutet, dass das Volumen eines bestimmten Gases in der Luft ein Millionstel ausmacht. |
| O2 | Sauerstoffmoleküle |
| LCD | LCD Bildschirm |
| RS485 | Asynchroner serieller Port 485 |
| Gleichstrom | Gleichstrom |
| AC | Kommunikation |
| PVC | Polyvinylchlorid |
