Herkunftsort: | China |
Markenname: | Kacise |
Zertifizierung: | CE |
Modellnummer: | KLD802 |
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | Karton |
Lieferzeit: | 3-8 Arbeitstage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 1000PCS pro Monat |
MEDIUM: | nicht ätzende Flüssigkeit, etwas ätzende Flüssigkeit | Messbereich: | 0.1m~10/20/30/60/100m |
---|---|---|---|
Prozessverbindung: | Flansch ≥ DN80 | Prozesstemperatur: | -40~110℃ |
Prozessdruck: | -0.1~1.6MPa | Antennengröße: | 32mm Linsenantenne |
Antennenmaterial: | PTFE | Genauigkeit: | ±2mm für unter 35m (5mm für Strecke 35m-100m) |
Schutz-Klasse: | IP67 | Mittelfrequenz: | 80GHz |
Einkopplungswinkel: | 3° | Stromversorgung: | DC24V/AC220V |
Gehäuse: | Aluminium-/Plastik-/Edelstahl | Signalausgabe: | 4… 20mA/HART protocol/RS485 |
Markieren: | Nicht ätzendes flüssiges Radar-Niveauschalter,Behälter-Messgerät des Radar-IP67,PTFE-Linsen-Antennen-Radar-waagerecht ausgerichteter Übermittler |

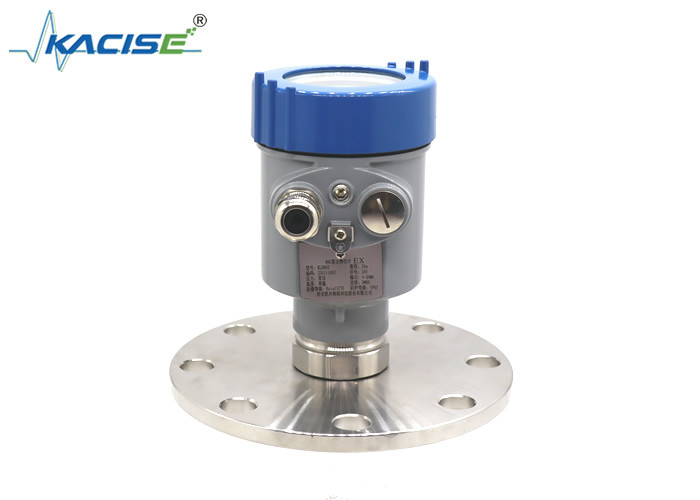

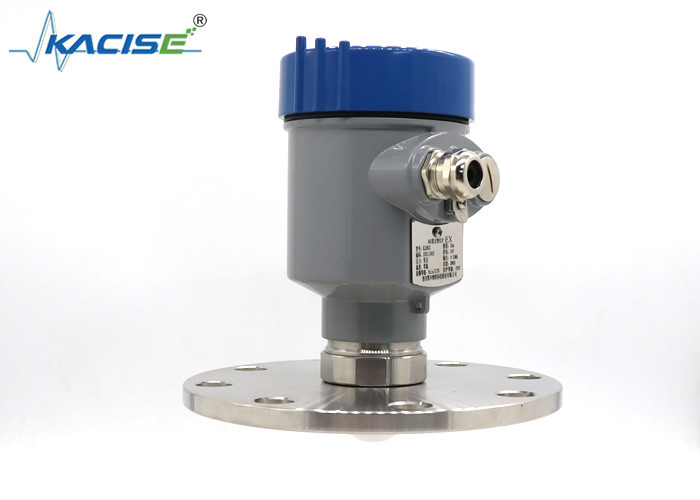

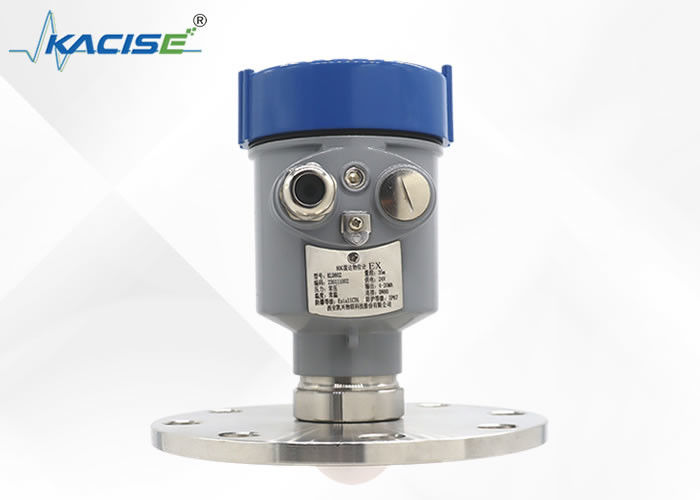

Niveauschalter des wartungsfreien Radar-KLD802 mit berührungsfreier PTFE-Linsen-Antenne für ununterbrochenes waagerecht ausgerichtetes Maß
Einleitung
Der Niveauschalter des Radars 80G nimmt frequenzmodulierte Technologie der ununterbrochenen Welle (FMCW) an und überträgt ein ununterbrochenes frequenzmoduliertes Hochfrequenzradarsignal durch seine Antenne. Das übertragene Signal wird durch das Medium reflektiert und empfangen durch die Antenne als Echos mit verschiedenen Frequenzen. Die Frequenzänderung ist zum Abstand proportional und wandelte in materielle waagerecht ausgerichtete Höhe um.
KLD800 Ultrahochfrequenz-Radarinstrument der Reihe 80G wendet eine Methode der berührungslosen Messung an, um den Flüssigkeitsspiegel und die festen Medien zu messen. Sie messen eine große Vielfalt von flüssigen Medien, sogar am Hochdruck und an den extremen Temperaturen. Wie lösliches Maß, ätzendes mittleres Maß, hygienisches Maß, etc. gleichzeitig, kann sie die hellen und schweren Körper auch stabil und zuverlässig messen. Sogar beeinflussen starker Staub und Geräusche, Adhäsion und Kondensation nicht die Maßergebnisse.
Eigenschaft
1. Berührungslose Messung.
Das Maß wird nicht durch Änderungen in den mittleren Eigenschaften oder in den Prozessbedingungen, wie Temperatur, Druck oder Staubintensität beeinflußt. Einstellungen zu justieren ist einfach und beseitigt den Bedarf am Füllen und am Leeren von Behältern, am Sparen von Zeit während des Instrumentstarts, und an der Herstellung des Instrumentes praktisch wartungsfrei.
2. Großer Messbereich und kleines Totgebiet
Der Messbereich ist 0.1~120m, der im Allgemeinen die Maßbedingungen von Arbeitsbedingungen vor Ort erfüllt.
3. Die Antennengröße ist klein, ist der Öffnungswinkel klein, und die Fokussierungsfähigkeit ist stark
Es ist für Radarvor-ort-installation bequem. Es hat stärkere Entstörungsfähigkeit für die Umwelt innerhalb des Behälters. Zum Beispiel rühren sich, Feinsicherungen, Leitbleche, etc. im Behälter, oder der Maßeffekt im geraden Rohr ist noch gut.
4. Hohe Präzision
Die Genauigkeit kann ±2mm erreichen, das die Genauigkeitsbedingungen des nicht-Messens von FeldArbeitsbedingungen völlig erfüllen kann.
5. Die Signalwellenlänge ist kurz
Es ist für das Maß des Niveaus des Pulvers, Partikel und so weiter besser.
Medium | nicht ätzende Flüssigkeit, etwas ätzende Flüssigkeit |
Messbereich | 0.1m~10/20/30/60/100m |
Prozessverbindung | Flansch ≥ DN80 |
Prozesstemperatur | -40~110℃ |
Prozessdruck | -0.1~1.6MPa |
Antennengröße | 32mm Linsenantenne |
Antennenmaterial | PTFE |
Genauigkeit | ±2mm (Strecke unter 35m) ±5mm (Strecke zwischen 35m und 100m) |
Schutzklasse | IP67 |
Mittelfrequenz | 80GHz |
Einkopplungswinkel | 3° |
Stromversorgung | Zweidraht-/DC24V |
4es-adrig /DC12 ~24V | |
4es-adrig /AC220V | |
Gehäuse | Aluminium-/Plastik-/Edelstahl |
Signalausgabe | Zweidraht: Protokoll 4… 20mA/HART |
4-adrig: 4… 20mA/RS485 Modbus |
Produkt-Maß
Einheit in Millimeter:
Installations-Methode
Flanschinstallation
Wenn Flanschinstallation, der Mindestabstand zwischen dem Instrument und dem Behälter verwendet werden
Wand sollte 200mm sein.
①Bezugsebene
②Schiffmitte oder Achse von Symmetrie
Hochziehen der Installation
Niveauschalter des Radars können Flüssigkeiten, Schlämme und Körper messen. Die Niveauschalter des Radars hat Druck- und Temperaturwiderstand und wird nicht durch das Maßmedium während des Maßes beeinflußt werden und hohe Maßgenauigkeit hat. Im Hinblick auf Installation wenn es richtig verwendet sein und installiert sein kann, hat sie einen guten Maßeffekt und stellt genaue Daten sicher.
Für die Installation des Niveauschalters des Radars, sollten wir zwei Punkte beachten:
Eins ist, dem vertikalen Vorfall materielles Niveau sicherzustellen, nachdem es das Zielmaterialniveau angestrebt hat, und das andere ist, falsche Echos zu vermeiden. So bei der Installierung, schlagen wir vor:
1. Das waagerecht ausgerichtete Messgerät des Radars sollte installiert sein 20CM mindestens weg von der Behälterwand, vorzugsweise ungefähr 1/6 des Behälterdurchmessers. Installieren Sie nicht das waagerecht ausgerichtete Messgerät des Radars über dem WasserEinlassrohr und in der Mitte des Behälters, andernfalls gibt es viele falschen Echos, die normale Signalaufnahme behindern.
2. Wenn das Radarniveaumessgerät einen passenden Abstand von der Behälterwand nicht verhältnismäßig beibehalten kann wegen des kleinen Durchmessers des Behälters oder anderer Gründe, erscheinen falsche Echos auf der Behälterwand und dem Radarniveaumessgerät, wenn der Abstand klein ist, also der Entstörung, die es notwendig ist, falsche Echos zu speichern, um Fehler in der Zukunft zu vermeiden.
3. Wenn der Installationsbehälter konkav oder konisch ist, müssen Sie die Installation beachten. Wenn unter Verwendung er, der Radarstrahl des waagerecht ausgerichteten Messgeräts des Radars den niedrigsten Punkt der Unterseite des Behälters erreicht. Wenn der Füllstand niedriger als dieser Punkt ist, kann er nicht gemessen werden. Der Zweck der Justage des niedrigsten Punktes ist, die Genauigkeit der Maßdaten sicherzustellen.
