1. Einleitung



1.1 Produktübersicht

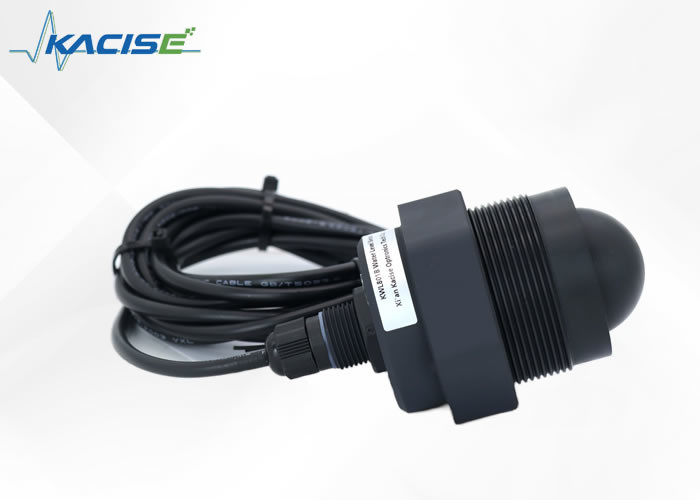

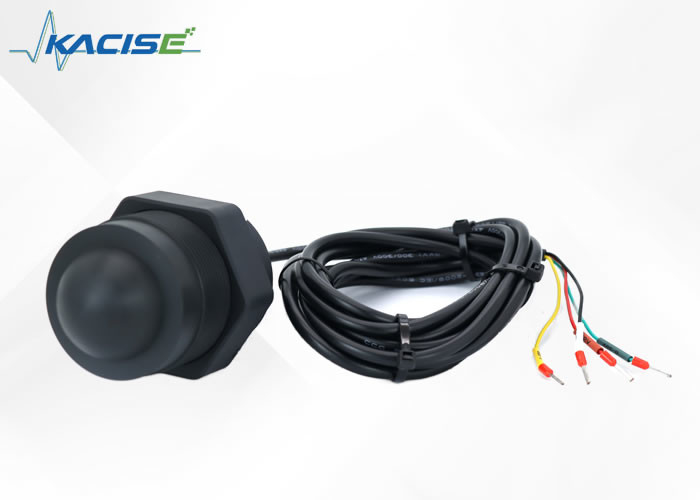

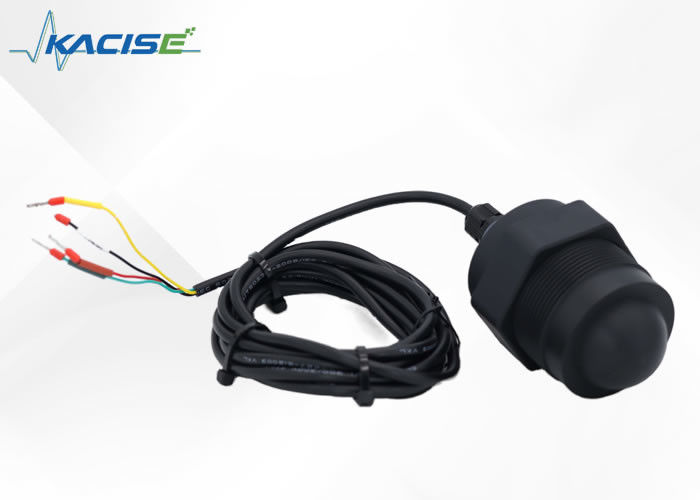

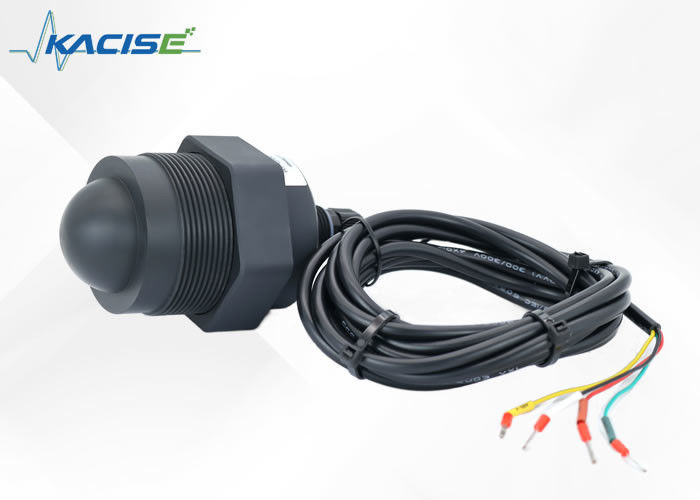

Der Radar-Füllstandsensor KWL801B-RS485 entspricht den Standardspezifikationen der nationalen Norm DB50/T 826-2017 für Füllstandmessgeräte.Seine Kernkomponente ist mit einer vollständig versiegelten IP68-Abdichtung ausgestattet.

Der maximale Messbereich des Produkts beträgt bis zu 40 Meter, mit einem minimalen toten Winkel von weniger als 6 cm.

Aufgrund seiner höheren Frequenz und größeren Bandbreite erreicht es eine überlegene Genauigkeit.Darüber hinaus liegt dem Produkt eine feste Halterung zur Montage bei.



1.2 Erkennungsprinzip



Der Radar-Füllstandsensor basiert auf dem Prinzip der Zeitbereichsreflexion (TDR).Der elektromagnetische Impuls breitet sich mit Lichtgeschwindigkeit entlang des Kabels oder der Sonde aus.Wenn es auf die Oberfläche des Messmediums trifft, wird ein Teil des Impulses des Radar-Füllstandmessgeräts reflektiert, um auf demselben Weg ein Echo zum Impulssender zu bilden, und der Abstand zwischen dem Sender und der Oberfläche des Messmediums beträgt In direkt proportional zur Ausbreitungszeit des Impulses, daraus wird die Höhe des Füllstandes berechnet.







2.Besonderheit

• Basierend auf dem selbst entwickelten CMOS-Millimeterwellen-HF-Chip
• Kompaktere HF-Architektur
• Höheres Signal-Rausch-Verhältnis
• Kleinere Totzone
• 5 GHz Arbeitsbandbreite
• Höhere Messauflösung und Messgenauigkeit
• Geringerer Einfluss durch Störungen in der Installationsumgebung
• Bequemere Installation und
• Modernes Design der integrierten Flachantenne



3.Technische Daten

Modell	KWL801B-RS485
Häufigkeit der Messung	80 GHz
Kommunikation	RS485
Häufigkeit der Akquise	≥200ms/konfigurierbar
Betriebsstrom	12V/14mA
Genauigkeit der Entfernungsmessung	±2mm
Kommunikationsprotokoll	Modbus/Textprotokoll
Breite des Antennenstrahls	±2,75°
Versorgungsspannung	9~24V
Messbereich	0,2 ~ 40 m 0,18 ~ 30 m 0,1 ~ 15/20 m 0,06 ~ 3/5/10 m
HF-Pulsstrom	100mA/20ms
Arbeitsfeuchtigkeit	0~95 %
Art des Threads	G-Gewinde/kundenspezifisch
Arbeitstemperatur	-40~75℃
Grad der Wasserbeständigkeit	IP68
Nettogewicht	0,6 kg





4. Verkabelungsanweisungen



rote Linie	VCC (9~24V-Stromversorgung)
Schwarze Linie	GND
Gelbe Linie	485-A
Grüne Linie	485-B





5.Dimension





6.Installationsanweisungen



6.1 IInspektion vor der Installation



(1) Nehmen Sie den Sensor aus der Verpackung, überprüfen Sie sorgfältig die Packliste gemäß der Bedienungsanleitung und prüfen Sie, ob das Gerätezubehör vollständig ist.

(2) Lesen Sie die Bedienungsanleitung und das Produktzertifikat des Produkts sorgfältig durch.

(3) Überprüfen Sie, ob das Erscheinungsbild des Instruments beschädigt ist, insbesondere ob die Haupteinheit intakt ist, und achten Sie darauf, die Haupteinheit richtig zu platzieren, damit sie nicht umgeworfen wird.



6.2RadarInstallation des Füllstandsensors



6.2.1Vor der Installation prüfen



Bitte prüfen Sie vor der Installation des Sensors Folgendes:

Ob sich am Installationsort Bäume oder andere Ablagerungen über dem Medium befinden.

Ob die Montagehalterung horizontal installiert ist.

Wenn die Montagehalterung nicht horizontal installiert werden kann, müssen Sie die Halterung entsprechend der Neigung auf der Oberfläche des Sensors anpassen, um sicherzustellen, dass sich der Sensor in einer horizontalen Position befindet.



6.2.2 Installation



(1) Stellen Sie sicher, dass der Sensor senkrecht zur Mediumoberfläche steht.

(2) Vermeiden Sie, dass der Sendestrahl Störobjekte bestrahlt und falsche Echos erzeugt.

Typische Arbeitsbedingungen finden Sie im Folgenden:





Einbau des Oberfadens Einbau des Unterfadens









Stellen Sie sicher, dass das Radar-Füllstandmessgerät senkrecht zur Mediumoberfläche installiert wird.

Die Neigung schwächt die Amplitude des empfangenen Signals und beeinträchtigt die normale Entfernungsmessung.



Aufmerksamkeit:

Versuchen Sie, den Sensor an Ort und Stelle zu halten, um Jitter bei der Installation zu vermeiden, und halten Sie die Umgebung so offen wie möglich.

1. Der Abstand zwischen Sensor und Mediumoberfläche beträgt mehr als 30 cm, um sicherzustellen, dass die Vorderseite des Sensors (Antenne) senkrecht zum Messmedium steht.

2. Der Abstand zwischen dem Sensor und dem Rand des Tanks, dem Rand des Beckens, dem Rand des Flussdamms und dem Rand des Beckens ist größer als 0,5 Meter;

3. Wählen Sie die Position der Wasseroberfläche mit kleinen Schwankungen, um das Modul zu installieren (versuchen Sie, es nicht in der Wassereinspritzöffnung, am Auslass oder an anderen Wasseroberflächen mit großen Schwankungen zu installieren. Je größer die Wasseroberflächenschwankung, desto schlechter die Messgenauigkeit).





​7.MODBUS-RTU-Kommunikationsprotokoll



7.1 MODBUS-Protokoll



1. Parameter der Hardwareschnittstelle des Kommunikationsprotokolls

Der Sensor nutzt die Kommunikation über die serielle Schnittstelle und die Standardparameter lauten wie folgt:

Kommunikationsparameter	Ebene der seriellen Schnittstelle	Baudrate	Paritätsprüfung	Datenlänge	Stoppbit
Serielle Schnittstelle	TTL	9600	Keiner	8	1

Timeout zwischen Frames 50 ms.



2. Kommunikationsprotokollformat



Der Wasserstandsmesser kommuniziert extern über das Modbus-RTU-Kommunikationsprotokoll.Jeder vollständige Datenrahmen umfasst: Adressfeld, Funktionscode, Daten und Prüfsumme.Die Prüfsumme sind die CRC16-Prüfdaten des Datenrahmens, wobei das Low-Byte dem High-Byte vorausgeht.Die standardmäßige Werksadresse für den Sensor ist 0x7F.

Das Anforderungsbefehlsformat und das Radarantwortdatenformat werden wie folgt beschrieben:

(1) Abfrageparameterformat: Funktionscode 0x03



Anfrage:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
1 Byte	1 Byte	2 Bytes	2 Bytes	2 Bytes



Antwort:

Geräteadresse	Funktionscode	Datenlänge	Wert registrieren	CRC
1 Byte	1 Byte	1 Byte	2N Bytes	2 Bytes

N: Anzahl der Register



(2) Abfrageparameterformat: Funktionscode 0x04



Anfrage:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
1 Byte	1 Byte	2 Bytes	2 Bytes	2 Bytes



Antwort:

Geräteadresse	Funktionscode	Datenlänge	Wert registrieren	CRC
1 Byte	1 Byte	1 Byte	2N Bytes	2 Bytes

N: Anzahl der Register



(3) Parameterformat einstellen: Funktionscode 0x10



Anfrage:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	Datenlänge	Wert registrieren	CRC
1 Byte	1 Byte	2 Bytes	2 Bytes	1 Byte	2N Bytes	2 Bytes

Antwort:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
1 Byte	1 Byte	2 Bytes	2N Bytes	2 Bytes

N: Anzahl der Register



3. Registrieren Sie die Adressübersichtstabelle



Parameterstandard
Parameter	Adresse registrieren	SPS oder Gruppe Statusadresse	Support-Funktionscode	Art der Daten	Veranschaulichen
Slave-Adresse	0x2001	48194	0x03,0x10	int16	int16 Für 2 Bytes Integer ; int32 Für 4 Byte Integer, High 16 Vorne
Baudrate	0x2002	48195	0x03,0x10	int32
Versionsinformation	0x2004	48197	0x03	int32
Kalibrierung einrichten	0x2052	48275	0x03,0x10	int16
Automatischer Push Zyklus	0x2053	48276	0x03,0x10	int16
Blinder Fleck	0x2044	48261	0x03	Float (kleine 16)	Float(little 16) ist ein 4-Byte-Float, der niedrige 16. Platz zuerst
Messbereich	0x2046	48263	0x03	Float (kleine 16)
Strom einstellen Tiefe	0X2048	48265	0x03,0x10	Float (kleine 16)
Installation einrichten Hoch	0x204A	48267	0x03,0x10	Float (kleine 16)
Ebene	0x0A0B	32572	0x04	Float (kleine 16)
Leere Höhe	0xaof	32576	0x04	Float (kleine 16)



Hinweis: Die Registeradresse und der Datentyp einiger Parameter können durch die Software des Host-Computers geändert werden.Nach der Änderung der Registeradresse oder des Datentyps ändern sich auch die entsprechenden Modbus-Betriebsanweisungen entsprechend, wie zum Beispiel: Die Standardanweisung zum Lesen der Leerhöhe ist 0x 7F 04 0A 0F 00 02 48 0E.Wenn das Register der Leerhöhe auf 00 01 geändert wird, wird die Anweisung zum Lesen der Leerhöhe auf 0x 7F 04 00 01 00 02 2A 15 geändert.



4. Beschreibung des Kommunikationsprotokollbefehls

Notiz:

A.Die Standardgeräteadresse ist 0x7F;

B.Die Float-Typ-Daten in den Daten verwenden den binären Gleitkomma-Arithmetikstandard IEEE754, die ersten 16 Bits (CDAB);

C.Im folgenden Beispiel ist die jedem Parameter entsprechende Registeradresse die Standardadresse.Wenn die Adresse des Registers vom Host-Computer geändert wird, sollte die Registeradresse in der Modbus-Betriebsanweisung entsprechend geändert werden;

D.Im folgenden Beispiel wird die Datendefinition (Datentyp/Einheit) jedes Parameters gemäß der Standardkonfiguration analysiert.Wenn die Datendefinition (Datentyp/-einheit) über den Host-Computer geändert wird, sollten das Lesen und Parsen der Daten entsprechend geändert werden.





7.2 Datenabfrageanweisung: Funktionscode 0x04

7.2.1 Messergebnisse abfragen – Füllstand (also Einbauhöhe – Lufthöhe)

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x04	0x0A 0B	0x00 02	0x09 CF



Antwortdaten:

Geräteadresse	Funktionscode	Länge der Daten	Daten	CRC
0x7F	0x04	0x04	0x00 00 41 30	0x09 CF

Datendefinition: Der Standarddatentyp sind Float-Daten (little16), die Standardeinheit ist Meter (m), die Datenlänge beträgt 4 Byte und die niedrigsten 16 Bits befinden sich im ersten.

Fehlercode:

① Wenn die Installationshöhe nicht eingestellt ist, kann der Füllstand nicht berechnet werden und der Ausgang 0xFC FC FC FC ;

② Wenn die Messergebnisse den Bereich überschreiten, wird 0xFF FF FF FF ausgegeben.

③ Wenn sich der Sensor im Blindbereich befindet, geben Sie 0xFE FE FE FE aus;

④ Wenn die Echoenergie des Sensors nicht ausreicht, wird der Ausgang 0xFD FD FD FD;

Beispiel 1:

Anfrage: 7F 04 0A 0B 00 02 09 CF

Antwort: 7F 04 04 00 00 41 30 55 C7

Der Datenteil 0x 00 00 41 30 wird in Gleitkommadaten umgewandelt, also 11,00 m.

Beispiel 2:

Anfrage: 7F 04 0A 0B 00 02 09 CF

Betreff: 7F 04 04 FC FC FC FC D4 A2

Im Datenteil ist 0x FC FC FC FC ein Fehlercode, der darauf hinweist, dass die Montagehöhe nicht eingestellt ist (der Pegel kann nicht berechnet werden).



7.2.2Messergebnisse abfragen - Lufthöhe

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x04	0x0A 0F	0x00 02	0x48 0E



Antwortdaten:

Geräteadresse	Funktionscode	Länge der Daten	Daten	CRC
0x7F	0x04	0x04	0x31 13 40 10	0xAA B6

Datendefinition: Der Standarddatentyp sind Float-Daten (little16), die Standardeinheit ist Meter (m), die Datenlänge beträgt 4 Byte und die niedrigsten 16 Bits befinden sich im ersten.

Fehlercode:

① Wenn die Messergebnisse den Bereich überschreiten, wird 0xFF FF FF FF ausgegeben.

② Wenn sich der Sensor im Blindbereich befindet, wird 0xFE FE FE FE ausgegeben;

③ Wenn die Echoenergie des Sensors nicht ausreicht, wird der Ausgang 0xFD FD FD FD FD;

Beispiel 1:

Anfrage: 7F 04 0A 0F 00 02 48 0E

Antwort: 7F 04 04 31 13 40 10 AA B6

Der Datenteil 0x 31 13 40 10 wird in Gleitkommadaten konvertiert, also 2,253 m.

Beispiel 2:

Anfrage: 7F 04 0A 0F 00 02 48 0E

Antwort: 7F 04 04 FE FE FE F4 7B

Der Datenteil 0x FE FE FE FE ist der Fehlercode, der anzeigt, dass sich der Sensor im toten Bereich befindet und keine gültigen Daten gelesen werden können.



7.3 Anweisung zur Abfrage von Konfigurationsinformationen: Funktionscode 0x03

7.3.1 Broadcast-Abfrage-Slave-Adresse

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0xFF(Broadcast)	0x03	0x20 01	0x00 01	0xCB D4



Antwortdaten:

Geräteadresse	Funktionscode	Länge der Daten	Daten	CRC
0x7F	0x03	0x02	0x00 7F	0xD1 AE

Datendefinition: Der Datentyp ist int16-Daten und die Datenlänge beträgt 2 Bytes.

Beispiele:

Anfrage: FF 03 20 01 00 01 CB D4

Antwort: 7F 03 02 00 7F D1 AE

Der Datenteil 0x 00 7F wird in ganzzahlige Daten umgewandelt, die 127 oder 0x7F sind.



7.3.2Fragen Sie die Baudrate der Kommunikationsschnittstelle ab

Hinweis: Baudrate unterstützt nur: 4800,9600,19200,38400,115200

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Rregister	CRC
0x7F	0x03	0x20 02	0x00 02	0x64 15



Antwortdaten:

Geräteadresse	Funktionscode	Länge der Daten	Daten	CRC
0x7F	0x03	0x04	0x00 00 25 80	0x7F 04

Datendefinition: Der Datentyp ist int32 (big) data und die Datenlänge beträgt 4 Byte.

Beispiele:

Anfrage: 7F 03 20 02 00 02 64 15

Antwort: 7F 03 04 00 00 25 80 7F 04

Der Datenteil 0x 00 00 25 80 wird in ganzzahlige Daten umgewandelt, also 9600.

7.3.3Versionsinformationen abfragen

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x03	0x20 04	0x00 02	0x84 14



Antwortdaten:

Geräteadresse	Funktionscode	Länge der Daten	Daten	CRC
0x7F	0x03	0x04	0x20 23 09 08	0x99 A8

Datendefinition: Der Datentyp ist int32-Daten und die Datenlänge beträgt 4 Byte.Versionsnummern wurden im BCD-Format codiert.

Beispiele:

Anfrage: 7F 03 20 04 00 02 84 14

Antwort: 7F 03 04 20 23 09 08 99 A8

Der Datenteil ist 0x 20230908 und die Daten sind im BCD-Format codiert, die Versionsnummer lautet also 20230908.



7.3.4Kalibrierungsparameter abfragen

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x03	0x20 52	0x00 01	0x24 05



Antwortdaten:

Geräteadresse	Funktionscode	Länge der Daten	Daten	CRC
0x7F	0x03	0x02	0x00 10	0x91 82

Datendefinition: Der Datentyp ist int16 data, die Einheit ist Millimeter (mm) und die Datenlänge beträgt 2 Bytes.

Beispiele:

Anfrage: 7F 03 20 52 00 01 24 05

Antwort: 7F 03 02 00 10 91 82

Der Datenteil 0x 00 10 wird in ganzzahlige Daten konvertiert, also 16 mm.



7.3.5Automatischen Push-Zyklus abfragen

Hinweis: Wenn die automatische Push-Periode >=300 ms beträgt, überträgt der Sensor automatisch Daten.Wenn die Installationshöhe nicht eingestellt ist (das Niveau kann nicht berechnet werden), drücken Sie die Lufthöhendaten;Wenn die Montagehöhe eingestellt ist, drücken Sie die Niveaudaten.

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x03	0x20 53	0x00 01	0x75 C5



Antwortdaten:

Geräteadresse	Funktionscode	Länge der Daten	Daten	CRC
0x7F	0x03	0x02	0x03 E8	0x90 F0

Datendefinition: Der Datentyp ist int16 data, die Einheit ist Millisekunden (ms) und die Datenlänge beträgt 2 Bytes.

Beispiele:

Anfrage: 7F 03 20 53 00 01 75 C5

Antwort: 7F 03 02 03 E8 90 F0

Dabei wird der Datenteil 0x 03 E8 in ganzzahlige Daten konvertiert, also 1000 ms.



7.3.6Blinden Bereich abfragen

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x03	0x20 44	0x00 02	0x85 C0



Antwortdaten:

Geräteadresse	Funktionscode	Länge der Daten	Daten	CRC
0x7F	0x03	0x04	0x6D B7 3E AB	0x99 61

Datendefinition: Der Standarddatentyp ist float (little16), die Standardeinheit ist Meter (m) und die Datenlänge beträgt 4 Byte.

Beispiele:

Anfrage: 7F 03 20 44 00 02 85 C0

Antwort: 7F 03 04 6D B7 3E AB

Der Datenteil 0x 6D B7 3E AB wurde in Gleitkommadaten umgewandelt, also 0,334 m.



7.3.7Abfragebereich

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x03	0x20 46	0x00 02	0x24 00



Antwortdaten:

Geräteadresse	Funktionscode	Länge der Daten	Daten	CRC
0x7F	0x03	0x04	0x00 00 42 20	0x55 4C

Datendefinition: Der Standarddatentyp ist float (little16), die Standardeinheit ist Meter (m) und die Datenlänge beträgt 4 Byte.

Beispiele:

Anfrage: 7F 03 20 46 00 02 24 00

Antwort: 7F 03 04 00 00 42 20 55 4C

Der Datenteil 0x 00 00 42 20 wird in Gleitkommadaten konvertiert, also 40,0 m.



7.3.8Überprüfen Sie die Tiefe beim Einbau

Hinweis: Zur Berechnung der Einbauhöhe wird die Wassertiefe zum Zeitpunkt der Installation herangezogen.Installationshöhe = Wassertiefe bei der Installation + Echtzeithöhe bei der Installation.Bei der Einstellung der Wassertiefe zum Zeitpunkt der Installation wird die Installationshöhe automatisch berechnet und in der Konfiguration gespeichert.

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x03	0x20 48	0x00 02	0x45 C3



Antwortdaten:

Geräteadresse	Funktionscode	Länge der Daten	Daten	CRC
0x7F	0x03	0x04	0x47 AE 40 B1	0xE0 D5

Datendefinition: Der Standarddatentyp ist float (little16), die Standardeinheit ist Meter (m) und die Datenlänge beträgt 4 Byte.

Beispiele:

Anfrage: 7F 03 20 48 00 02 45 C3

Antwort: 7F 03 04 47 AE 40 B1 E0 D5

Der Datenteil 0x 47 AE 40 B1 wurde in Gleitkommadaten umgewandelt, also 5,54 m.



7.3.9Einbauhöhe prüfen

Hinweis: Stellen Sie die Montagehöhe ein, die zur Berechnung des Füllstands verwendet wird.Echtzeitniveau = Installationshöhe – Echtzeithöhe.Dabei gilt: Installationshöhe = Wassertiefe zum Zeitpunkt der Installation + Höhe zum Zeitpunkt der Installation.Daher wird beim Einstellen der Installationshöhe die Wassertiefe während der Installation automatisch berechnet und in der Konfiguration gespeichert.

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x03	0x20 4A	0x00 02	0xE4 03



Antwortdaten:

Geräteadresse	Funktionscode	Länge der Daten	Daten	CRC
0x7F	0x03	0x04	0x8A 64 41 2A	0xBE 7C

Datendefinition: Der Standarddatentyp ist float (little16), die Standardeinheit ist Meter (m) und die Datenlänge beträgt 4 Byte.

Beispiele:

Anfrage: 7F 03 20 4A 00 02 E4 03

Antwort: 7F 03 04 8A 64 41 2A BE 7C

Der Datenteil 0x 8A 64 41 2A wird in Gleitkommadaten konvertiert, also 10,65 m.

7.4 Befehl einstellen: Funktionscode 0x10

7.4.1 Slave-Adresse einstellen

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	Länge der Daten	Daten	CRC
0x7F	0x10	0x20 01	0x00 01	0x02	0x00 01	0x6E 21



Antwortdaten:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x10	0x20 01	0x00 01	0x51 D7

Datendefinition: Der Datentyp ist int16-Daten und die Datenlänge beträgt 2 Bytes.

Beispiele:

Anfrage: 7F 10 20 01 00 01 02 00 01 6E 21

Der Datenteil 0x 00 01 wird in ganzzahlige Daten konvertiert, also 1 oder 0x01.

Antwort: 7F 10 20 01 00 01 51 D7



7.4.2 Baudrate der Kommunikationsschnittstelle einstellen

Hinweis: Baudrate unterstützt nur: 4800,9600,19200,38400,115200

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	Länge der Daten	Daten	CRC
0x7F	0x10	0x20 02	0x00 02	0x04	0x00 01 C2 00	0x75 3E



Antwortdaten:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x10	0x20 02	0x00 02	0xE1 D6

Datendefinition: Der Datentyp ist int32-Daten und die Datenlänge beträgt 4 Byte.

Beispiele:

Anfrage: 7F 10 20 02 00 02 04 00 01 C2 00 75 3E

Der Datenteil 0x 00 01 C2 00 wird in ganzzahlige Daten umgewandelt, die 115200 sind.

Antwort: 7F 10 20 02 00 02 E1 D6



7.4.3 Kalibrierungsparameter einstellen

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	Länge der Daten	Daten	CRC
0x7F	0x10	0x20 52	0x00 01	0x02	0x00 01	0xA2 4E



Antwortdaten:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x10	0x20 52	0x00 01	0xA1 C6

Datendefinition: Der Datentyp ist int16 data, die Einheit ist Millimeter (mm) und die Datenlänge beträgt 2 Bytes.

Beispiele:

Anfrage: 7F 10 20 52 00 01 02 00 10 A2 4E

Der Datenteil 0x 00 10 wird in ganzzahlige Daten konvertiert, also 16 mm.

Antwort: 7F 10 20 52 00 01 A1 C6



7.4.4 Automatischen Schiebezyklus einstellen

Hinweis: Wenn die automatische Push-Periode >=300 ms beträgt, überträgt der Sensor automatisch Daten.Wenn die Installationshöhe nicht eingestellt ist (das Niveau kann nicht berechnet werden), drücken Sie die Lufthöhendaten;Wenn die Montagehöhe eingestellt ist, drücken Sie die Niveaudaten.

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	Länge der Daten	Daten	CRC
0x7F	0x10	0x20 53	0x00 01	0x02	0x03 E8	0xA2 ED



Antwortdaten:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x10	0x20 53	0x00 01	0xF0 06

Datendefinition: Der Datentyp ist int16 data, die Einheit ist Millisekunden (ms) und die Datenlänge beträgt 2 Bytes.

Beispiele:

Anfrage: 7F 10 20 53 00 01 02 03 E8 A2 ED

Dabei wird der Datenteil 0x 03 E8 in ganzzahlige Daten konvertiert, also 1000 ms.

Antwort: 7F 10 20 53 00 01 F0 06



7.4.5 Stellen Sie die Wassertiefe zum Zeitpunkt der Installation ein

Hinweis: Zur Berechnung der Einbauhöhe wird die Wassertiefe zum Zeitpunkt der Installation herangezogen.Installationshöhe = Wassertiefe bei der Installation + Echtzeithöhe bei der Installation.Bei der Einstellung der Wassertiefe zum Zeitpunkt der Installation wird die Installationshöhe automatisch berechnet und in der Konfiguration gespeichert.

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	Länge der Daten	Daten	CRC
0x7F	0x10	0x20 48	0x00 02	0x04	0x47 AE 40 B1	0x75 30



Antwortdaten:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x10	0x20 48	0x00 02	0xC0 00

Datendefinition: Der Standarddatentyp ist float (little16), die Standardeinheit ist Meter (m) und die Datenlänge beträgt 4 Byte.

Beispiele:

Anfrage: 7F 10 20 48 00 02 04 47 AE 40 B1 75 30

Der Datenteil 0x 47 AE 40 B1 wurde in Gleitkommadaten umgewandelt, also 5,54 m.

Antwort: 7F 10 20 48 00 02 C0 00

7.4.6 Installationshöhe einstellen

Hinweis: Die Installationshöhe ist der Abstand vom Sensor zur 0-Objektebene.Wenn die aktuelle Wassertiefe 2 Meter und die Lufthöhe 4 Meter beträgt, beträgt die Installationshöhe 6 Meter.Stellen Sie die Montagehöhe ein, anhand derer der Füllstand berechnet wird.Echtzeitniveau = Installationshöhe – Echtzeithöhe.Dabei gilt: Installationshöhe = Wassertiefe zum Zeitpunkt der Installation + Höhe zum Zeitpunkt der Installation.Daher wird beim Einstellen der Installationshöhe die Wassertiefe während der Installation automatisch berechnet und in der Konfiguration gespeichert.

Befehl anfordern:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	Länge der Daten	Daten	CRC
0x7F	0x10	0x20 4A	0x00 02	0x04	0x8A 64 41 2A	0xAA 40



Antwortdaten:

Geräteadresse	Funktionscode	Adresse registrieren	Anzahl der Register	CRC
0x7F	0x10	0x20 4A	0x00 02	0x61 C0

Datendefinition: Der Standarddatentyp ist float (little16), die Standardeinheit ist Meter (m) und die Datenlänge beträgt 4 Byte.

Hinweis: Wenn Sie die Montagehöhe auf 0 setzen, wird die Konfiguration für Montagehöhe/Wassertiefe bei der Installation gelöscht.

Beispiele:

Anfrage: 7F 10 20 4A 00 02 04 8A 64 41 2A AA 40

Der Datenteil 0x 8A 64 41 2A wird in Gleitkommadaten konvertiert, also 10,65 m.

Antwort: 7F 10 20 4A 00 02 61 C0



7.5 Textprotokoll

7.5.1 Parameter der Hardwareschnittstelle des Kommunikationsprotokolls

Der Wasserstandsmesser verwendet serielle Kommunikation und die Standardparameter lauten wie folgt:

Kommunikationsparameter	Ebene der seriellen Schnittstelle	Baudrate	Paritätsprüfung	Länge der Daten	Stoppposition
Serielle Schnittstelle	TTL	9600	-	8	1

Die Timeout-Zeit betrug 50 ms für jedes Frame-Intervall.



7.5.2 Beschreibung der Kommunikationsprotokollbefehle

Hinweis: „n“ stellt eine neue Zeile dar, die der Hexadezimalzahl 0x0A entspricht.Nachdem die Setup-Befehlskonfiguration erfolgreich war, wird die Konfiguration im Flash gespeichert und es ist keine Neukonfiguration erforderlich, um den Stromausfall neu zu starten.

Die Befehlsfehlerantwort lautet wie folgt:

Befehlsfehlerantwort	Beschreibung
Dieser AT-Befehl ist fehlerhaft	Anweisungsfehler
Dieser AT-Befehl ist nicht vorhanden	Anleitung existiert nicht
Dieser AT-Befehl ist vorhanden, kann aber nicht ausgeführt werden	Anweisungen sind vorhanden, dürfen aber nicht ausgeführt werden
Dieser AT-Befehl ist vorhanden, aber der Wert ist fehlerhaft	Eingehender Parameterfehler

1.Lesen Sie die tatsächliche räumlich-zeitliche Höhe ab

Einheit: Meter (m)

	Anweisung	Beschreibung
Schicken	AT+REALAIRHEIGHTn	Lesen Sie die tatsächliche Raumzeithöhe ab
Antwort	ECHTE LUFTHÖHE = 2,212 Mio	Die aktuelle reale Raumzeithöhe beträgt 2,212 Meter
Antwort	REALAIRHEIGHT=OutRangen	Außer Reichweite
Antwort	REALAIRHEIGHT=InBlindZonen	Der Sensor befindet sich im Blindbereich
Antwort	REALAIRHEIGHT=MangelEnergie	Die Echoenergie reicht nicht aus



2.Lesen Sie den Echtzeitpegel

Einheit: Meter (m)

Die Berechnungsmethode des Niveaus ist: Installationshöhe – Lufthöhe

	Anweisung	Beschreibung
Schicken	AT+REALWATERDEPTHn	Lesen Sie den Echtzeitpegel
Antwort	WIRKLICHE WASSERTIEFE = 7,789 m	Der aktuelle Echtzeitstand liegt bei 7,789 Metern
Antwort	REALWATERDEPTH=OutRangen	Außer Reichweite
Antwort	REALWATERDEPTH=InBlindZonen	Der Sensor befindet sich im Blindbereich
Antwort	REALWATERDEPTH=MangelEnergie	Die Echoenergie reicht nicht aus
Antwort	REALWATERDEPTH=Keine Installationshöhe festlegen	Die Einbauhöhe ist nicht eingestellt



3.Wassertiefe bei der Installation

Einheit: Meter (m)

Hinweis: Zur Berechnung der Einbauhöhe wird die Wassertiefe zum Zeitpunkt der Installation herangezogen.Installationshöhe = Wassertiefe bei der Installation + Echtzeithöhe bei der Installation.Bei der Einstellung der Wassertiefe zum Zeitpunkt der Installation wird die Installationshöhe automatisch berechnet und in der Konfiguration gespeichert.

Lesen Sie die Wassertiefe bei der Installation ab:

	Anweisung	Beschreibung
Schicken	AT+INSTALLWATERDEPTHn	Lesen Sie die Wassertiefe bei der Installation ab
Antwort	INSTALLATIONSWASSERTIEFE = 4,60 Mio	Die Wassertiefe bei der Installation beträgt 4,60 Meter



Stellen Sie die Wassertiefe zum Zeitpunkt der Installation ein:

	Anweisung	Beschreibung
Schicken	AT+INSTALLWATERDEPTH=4,6n	Bei der Installation wird die Wassertiefe auf 4,6 m eingestellt
Antwort	AT+INSTALLWATERDEPTH=4,6n OKn	Operation erfolgreich



4.Höhe der Installation

Einheit: Meter (m)

Hinweis: Stellen Sie die Montagehöhe ein, die zur Berechnung des Füllstands verwendet wird.Echtzeitniveau = Installationshöhe – Echtzeithöhe.Dabei gilt: Installationshöhe = Wassertiefe zum Zeitpunkt der Installation + Höhe zum Zeitpunkt der Installation.Daher wird beim Einstellen der Installationshöhe die Wassertiefe während der Installation automatisch berechnet und in der Konfiguration gespeichert.



Montagehöhe ablesen:

	Anweisung	Beschreibung
Schicken	AT+INSTALLHEIGHTn	Montagehöhe ablesen
Antwort	EINBAUHÖHE=9,72 Mio	Die Wassertiefe bei der Installation beträgt 9,72 Meter



Montagehöhe einstellen:

	Anweisung	Beschreibung
Schicken	AT+INSTALLHEIGHT=9,72n	Stellen Sie die Montagehöhe auf 9,72 m ein
Antwort	AT+INSTALLHEIGHT=9,72n OKn	Operation erfolgreich

Hinweis: Wenn Sie die Montagehöhe auf 0 setzen, wird die Konfiguration für Montagehöhe und Wassertiefe bei der Installation gelöscht.



5.Lesen Sie die Versionsnummer

	Anweisung	Beschreibung
Schicken	AT+VERSIONn	Versionsnummer lesen
Antwort	VERSION=20230908n	Die Versionsnummer ist 20230908



6. Lesebereich

Einheit: Meter (m)

	Anweisung	Beschreibung
Schicken	AT+RANGEn	Lesereichweite
Antwort	REICHWEITE=40,00 Mio	Die Reichweite beträgt 40 Meter



7.Lesen Sie den blinden Bereich

Einheit: Meter (m)

	Anweisung	Beschreibung
Schicken	AT+BLINDZONEn	Blindbereich lesen
Antwort	BLINDZONE=0,335 Mio	Die Blindzone beträgt 0,335 Meter



8. Software-Reset (Neustart)

	Anweisung	Beschreibung
Schicken	AT+BOOTn	Software-Reset
Antwort	AT+BOOTn OKn	Operation erfolgreich



9. Zurücksetzen der Werksdaten

	Anweisung	Beschreibung
Schicken	AT+STANDARDn	Zurücksetzen auf Fabrikeinstellungen
Antwort	AT+STANDARDn OKn	Operation erfolgreich





10. Häufigkeit der Erfassung

Einheit: Millisekunden (ms)

Hinweis: Die Standarderfassungsfrequenz beträgt 300 ms und die Erfassungsfrequenz kann frühestens auf 200 ms eingestellt werden.(Wenn die Erfassungsfrequenz zu schnell springt, ist die Reaktionsgeschwindigkeit auf die Antwortanweisungen langsam und die Sendeanweisungen sind möglicherweise unvollständig, was dazu führt, dass keine Antwort erfolgt. In diesem Fall kann die Anweisung erneut gesendet werden.)

Erfassungshäufigkeit lesen:

	Anweisung	Beschreibung
Schicken	AT+COLLECTFREQn	Erfassungshäufigkeit lesen
Antwort	COLLECTFREQ=200n	Die Erfassungsfrequenz beträgt 200 ms/Zyklus



Erfassungshäufigkeit festlegen:

	Anweisung	Beschreibung
Schicken	AT+COLLECTFREQ=500n	Stellen Sie die Erfassungsfrequenz auf 500 ms/Zyklus ein
Antwort	AT+COLLECTFREQ=500n OKn	Operation erfolgreich



11.Baudrate

Baudrate lesen:

	Anweisung	Beschreibung
Schicken	AT+BAUDRATEn	Baudrate lesen
Antwort	BAUDRATE=9600n	Die Baudrate beträgt 9600



Baudrate einstellen

	Anweisung	Beschreibung
Schicken	AT+BAUDRATE=115200n	Stellen Sie die Baudrate auf 115200 ein
Antwort	AT+BAUDRATE=115200n OKn	Operation erfolgreich



12.Kalibrierungsparameter

Einheit: Millimeter (mm)

Reale räumlich-zeitliche Höhe = Abtastwert – Kalibrierungsparameter.Wenn die reale Raum-Zeit-Höhe daher größer als ein fester Wert ist, kann sie durch Anpassen der Quasi-Parameter kalibriert werden.

Kalibrierungsparameter lesen:

	Anweisung	Beschreibung
Schicken	AT+KALIBRIERUNGn	Kalibrierungsparameter lesen
Antwort	KALIBRIERUNG = 16 mm	Der Kalibrierungsparameter beträgt 16 mm



Kalibrierungsparameter einstellen:

	Anweisung	Beschreibung
Schicken	AT+KALIBRIERUNG=30n	Stellen Sie den Kalibrierungsparameter auf 30 mm ein
Antwort	AT+KALIBRIERUNG=30n OKn	Operation erfolgreich

13.Automatischer Druckzyklus

Einheit: Millisekunden (ms)

Hinweis: Wenn die automatische Push-Periode >=300 ms beträgt, meldet der Sensor automatisch die Echtzeitdaten.Wenn beispielsweise die Installationshöhe (oder die Wassertiefe während der Installation) eingestellt wird, handelt es sich bei den automatisch gemeldeten Echtzeitdaten um den Echtzeitpegel.Wenn die Installationshöhe nicht eingestellt ist (oder die Wassertiefe während der Installation), handelt es sich bei den automatisch gemeldeten Echtzeitdaten um die Echtzeithöhe.

Lesen Sie den automatischen Push-Zyklus:

	Anweisung	Beschreibung
Schicken	AT+AUTOOUTDATACYCLEn	Lesen Sie den automatischen Push-Zyklus
Antwort	AUTOOUTDATACYCLE=100n	Der automatische Push-Zyklus beträgt 100 ms (weniger als 200 ms, keine automatischen Push-Daten).



Stellen Sie den automatischen Push-Zyklus ein:

	Anweisung	Beschreibung
Schicken	AT+AUTOOUTDATACYCLE=200n	Stellen Sie die automatische Push-Periode auf 200 Millisekunden ein
Antwort	AT+AUTOOUTDATACYCLE=200n OKn	Operation erfolgreich
