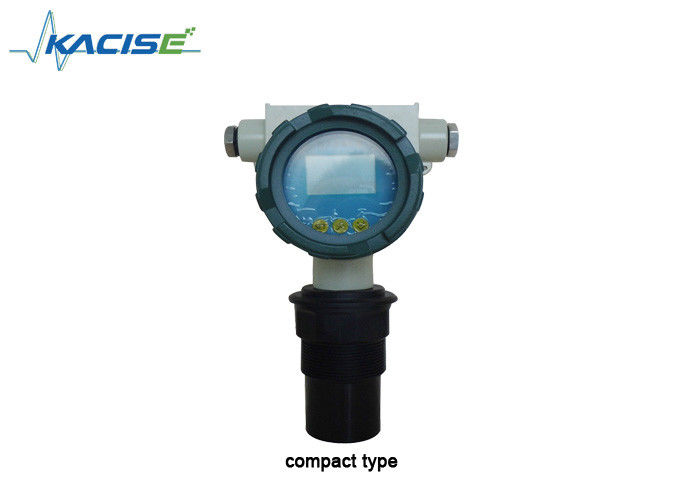

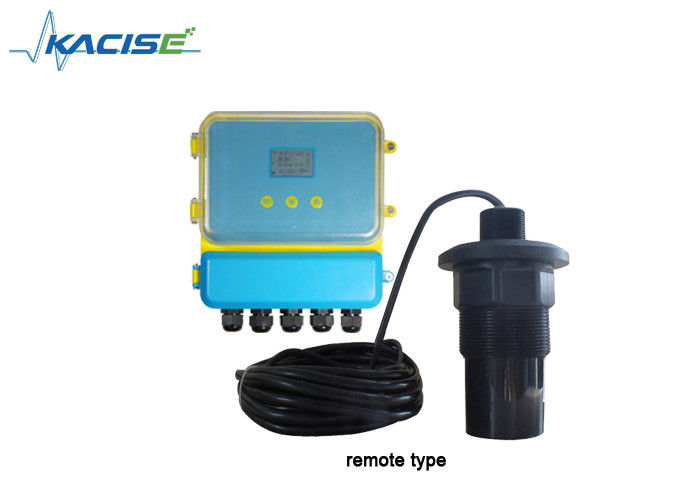

Explosionssicheres waagerecht ausgerichtetes mit Ultraschallmeter, Fernwaagerecht ausgerichteter mit Ultraschallübermittler-lange Strecke

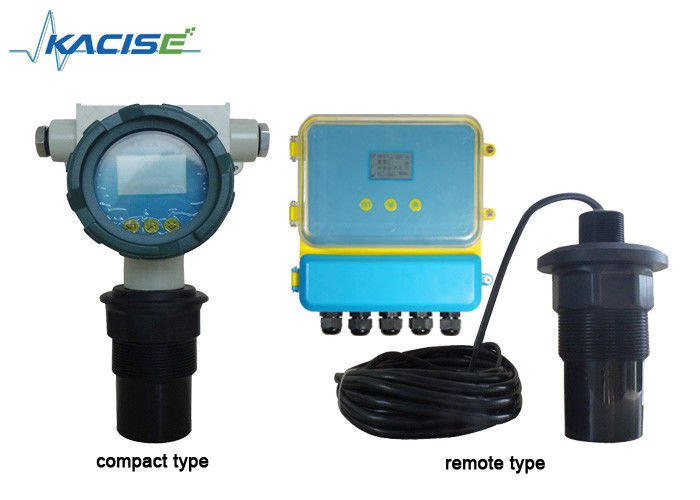

Explosionssicherer Ultraschallpegelmesser, Fernübertrager für die Ultraschallpegelange Reichweite

Produktstruktur

Festkörpermessung

Einbaufläche

Die Installationsmethode ist die gleiche wie bei der Flüssigkeitsmessung: Sie kann an der Flansche angebracht werden, die das angeschlossene Behälterrohr verbindet.Die Achse muss auf den Containerausgang oder senkrecht auf die Medienoberfläche gerichtet sein., sollte die Sonde in der Lage sein, aus dem angeschlossenen Rohr zu kommen.

Der Ultraschall-Niveausunterschiedsmesser, der chinesische und englische Menü und einfache

Normalerweise, nachdem die Installationsanweisung befolgt, dann mehrere Parameter gesetzt, wird es anfangen zu arbeiten.

Einfacher Betrieb:

1. Schlüssel: Unsere Produkte können durch drei Tasten auf dem Panel debuggt werden. Dann wird der gemessene Wert durch LED angezeigt.

2.Nachdem Sie unser Produkt eingeschaltet haben, drücken Sie zwei Sekunden lang die SET-Taste und betreten Sie das Menü der ersten Ebene.

3Der Höhenwert der Sonde (Nr. 1) führt zur Position "Null" und "Null" in der Strukturtabelle im Menü.(die Höhe der Sonde ist der Abstand von der Startfläche der Sonde bis zum Boden).

4Der Höhenwert der Sonde (Nr. 2) führt zu der "Null-Null-Position". Die "Null-Null"-Position findet sich auf dem Strukturfoto des Menüs.

5.Satz 4 mA entspricht Differenzwert und 20 mA entspricht Differenzwert.

4mA entspricht dem Differenzwert: Ausgang ist 4mA, wenn der Differenzwert gleich

Einstellung des Wertes.

20mA entspricht dem Differenzwert:Ausgang ist 20mA, wenn der Differenzwert gleich

Einstellung des Wertes.

¢Da der entsprechende Differenzwert und der entsprechende Differenzwert "20mA"

Überprüfen Sie das Strukturfoto des Menüs.

OnE. Einepp- Ich weiß.cEinSieheon

Der Ultraschall-Leveldifferenzmesser (Material, Flüssigkeit) wird verwendet, um Höhenunterschiede von Niveau oder Materialniveau in den beiden verschiedenen Behältern zu messen.

Diere. WDieIchng

Elektrische Verkabelung des Ultraschall-Niveausdifferenzmessers

Endgerät des Ultraschall-Niveausunterschiedsmessers

Anleitung zur Verkabelung

Erdung: Das erste Erdungsgerät des Geräts muss tatsächlich geerdet sein.

Sie können das Erdterminal mit anderen Geräten abholen.

Blau: Temp n + Temperatursensor +

Schwarz: GND-Erddraht

Einzelsonde: n=1, Doppelsonde, n=1,2 Strom: ∆Strom+ ∆Verbindung mA n+;

∆Strom- ∆Verbindung mA n-/GND

Einzelsonde: n=1, Doppelsonde, n=1,2 Relais:RLlnA und RLnB zeigen offen;

Einzelsonde: n=1,2 doppelte Sonden, n=1,2,3,4

Leistung: Leistung Wechselstromanschluss L, N-Leistung Gleichstrom: 24V+ Verbindung 24VDC+,

GND-Anschluss 24VDC

Anmerkung:

1 Verzögerung 1 wird für den Alarm der Sonde 1 und Verzögerung 2 für den Alarm der Sonde 2 verwendet.

Die Verzögerung 3 und die Verzögerung 4 werden für die Differenzmeldung verwendet.

2 ★ Die Leistung von mA1+ und mA- ist Differenzkrankt.

Der Standard-Ausgang von mA2+ und mA- ist Sonde 2 Strom oder wählen Sie die Sonde 1 Strom.( auswählen 9 Arbeitsmodus

★ Als Laufmodus der doppelten Materialstufe ist der Ausgang von mA 1+ und mA-Sonde 1 Strom. Der Ausgang von mA2+ und mA-Sonde 2 Strom.

Gewährleistungsbescheinigung für Ultraschallpegelzähler und Ultraschallpegeldifferenzzzähler

Anweisungen für die Gewährleistungskarte des Ultraschallpegelmessers

1Garantie:

1. Bitte zeigen Sie die Garantie-Karte, wenn der Benutzer Wartung benötigt. Innerhalb der Garantiezeit kann der Fehler, der durch normale Verwendung verursacht wird, die kostenlose Wartung gemäß der Garantie-Karte genießen.

2Die Garantiezeit: Die Garantiezeit für das Produkt beginnt mit dem Datum der Annahme innerhalb von 12 Monaten.

Die folgende Situation ohne kostenlose Garantie:

1. Produkt oder andere Bauteile über die Garantiezeit hinaus.

2. Aufgrund der Umgebung, in der das Produkt verwendet wird, können die Anforderungen nicht erfüllt werden, so dass die Hardware nicht funktioniert.

3. Aufgrund der schlechten Energieumgebung oder fremde Gegenstände in die Geräte, als Ergebnis, führen zum Ausfall oder Schaden.

4. Aufgrund der Nichteinhaltung der Vorschriften gemäß der Betriebsanleitung und der damit verbundenen Überlegungen führt der Ausfall.

5. Aufgrund höherer Gewalt Faktoren wie Blitz, Wasser, Feuer und andere natürliche Faktoren, als Ergebnis, führen den Ausfall.

6. Wegen unbefugter Reparatur, unbefugter Modifikationen, Missbrauch, als Ergebnis, führen zum Ausfall.

Beschränkungsanmerkungen:

1Bitte behalten Sie diese Anweisungen, Garantie-Karte sicher, verloren ohne Bezahlung.

Die Auslegung dieser Garantie-Karte liegt bei unserer Firma, wir haben das Recht, den Inhalt dieser Karte ohne vorherige Ankündigung zu ändern.
