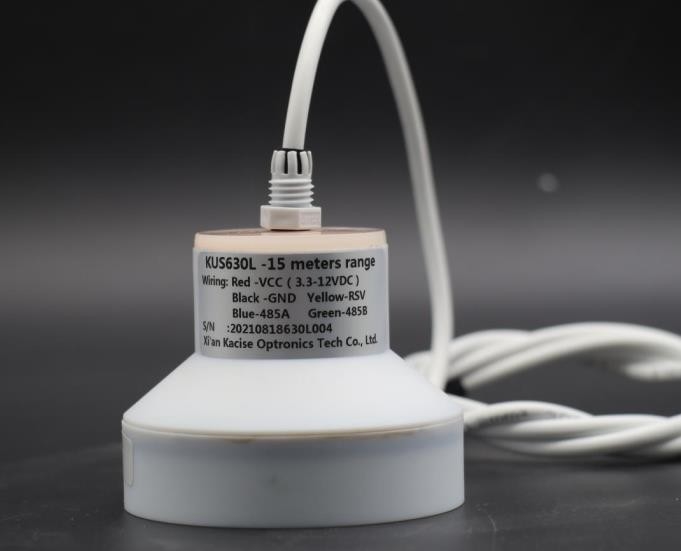

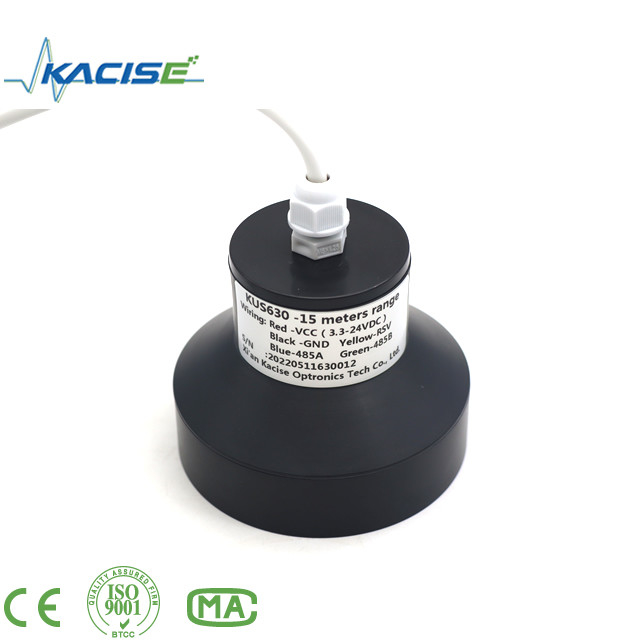

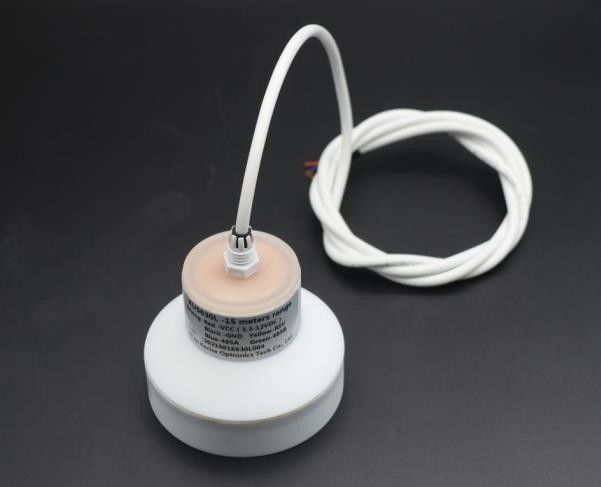

Ultraschallwandler-Sensor der Reihen-KUS630 24 VDC IP68-Schutz
Maße
Einheit im Diagramm ist Millimeter
Sensor-Funktion
Entsprechung
Das Analogergebnis kann durch RS485 eingestellt werden, und der Sensor kann in 8 Modi arbeiten. Der spezifische Hinweis ist, wie folgt:
Schritt 1: Schließen Sie an den Host-Computer durch ausprüfenden Assistenten der seriellen Schnittstelle oder Modusentstörungsassistenten an.
Schritt 2, stellte einen Abstandspunkt des nahen Punktes Bezugsein.
Schritt 3, stellte einen FernpunktBezugspunkt ein
Schritt 4, stellte die Ausgangsspannung oder den Strom des FastpunktBezugspunkts ein.
Schritt 5, stellte die Ausgangsspannung oder den Strom des FernpunktBezugspunkts ein.
Schritt 6, stellte das Analogergebnis ein, um charakteristische Auswahl zu schalten.
Schritt 7, stellte das Analogergebnis als linearer Ertrag ein oder schaltet Ertragwahl.
Schritt 8, stellte den Sensor zurück, um die neuen Parameter in Kraft treten zu lassen.
8 Arbeitsmodi des Sensors.
1: Modus des offenen Fensters standardmäßig
2: Windowed-Modus wird standardmäßig abgestellt
3: Einzelmodus wird standardmäßig eingeschaltet
4: Einzelmodus wird standardmäßig abgestellt
5: Einzelhysteresenmodus wird standardmäßig eingeschaltet
6: Der Einzelhysteresenmodus wird standardmäßig abgestellt
7: Das Vorhandensein oder das Fehlen des Entdeckungsmodus wird standardmäßig eingeschaltet
8: Das Vorhandensein oder das Fehlen des Entdeckungsmodus wird standardmäßig abgestellt
485 Ausgabedaten
485 Ausgabedaten sind in MODBUS-RTU Format. Beziehen Sie sich das auf Software-Anweisungshandbuch für Details.
Parameterbeschreibung
| Modell: KUS630 |
| Messbereich |
0.6m… 15m
Oder 1.2m….30m
Oder 1.8m….50m
|
|
Blinder Fleck
|
0… 0.6m/1.2m/1.8m (instabiler Arbeitsbereich ist innerhalb 0.6m, es wird empfohlen nicht, in dieser Strecke zu arbeiten); die minimale Totgebietversion von 0.3m kann erzielt werden, die besonders angefertigt werden muss. |
| Versorgungsspannung |
3,3… 24 V DC, Kräuselung 10% SS |
|
Arbeiten gegenwärtig
|
≤ 45 MA (schnellste Maßgeschwindigkeit)
Niederleistungsversion, Schlaf-Leistungsaufnahme ist weniger als 0.3mA, Leistungsaufnahme ist zu senden 20mA (weniger als 2ms), und Leistungsaufnahme zu empfangen ist nicht mehr als 8mA (weniger als 150ms)
|
|
Ausgangssignal
|
1: Programmierbares Analogergebnis 0-10V.
2: Ertrag RS485.
3: Uart-Serienertrag
Ertrag 4:4-20mA
5: Schalterertrag
|
| Maßgenauigkeit |
≤ 1% |
| Temperaturausgleich |
ja |
andere Anweisungen
| Elektrische Verbindung |
Kabel 5-core (Analogergebnis), Kabel mit 6 Kernen (Schalterertrag); |
| Schutzklasse |
IP68 |
| Shell-Material |
PVC /PVDF/PTFE/ABS |
Geringe Kenntnisse des Füllstandmessgeräts
Waagerecht ausgerichtetes mit Ultraschallmessgerät ist ein digitales waagerecht ausgerichtetes Instrument. Der Abstand zwischen dem Sensor und der Oberfläche der Flüssigkeit, die gemessen wird, wird von der Zeit zwischen der Emission und der Aufnahme der Schallwellen berechnet. Unter Verwendung der berührungslosen Messung kann er weitverbreitet sein, die Höhe der Flüssigkeit und der Vollmaterialien zu messen.
