| Herkunftsort: | CHINA |
| Markenname: | Kacise |
| Modellnummer: | KUS630A |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | 15*15*10cm, 0.5kg |
| Lieferzeit: | 5-8 Arbeitstage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100+ |
| Strecke: | 0~12M | Ertrag: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Stromversorgung: | 3.3-24 V | Arbeitsstrom: | ≤45mA |
| Temperatur-Ausgleich: | JA | Betriebstemperatur: | -25… 70℃ (248… 343K) |
| Schutzklasse: | IP68 | Shell-Material: | PVDF |
| Maß-Genauigkeit: | ≤ 1% |

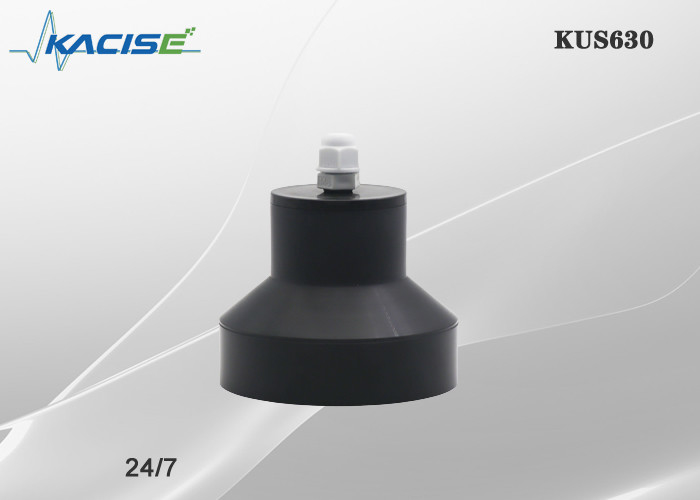

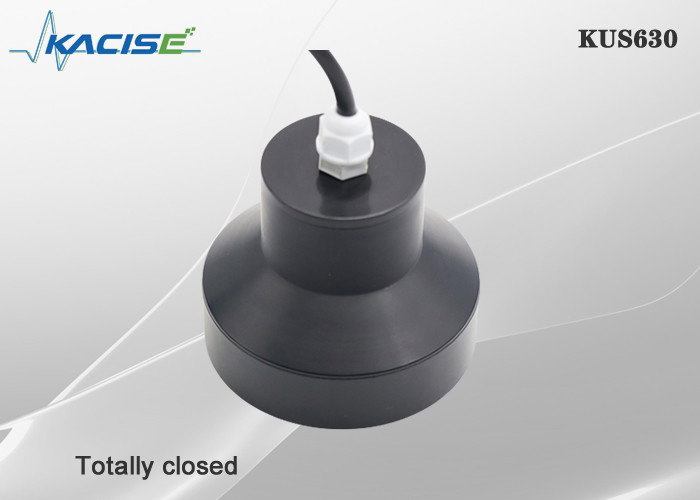

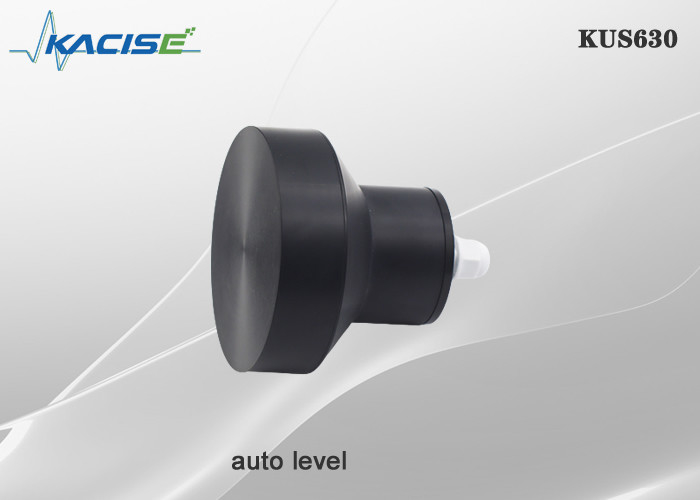

Waagerecht ausgerichtetes mit Ultraschallmeter der Reihen-KUS630
1.Features
2. Maße
Einheit im Diagramm ist Millimeter
Verbindungen 3.Electrical und Signaldefinitionen
| Linie Auftrag | Farbe | Definition |
| 1 | Rot | Energie ist positiv |
| 2 | Schwarz | Energierückkehrboden |
| 3 | Gelb | Analogergebnis, Spannungsertrag, Stromabgabeschalterertrag |
| 4 | Blau | RS485 A+ oder uart TXD |
| 5 | Grün | RS485 b oder uart RXD |
| Kabelfarbe | Linie Auftrag | Beschreiben Sie | Anmerkung |
| rot | 1 | vorbei angetrieben | Breiter Input der Spannung 3.3V-30V |
| schwarz | 2 | Boden | |
| gelb | 3 | Schalterertrag | Schalteranschluß, Tragfähigkeit 1A 60V, stützt bis zwei Schalterertrag mit unabhängiger Logik, die zwei Anschlüsse sind die zwei Kontakte des Schalters, unterscheiden nicht zwischen den positiven und negativen Pfosten und können nach Belieben angeschlossen werden. |
| Weiß | 4 | Schalterertrag | |
| braun | 4 | RS485A+ | |
| grün | 5 | RS485B- |
Beschreibung 4.Parameter
| Modell: KUS630 | |
| Messbereich |
0.6m… 12m |
|
Blinder Fleck |
0… 0.6m (instabiler Arbeitsbereich ist innerhalb 0.6m, es wird empfohlen nicht, in dieser Strecke zu arbeiten); die minimale Totgebietversion von 0.3m kann erzielt werden, die besonders angefertigt werden muss. |
| Versorgungsspannung | 3,3… 24 V DC, Kräuselung 10% SS |
|
Arbeiten gegenwärtig |
≤ 45 MA (schnellste Maßgeschwindigkeit) Niederleistungsversion, Schlaf-Leistungsaufnahme ist weniger als 0.3mA, Leistungsaufnahme ist zu senden 20mA (weniger als 2ms), und Leistungsaufnahme zu empfangen ist nicht mehr als 8mA (weniger als 150ms) |
|
Ausgangssignal |
1: Programmierbares Analogergebnis 0-10V. 2: Ertrag RS485. 3: Uart-Serienertrag Ertrag 4:4-20mA 5: Schalterertrag |
| Maßgenauigkeit | ≤ 1% |
| Temperaturausgleich | ja |
Arbeitsbedingungen
| Betriebstemperatur | -25… 70℃ (248… 343K) |
| Lagertemperatur | -40… 85℃ (233… 358K) |
andere Anweisungen
| Elektrische Verbindung | Kabel 5-core (Analogergebnis), Kabel mit 6 Kernen (Schalterertrag); |
| Schutzklasse | IP68 |
| Shell-Material | PVDF |
5. Einrichtungs-Informationen
| KUS | Modell | Ertrag | Strecke | Beschreiben Sie |
| 630A | Stützkundenbezogenheit | |||
| Nach Maß | ||||
| 0-10V | Analoger Ertrag 0-10V | |||
| 0-5V | Analoger Ertrag 0-5V | |||
| 0-3V | Analoger Ertrag 0-3V | |||
| 4-20mA | Analoger Ertrag 4-20mA | |||
| Schalter | Schalterertrag | |||
| Uart | Protokoll Uart-Serienertrages MODBUS RTU | |||
| RS485 | RS485 Protokoll des Ertrages MODBUS RTU | |||
| XXX Millimeter |
Mmmeans XXX der maximale Maßabstand (default1000mm) |
|||
| KUS | 550 | RS485 | 10000mm | |
