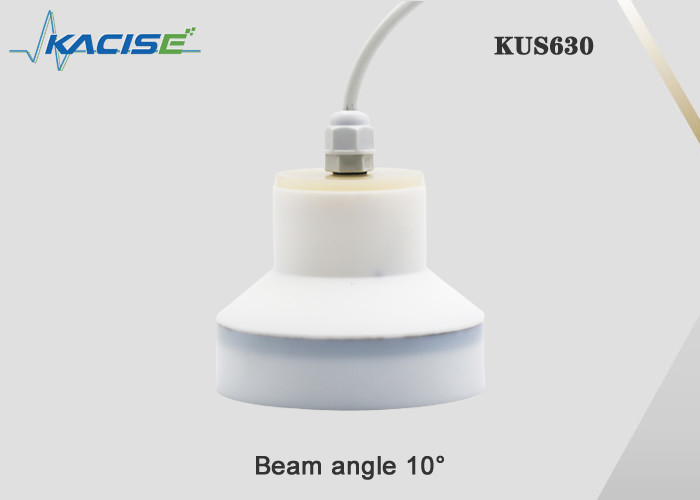

Ultraschallhöhenmesser der KUS630-Serie
1. Merkmale
2Einführung
Das korrosionsschutzfähige Ultraschallpegelmesser ist ein digitaler, durch einen Mikroprozessor gesteuerter Tiefmessgerät.die Schallwelle wird von der Oberfläche des Objekts reflektiert und vom selben Sensor empfangen, wird in ein elektrisches Signal umgewandelt, und der Abstand zwischen dem Sensor und dem Messobjekt wird durch die Zeit zwischen der Emission und dem Empfang der Schallwelle berechnet. Da der korrosionsschützende Ultraschallflüssigkeitsmessgerät eine berührungslose Messung anwendet, ist das Messmedium nahezu unbegrenzt.und es kann weit verbreitet bei der Messung der Höhe verschiedener flüssiger und fester Materialien verwendet werden.
3. Abmessungen
Einheit im Diagramm ist mm
4.Elektrische Verbindungen und Signaldefinitionen
Reihenfolge der Zeilen | CSchönheit | DAbbildung |
1 | Rot | Macht ist positiv. |
2 | Schwarz | Leistung Rückkehr Boden |
3 | Gelb | Analog-Ausgang, Spannungsausgang, Strom-Ausgang Schalter-Ausgang |
4 | Blau | RS485 A+ oder uart TXD |
5 | Grün | RS485 B- oder uart RXD |
Farbe des Kabels | Reihenfolge der Zeilen | Beschreiben Sie | Anmerkung |
Rot | 1 | mit | 3.3V-30V Breitspannungseingang |
schwarz | 2 | GND | |
Gelb | 3 | Ausgang des Schalters | Schalterterminal, Lastkapazität 1A 60V, unterstützt bis zu zwei Schalter-Ausgänge mit unabhängiger Logik, die beiden Endgeräte sind die beiden Kontakte des Schalters,Unterscheiden Sie nicht zwischen positiven und negativen Polen, und kann nach Belieben angeschlossen werden. |
Weiß | 4 | Ausgang des Schalters | |
Braun | 4 | RS485A+ | |
grün | 5 | RS485B- |
5Beschreibung der Parameter
MOdel:KUS630 | |
Messbereich |

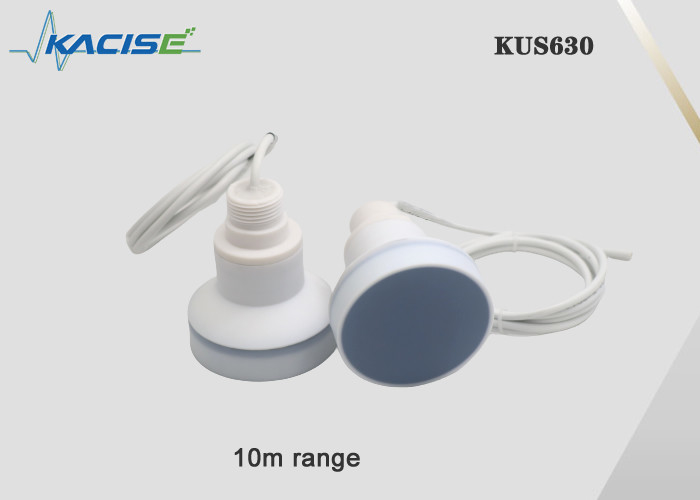

0.6m... 10m |
Blinder Fleck |
0... 0,6 m ((Unstabile Arbeitsfläche liegt innerhalb von 0,6 m, in diesem Bereich wird nicht empfohlen zu arbeiten); eine Mindestblindfläche von 0,3 m kann erreicht werden, die angepasst werden muss. |
Versorgungsspannung | 3.3... 24 V Gleichstrom, Wellenwelle 10 % SS |
Betriebsstrom |
≤ 45 mA (schnellste Messgeschwindigkeit) Niedrigleistungsversion, Schlafstromverbrauch kleiner als 0,3 mA, Sendestromverbrauch kleiner als 20 mA (weniger als 2 ms) und Empfangsstromverbrauch kleiner als 8 mA (weniger als 150 ms) |
Ausgangssignal |

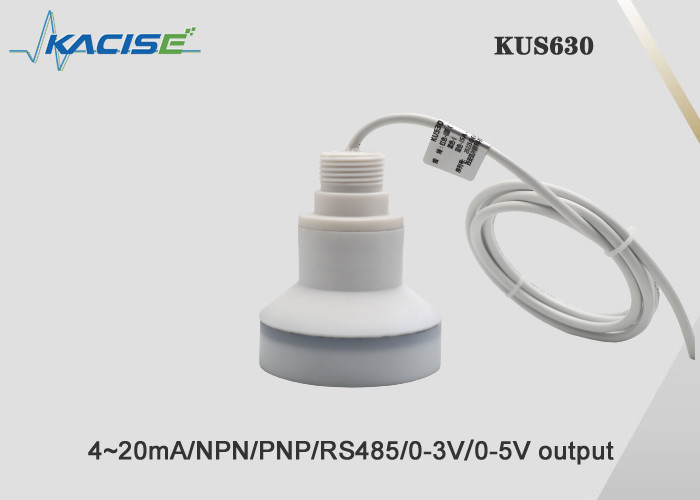

1:Programmierbarer analoger Ausgang 0-10V. 2Ausgang: RS485. 3Ausgang der Serienübertragung 4Ausgang von 4 bis 20 mA 5:Ausgang des Schalters |
Messgenauigkeit | ≤ 1 % |
Temperaturkompensation | - Ja, das ist es. |
Arbeitsbedingungen
Betriebstemperatur | -25...70°C (~248...343K) |
Lagertemperatur | -40...85°C ((233...358K) |
andere Anweisungen
Elektrische Verbindung | 5 Kernkabel (Analog-Ausgang), 6 Kernkabel (Switch-Ausgang); |
Schutzklasse | IP68 |

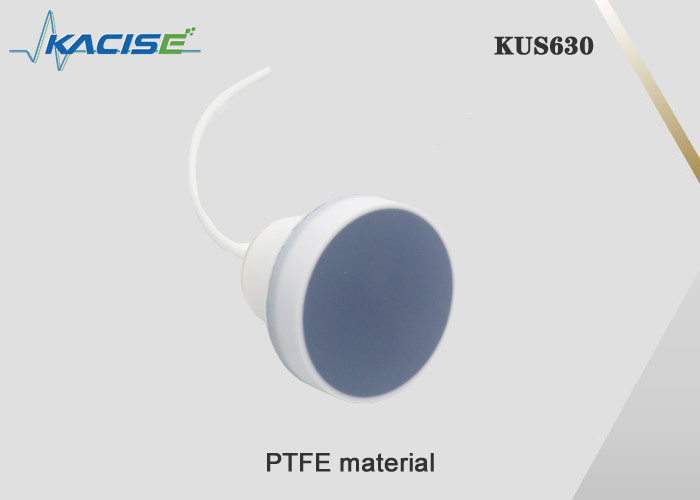

Schalenmaterial | PTFE |
6.Weitere Informationen
Der Ultraschallobjekt/Flüssigkeitsspiegelmesser ist auf dem oberen Teil des Behälters installiert.Die Sonde sendet einen Ultraschallstrahl über 20000 Hz an das MessobjektDa die Temperatur die Schallgeschwindigkeit beeinflusst, sollte das Messgerät die Temperatur messen, um die Schallgeschwindigkeit zu korrigieren.die gleichzeitig 4-20mA bringen kann, RS485-Kommunikation, zwei Relais-Ausgänge und kann auch mit 220 VAC versorgt werden.
7. Bestellinformationen
KUS | MOdel | OAusgabe | RAnge | DSchriftsteller |
630B | Unterstützung der Anpassung | |||
Auf Wunsch | ||||
0 bis 10 V | Analog 0-10V-Ausgang | |||
0-5V | Analog 0-5V-Ausgang | |||
0-3V | Analog 0-3V-Ausgang | |||
4 bis 20 mA | Analog-Ausgang von 4-20mA | |||
SW | Ausgang des Schalters | |||
Uart | Uart Serienausgabe MODBUS RTU Protokoll | |||
RS485 | RS485-Ausgabe MODBUS RTU-Protokoll | |||
XXX mm |
XXX mm meint die maximale Messdistanz (Standard 1000 mm) |
|||
KUS | 550 | RS485 | 10000 mm |
