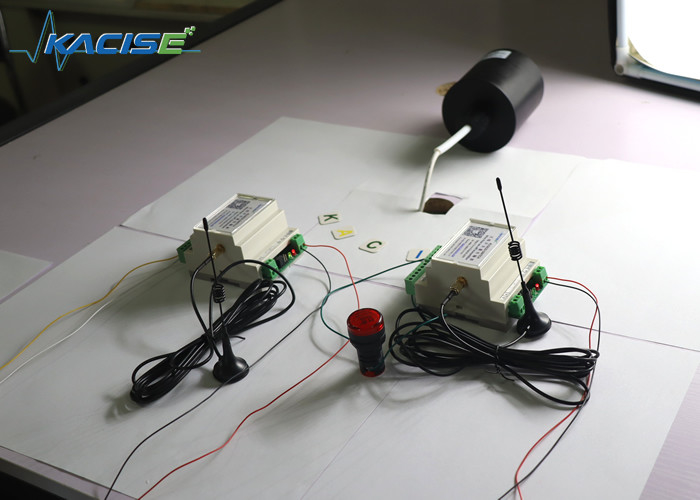

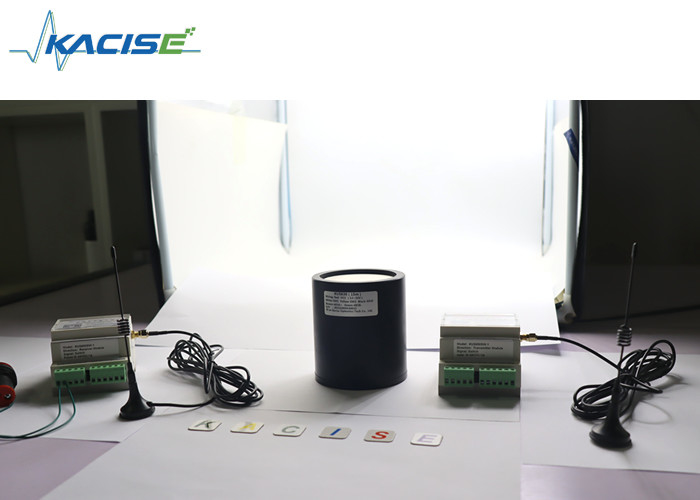

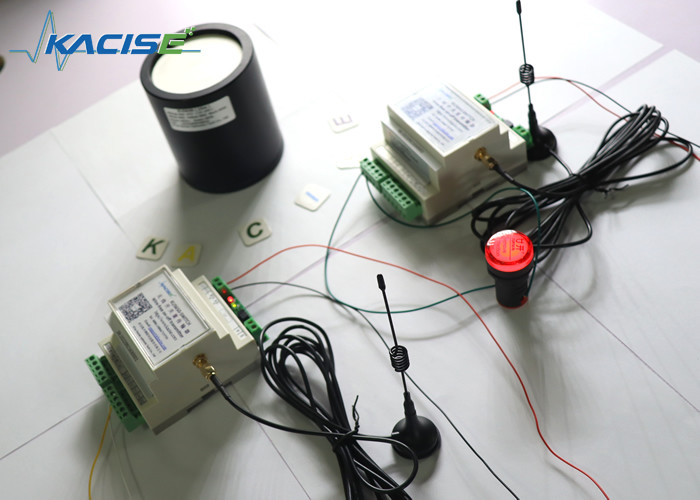

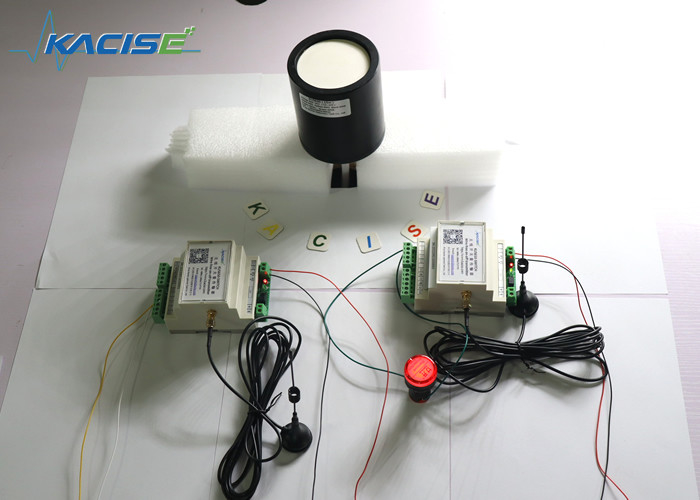

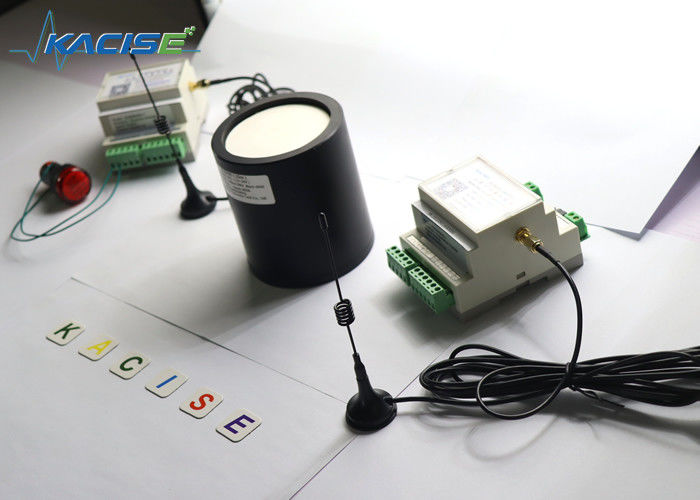

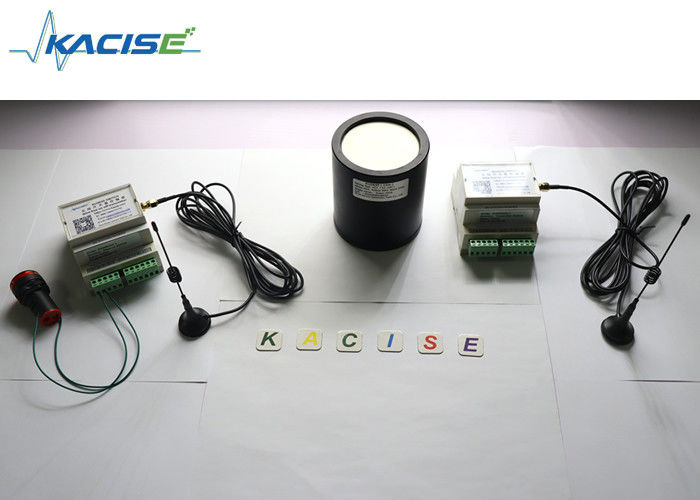

Ultraschallhöhenmesser der KUS630-Serie
1. Merkmale
- Ausgeklügelter Filteralgorithmus zur Ausschließung falscher Messungen
- Auswahl eines Algorithmus für verschiedene Arbeitsbedingungen zur Gewährleistung der Messgenauigkeit
- Schutz vor piezoelektrischen Überspannungen
- Automatische Schallgeschwindigkeits- und Temperaturkompensation
- Echo-Kurve-Anzeige, hilfreich für das Debugging vor Ort und die Fehlererkennung
- Selbstinspektionsfunktion, reichhaltige Informationen zur Selbstinspektion, bequem für Benutzer zur Reparatur und Debug
- Das Bereichsverhältnis wird erweitert, um zu verhindern, dass der Messwert den Bereich überschreitet und zu Fehleinschätzungen führt- Ich weiß.
2.Produktbeschreibung
Berührungslose Sensorik, wartungsfrei, Schalterkalibrierung, einfache Installation, Temperaturkompensation, automatische Strahlbreite und Verstärkungsanpassung.
3. Abmessungen
Einheit im Diagramm ist mm
4.Elektrische Verbindungen und Signaldefinitionen
| Reihenfolge der Zeilen |
Farbe |
Definition |
| 1 |
Rot |
Die Energie ist positiv. |
| 2 |
Schwarz |
Leistung Rückkehr Boden |
| 3 |
Gelb |
Analog-Ausgang, Spannungsausgang, Strom-Ausgang Schalter-Ausgang |
| 4 |
Blau |
RS485 A+ oder uart TXD |
| 5 |
Grün |
RS485 B- oder uart RXD |
| Farbe des Kabels |
Reihenfolge der Zeilen |
Beschreiben Sie |
Anmerkung |
| Rot |
1 |
mit |
3.3V-30V Breitspannungseingang |
| schwarz |
2 |
GND |
|
| Gelb |
3 |
Ausgang des Schalters |
Schalterterminal, Lastkapazität 1A 60V, unterstützt bis zu zwei Schalter-Ausgänge mit unabhängiger Logik, die beiden Endgeräte sind die beiden Kontakte des Schalters,Unterscheiden Sie nicht zwischen positiven und negativen Polen, und kann nach Belieben angeschlossen werden. |
| Weiß |
4 |
Ausgang des Schalters |
| Braun |
4 |
RS485A+ |
|
| grün |
5 |
RS485B- |
|
5Beschreibung der Parameter
| Modell:KUS630 |
| Messbereich |
0.8m... 20m
|
|
Blinder Fleck
|
0... 0,6 m ((Unstabile Arbeitsfläche liegt innerhalb von 0,6 m, in diesem Bereich wird nicht empfohlen zu arbeiten); die Mindestblindfläche von 0,3 m kann erreicht werden, die angepasst werden muss. |
| Versorgungsspannung |
3.3... 24 V Gleichstrom, Wellenwelle 10 % SS |
|
Betriebsstrom
|
≤ 45 mA (schnellste Messgeschwindigkeit)
Niedrigleistungsversion, Schlafstromverbrauch kleiner als 0,3mA, Sendestromverbrauch kleiner als 20mA (weniger als 2ms) und Empfangsstromverbrauch kleiner als 8mA (weniger als 150ms)
|
|
Ausgangssignal
|
1:Programmierbarer analoger Ausgang 0-10V.
2Ausgang: RS485.
3Ausgang der Serienübertragung
4Ausgang von 4 bis 20 mA
5:Ausgang des Schalters
|
| Messgenauigkeit |
≤ 1 % |
| Temperaturkompensation |
- Ja, das ist es. |
Arbeitsbedingungen
| Betriebstemperatur |
-25...70°C (~248...343K) |
| Lagertemperatur |
-40...85°C ((233...358K) |
andere Anweisungen
| Elektrische Verbindung |
5 Kernkabel (Analog-Ausgang), 6 Kernkabel (Switch-Ausgang); |
| Schutzklasse |
IP68 |
| Schalenmaterial |
PVDF |
6- Anwendbare Gelegenheiten
Manholes, Werkwasserbehälter, Zisternen, städtische Maschinenbau, Leitungswasser, Abwasserbehandlung, Wasserversorgung und Wasserkraft, Eisen und Stahl, Kohlebergwerke, Strom, Petrochemie,städtische Flüsse und Seen, Verkehr und Lebensmittelindustrie.
7. Bestellinformationen
| KUS |
Modell |
Ausgabe |
Reichweite |
Beschreiben Sie |
| |
630C |
Unterstützung der Anpassung |
| Auf Wunsch |
| |
0 bis 10 V |
Analog 0-10V-Ausgang |
| 0-5V |
Analog 0-5V-Ausgang |
| 0-3V |
Analog 0-3V-Ausgang |
| 4 bis 20 mA |
Analog-Ausgang von 4-20mA |
| SW |
Ausgang des Schalters |
| Uart |
Uart Serienausgang MODBUS RTU Protokoll |
| RS485 |
RS485 Ausgang MODBUS RTU Protokoll |
| |
XXX mm |
XXX mm meint die maximale Messdistanz
(Standard 1000 mm)
|
| KUS |
550 |
RS485 |
10000 mm |
|
8- Parameter, die Sie wissen müssen.
1- die Art des zu messenden Mediums (flüssig oder fest, spezifische Bezeichnung, klares Wasser, Abwasser, Schlamm, Benzin, Diesel, Toluol, Schwefeldioxid usw.)Wellen, auf der Flüssigkeitsoberfläche schwebende Gegenstände; wenn fest, ob Staub vorhanden ist
2Die Temperatur und der Druck des Mediums.
3. die Korrosionsfähigkeit des Mediums. Wenn es in eine Flasche gelegt wird, ist zu wissen, ob das Material der Flasche eine korrosionsfeste Beschichtung aufweist.
4Der Messbereich beträgt nur wenige Meter und der blinde Fleck ist erforderlich.
5Arbeitsumgebung: offene Becken, Becken mit Deckel, horizontale, vertikale, kugelförmige Tanks, ob der Becken unter atmosphärischem Druck ist usw.
6. Arbeitsspannung: 24VDC, optional 220VAC kann angepasst werden 12VDC/9VDC allgemeine Leistung.
7Ausgangssignal: 4 ‰ 20 mA Strom 485/0-3V, 0-5V Spannungsausgang/Relais.
9- Ausrüstungsform: Ob eine Anzeige erforderlich ist; einteilig oder geteilt.
