Herkunftsort:
China
Markenname:
Kacise
Zertifizierung:
CE
Modellnummer:
KUS3000 M30-Typ1

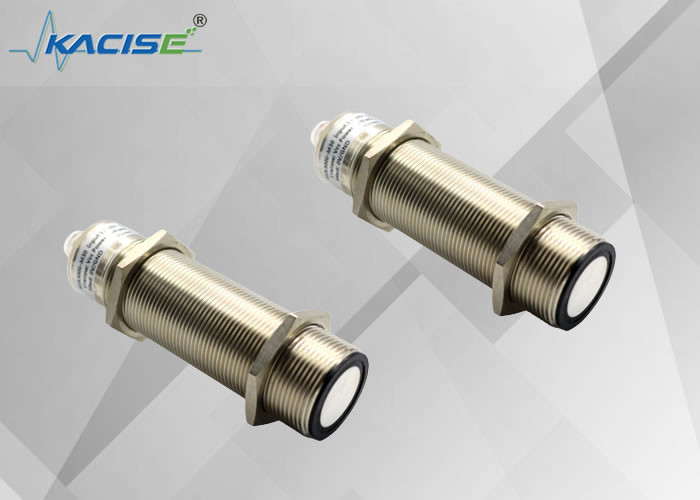

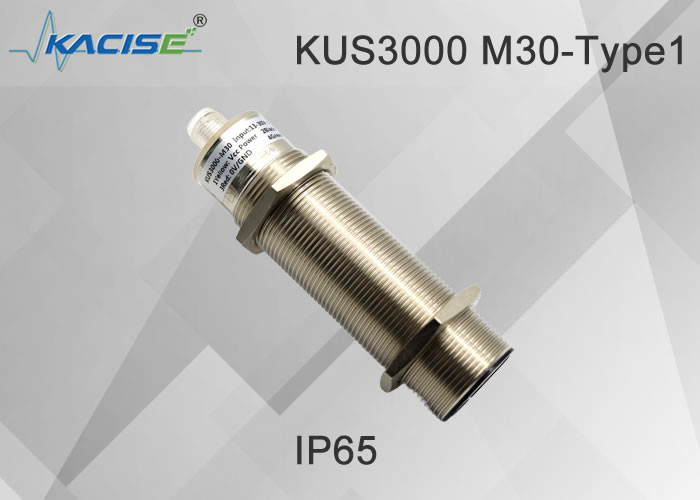

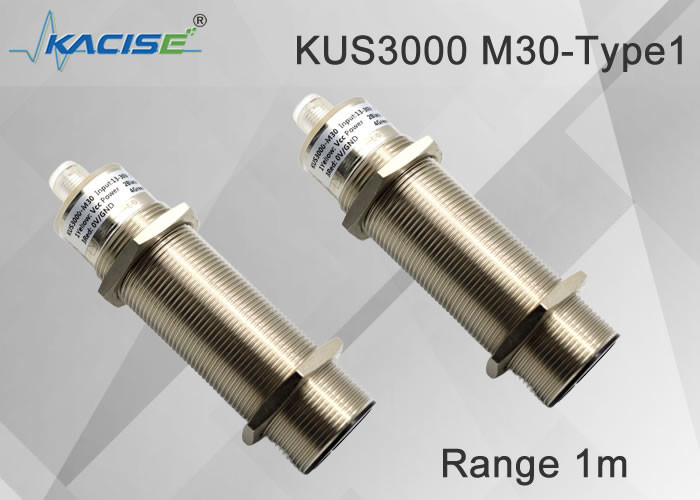

KUS3000 M30-Typ1 Ultraschallhöhenmesser
1.Eigenschaft
2. Dimensionelle Struktur
Die Einheit ist mm.
3. Elektrische Schnittstelle
Anmerkung: Dieses Produkt hat zwei Kabelspezifikationen, und die Kabelverkabelungsanweisungen der beiden Spezifikationen sind wie folgt:
Kabel des Typs A | Kabel des Typs B | ||
Pinn1 | Braun | Pinn1 | Gelb |
Pinn2 | Weiß | Pinn2 | Schwarz |
Pin3 | Blau | Pin3 | Rot |
Pinn4 | Schwarz | Pinn4 | Grün |
Der Standardkabelmix basiert auf den vom Kunden erhaltenen Spezifikationen
M30-Typ 1 | |
Reichweite | 200... 2000 mm |
Einstellbarer Intervallbereich | 200....2000 mm |
Blinder Fleck | 0... 200 mm |
Reaktionszeit | ca. 10 ms |
Anzeiglicht
Blaue LED-Leuchte | Das blaue Licht blinkt, um anzuzeigen, dass die Kalibrierung durchgeführt werden kann. Blau und andere Konstanten zeigen an, dass die Stromversorgung des Sensors normal ist.Das blaue Licht blinkt innerhalb von 5 Minuten, nachdem der Strom eingeschaltet istNach 5 Minuten leuchtet das blaue Licht immer an, um anzuzeigen, dass der Sensor den Befehl "Kalibrieren" nicht empfangen kann. . |
Licht mit LED-Lösung | Es wird verwendet, um anzuzeigen, ob das gemessene Objekt erkannt wird.und es kann auf den nächsten Kalibrierzustand geschaltet werden. |
Rote LED-Leuchte |
Im normalen Betriebszustand ist das rote Licht nicht eingeschaltet und das rote Licht ist eingeschaltet, um auf einen Fehler hinzuweisen. Während des Kalibrierungsprozesses zeigt das blinkende rote Licht an, dass der Sensor den aktuellen Echoverlust oder den unendlichen Zustand sperrt, und der Benutzer kann zum nächsten Kalibrierungszustand wechseln. |
Elektrische Parameter

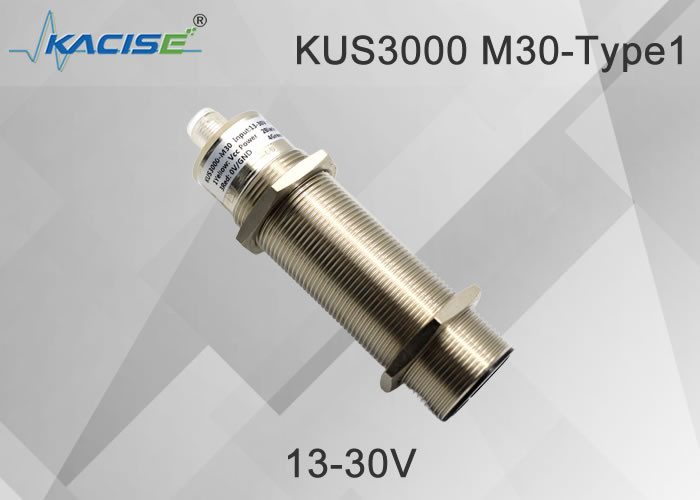

Versorgungsspannung | 13... 30 V Gleichspannung, spezielle breite Spannungsanforderungen können angepasst werden |
Nichtlaststrom I0 | ≤ 45 mA |
IOT-Spektromodelle
Versorgungsspannung | 3.3-12 DC, Wellen 10 % SS |
Stromverbrauch I0 | ≤ 15 mA, Schlafmodus≤1 mA, Serienweckung, |
Ausgabe

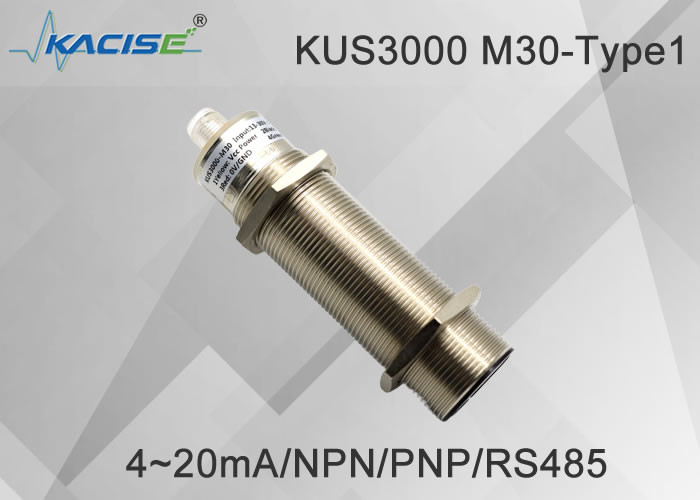

Ausgabeart |
1 Schalter-Ausgang PNP-Ausgang normalerweise offen und lange geschlossen kann kalibriert werden 2 Schalter-Ausgang NPN-Ausgang normalerweise offen und lang geschlossen programmierbar 3 Analogspannungsausgang 0-10V programmierbar. 4 Analog 4-20mA Ausgang programmierbar 5 RS485 Ausgang E4 programmierbar. |
Überströmung | 200 mA, Umkehrpolaritätsschutz, Kurzschlussschutz |
Voreinstellung |
M18 Wechselpunkt A1: 150 mm Wechselpunkt A2: 1000 mm M30 Typ 1 Schaltpunkt A1 200 mm Schaltpunkt A2: 2000 mm M30 Typ 2 Schaltpunkt A1 300 mm Schaltpunkt A2: 4000 mm M30 Typ 3 Schaltpunkt A1 500 mm Schaltpunkt A2: 6000 mm |
Ausgangsspannungsabfall | ≤ 2,5 V |
Wiederholbarkeit | ≤ 1 % |
Ein-Aus-Ebene f | Hohe Frequenz kann angepasst werden |
Standardhysterese-Charakteristikamplitude | 5% des festgelegten Wertes, spezielle Anforderungen können angepasst werden |
Temperaturkompensationsbereich | -40°C bis 85°C |
TTemperaturRAusrüstung
Betriebstemperatur | -25...70°C (~248...343K) |
Lagertemperatur | -40...85°C ((233...358K) |
Beschreibung des mechanischen Teils
Gleiche Maschine | V1-Anschluss ((M12×1), 4-Pin |
Schutzklasse | IP65 Andere können angepasst werden |
Schalenmaterial | Vernichtungs- und Vernichtungsanlagen |
Anmerkung: Wenn das Produkt M18 und das Produkt M30 einen analogen Ausgang von 4-20mA aufweisen, unterscheidet sich die Anschlussmethode des Zählers von der des Produkts 550,600.Da das Ausgangsgerät der Produkte M18 und M30 mit VDD versorgt wird, wie in Abbildung 1 dargestellt, sollte der Zähler an den Stromversorgungsanschluss angeschlossen werden. Zwischen dem Ausgangsterminal und dem Ausgangsterminal ist die Anschlussanweisung in Abbildung 2 dargestellt:
Abbildung 1 Leistungsschaltkreislauf
Abbildung 2 Schema der Anschlussmethode
5. Beschreibung der Sensorfunktion
Einstellung und Anpassung von Schaltpunkt- und Intervallvorbereitungen von Schalt- und analogen Ausgangsprodukten
Der Schalterwert und der analoge Ausgang können mit dem Einstellterminal eingestellt werden. Insbesondere können 8 Arbeitsmodi eingestellt werden.
Die spezifische Festsetzungsmethode für jede Art von Bohnenmehl besteht aus den folgenden Schritten.
Im ersten Schritt wählt der Benutzer selbst eine von ihm festgelegte Entfernung aus oder setzt den Sensor in einen Wellenverlustzustand.
Der zweite Teil ist, das Kalibriergerät an die Stromversorgung oder GND anzuschließen, es anzuschließen, bis das gelbe Licht blinkt (wenn die Welle verloren geht, blinkt das rote Licht).
Im dritten Schritt wählt der Benutzer die zweite von sich selbst eingestellte Entfernung aus oder lässt den Sensor den verlorenen Wellenzustand eingeben.
Der vierte Schritt, verbinden Sie das Kalibriergerät mit GND oder Stromversorgung (der Zustand ist anders als der zweite Schritt), halten Sie es angeschlossen, bis das gelbe Licht blinkt (wenn die Welle verloren geht,das rote Licht blinkt).
Es gibt 8 Arbeitsmodi der Schalter-Ausgabe
1. Fenster im normalen offenen Modus (Analog-Ausgabeprodukte sind im positiven linearen Arbeitsmodus oder im Abstandsmessmodus).
2. Normal geschlossenes Fenstermodus (Analog-Ausgabeprodukt im negativen linearen Arbeitsmodus oder im Messmodus des Flüssigkeitsniveaus).
3- Ein Punkt normalerweise offen.
4- Ein Punkt, normalerweise geschlossener Modus.
5Ein-Punkt-normaler offener Modus mit großem Hystereseintervall.
6Ein Punkt ist normalerweise geschlossen mit einem großen Hystereseintervall.
7. ob der normalerweise offene Modus erkannt wird.
8. ob der normal geschlossene Modus erkannt wird.
Beschreibung der Produkte des RS485-Ausgangsmodells.
Es gibt 3 Arbeitsmodi,
1: Automatischer Messmodus, der Sensor misst kontinuierlich den Flüssigkeitsgehalt und die Entfernung, und der Benutzer kann die Messergebnisse jederzeit über die Schnittstelle 485 ablesen.
2: Wenn der Benutzer keine 485-Kommunikation initiiert, startet der Sensor eine Messung und meldet das Ergebnis.
3: Schlafmodus, das Produkt tritt in den Schlafmodus ein, der Benutzer weckt den Sensor zunächst über die Schnittstelle 485 auf und startet dann eine Messung und erhält das Ergebnis, bevor der Sensor wieder schläft.
Definition der Bedeutung der LED-Anzeige | |||
Bei der Kalibrierung | Während der normalen Arbeit | ||
Rotlicht | Schön | Fehleranzeige | Fehleranzeige |
Auslöschen | normale Arbeit | normale Arbeit | |
Flimmern | Anzeigt den Status der Kalibrierstation | Sie ist bedeutungslos. | |
Gelbes Licht | Schön | - Was ist los? | Detektiertes Objekt |
Auslöschen | - Ich weiß. | Das gemessene Objekt ist verloren | |
Flimmern | Weist die Kalibrierstufe an, die aktuelle Position zu sperren und kann zum nächsten Kalibrierzustand wechseln | Der Echo-Verlust und der Echo-Erkennungszustand wechseln. | |
Blaues Licht | Schön | normale Stromversorgung | normale Stromversorgung |
Auslöschen | Abnormale Stromversorgung | Abnormale Stromversorgung | |
Flimmern | Anzeigt, dass der Benutzer den Sensor zur aktuellen Zeit kalibrieren kann | Sie ist bedeutungslos. |
KUS
|
Arten von | Ausgabe | Reichweite | Beschreiben Sie | |
M18 | M18 Gehäuse, maximale Messweite 1 Meter | ||||
M30-Typ1 | M30 Höchstmessbereich 2 Meter | ||||
M30-Typ2 | M30 Höchstmessbereich 3 Meter | ||||
M30-Typ3 | M30 Maximalmessbereich ist 6 Meter, 8 Meter können angepasst werden | ||||
Individualisiert | Shell unterstützt Benutzeranpassungen | ||||
NPN | Ausgang als NPN | ||||
PNP | Ausgabe als PNP | ||||
10 Abstimmung | Der Ausgang ist analog 0-10V, die Stromversorgung ist größer als 11V | ||||
5Vout | Der Ausgang ist analog 0-5V, die Stromversorgung ist größer als 6V | ||||
Ausfall | Die Ausgabe ist analog 4-20mA | ||||
RS485 | Die Ausgabe ist RS485 Modbus-Protokoll, bitte lesen Sie die Software-Schnittstelle Handbuch für eine spezifische Beschreibung. | ||||
XXX mm | Der Kunde gibt das lineare Intervall oder das Schaltintervall an, das in der Fabrik eingestellt werden kann | ||||
KUS | M30 | RS485 | 2000 mm |
