| Herkunftsort: | China |
| Markenname: | Kacise |
| Modellnummer: | KUS630 |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | 15*15*10cm, 0.5kg |
| Lieferzeit: | 5-8 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100+ |
| Bereich: | 0~10m | Ausgabe: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Stromversorgung: | 3.3-24 V | Arbeitsstrom: | ≤45mA |
| Temperatur-Ausgleich: | Ja | Arbeitstemperatur: | -25… 70℃ (248… 343K) |
| Schutzklasse: | IP68 | Schalenmaterial: | PTFE/PVDF |
| Meßgenauigkeit: | ≤1 % |

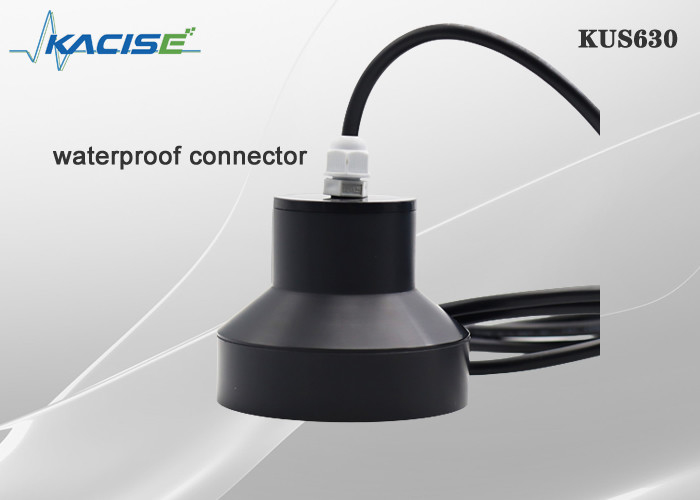

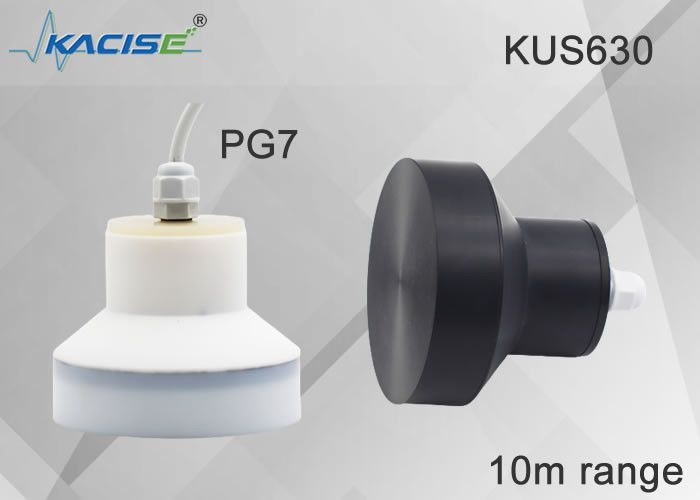

Ultraschall-Füllstandsmesser der Serie KUS630
1.Eigenschaften
2. Einführung
Das korrosionsbeständige Ultraschall-Füllstandsmessgerät ist ein digitales Füllstandsmessgerät, das von einem Mikroprozessor gesteuert wird.Bei der Messung wird die gepulste Ultraschallwelle vom Sensor (Transducer) gesendet, die Schallwelle wird von der Oberfläche des Objekts reflektiert und vom selben Sensor empfangen, in ein elektrisches Signal umgewandelt und der Abstand zwischen Sensor und gemessen Objekt wird durch die Zeit zwischen dem Aussenden und Empfangen der Schallwelle berechnet..Da das korrosionsbeständige Ultraschall-Füllstandsmessgerät berührungslos misst, ist das gemessene Medium nahezu unbegrenzt und kann in großem Umfang zur Messung der Höhe verschiedener flüssiger und fester Materialien verwendet werden.
3. Abmessungen
Einheit im Diagramm ist mm
4. Elektrische Anschlüsse und Signaldefinitionen
| Zeilenreihenfolge | CFarbe | DDefinition |
| 1 | Rot | Macht ist positiv |
| 2 | Schwarz | Stromrückleitungserde |
| 3 | Gelb | Analogausgang, Spannungsausgang, Stromausgang Schaltausgang |
| 4 | Blau | RS485 A+ oder uart TXD |
| 5 | Grün | RS485 B- oder uart RXD |
| Kabelfarbe | Zeilenreihenfolge | Beschreiben | Anmerkung |
| rot | 1 | unterstützt von | 3,3 V-30 V breiter Spannungseingang |
| Schwarz | 2 | Masse | |
| gelb | 3 | Ausgang schalten | Schaltklemme, Belastbarkeit 1A 60V, unterstützt bis zu zwei Schaltausgänge mit unabhängiger Logik, die beiden Klemmen sind die beiden Kontakte des Schalters, unterscheiden nicht zwischen Plus- und Minuspol und können beliebig verbunden werden. |
| Weiß | 4 | Ausgang schalten | |
| braun | 4 | RS485A+ | |
| grün | 5 | RS485B- |
5. Parameterbeschreibung
| MModell:KUS630 | |
| Messbereich |
0,6 m ... 10 m |
|
Blinder Fleck |
0 ... 0,6 m (Instabiler Arbeitsbereich liegt innerhalb von 0,6 m, es wird nicht empfohlen, in diesem Bereich zu arbeiten);Die Version mit minimalem Blindbereich von 0,3 m kann erreicht werden, was angepasst werden muss. |
| Versorgungsspannung | 3,3 ... 24 V DC, Restwelligkeit 10 %SS |
|
Arbeitsstrom |
≤ 45 mA (höchste Messgeschwindigkeit) Low-Power-Version, der Stromverbrauch im Ruhezustand beträgt weniger als 0,3 mA, der Stromverbrauch beim Senden beträgt 20 mA (weniger als 2 ms) und der Stromverbrauch beim Empfangen beträgt nicht mehr als 8 mA (weniger als 150 ms). |
|
Ausgangssignal |
1:Programmierbarer Analogausgang 0-10V. 2: RS485-Ausgang. 3: Serieller Uart-Ausgang 4:4-20mA Ausgang 5: Schaltausgang |
| Meßgenauigkeit | ≤1 % |
| Temperaturkompensation | Jawohl |
Arbeitsbedingungen
| Arbeitstemperatur | -25…70℃(248...343K) |
| Lagertemperatur | -40…85℃(233...358K) |
Andere Anweisungen
| Elektrische Verbindung | 5-adriges Kabel (Analogausgang), 6-adriges Kabel (Schaltausgang)； |
| Schutzklasse | IP68 |

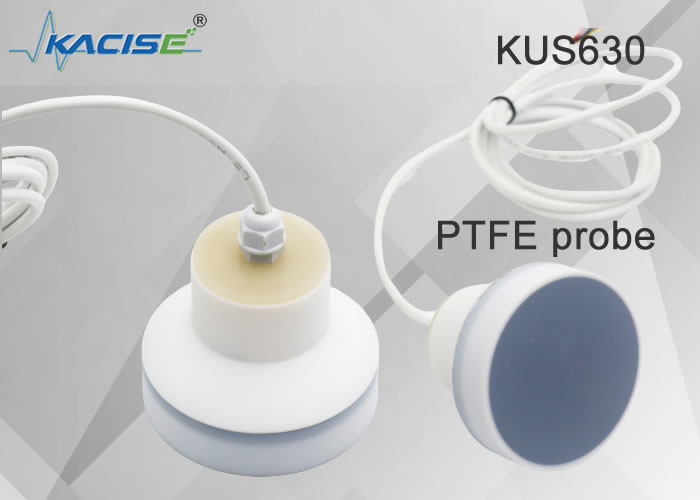

| Schalenmaterial | PTFE/PVDF |
6.Weitere Informationen
Der Ultraschall-Objekt-/Flüssigkeits-Füllstandsmesser ist am oberen Teil des Behälters installiert.Unter der Funktionssteuerung der Kombinationseinheit und der elektronischen Komponenten sendet die Sonde einen Strahl von Ultraschallimpulsen über 20000 Hz auf das Messobjekt.Da sich die Temperatur auf die Schallgeschwindigkeit auswirkt, sollte das Messgerät die Temperatur messen, um die Schallgeschwindigkeit zu korrigieren.Es gibt viele Optionen für das Vierleitersystem, das gleichzeitig 4-20 mA, RS485-Kommunikation, zwei Relaisausgänge und auch eine Stromversorgung mit 220 VAC bieten kann.
7. Bestellinformationen
| KUS | MModell | ÖAusgang | REngel | Dbeschreibe |
| 630B | Unterstützung der Anpassung | |||
| Mass angefertigt | ||||
| 0-10V | Analoger 0-10-V-Ausgang | |||
| 0-5V | Analoger 0-5V-Ausgang | |||
| 0-3V | Analoger 0-3V-Ausgang | |||
| 4-20mA | Analoger 4-20-mA-Ausgang | |||
| SW | Ausgang schalten | |||
| Uart | Uart serieller Ausgang MODBUS RTU-Protokoll | |||
| RS485 | RS485-Ausgang MODBUS RTU-Protokoll | |||
| XXXmm |
XXX mm steht für den maximalen Messabstand (Standard 1000 mm) |
|||
| KUS | 550 | RS485 | 10000mm | |
