Herkunftsort: | China |
Markenname: | Kacise |
Modellnummer: | KUS550 / KUS600 / KUS630 / KUS640 |
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | 15*20*15cm, 0.3kg |
Lieferzeit: | 5-8 Werktage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100+ |
Bereich: | 1m~10m | Versorgungsspannung: | 3,3… 30 VDC |
---|---|---|---|
Arbeitsstrom: | ≤ 10 MA | Ausgangssignal: | 4-20mA/NPN/PNP/RS485 |
Meßgenauigkeit: | ≤ 1% F.S. | Temperatur-Ausgleich: | Ja |
Entfernungsauflösung: | 0,1mm | Arbeitstemperatur: | -40… 85℃ (233… 358K) |
Schutzklasse: | IP68 | Schalenmaterial: | PVDF |
Elektrische Verbindung: | Kabel 5-core (Analogergebnis), Kabel mit 6 Kernen (Schalterertrag) |

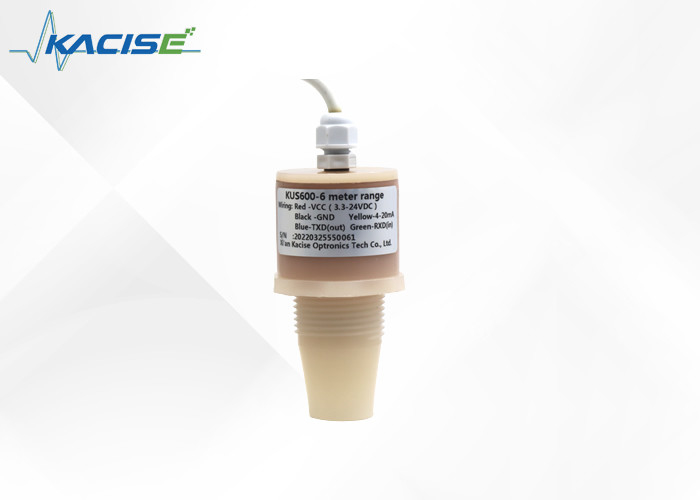

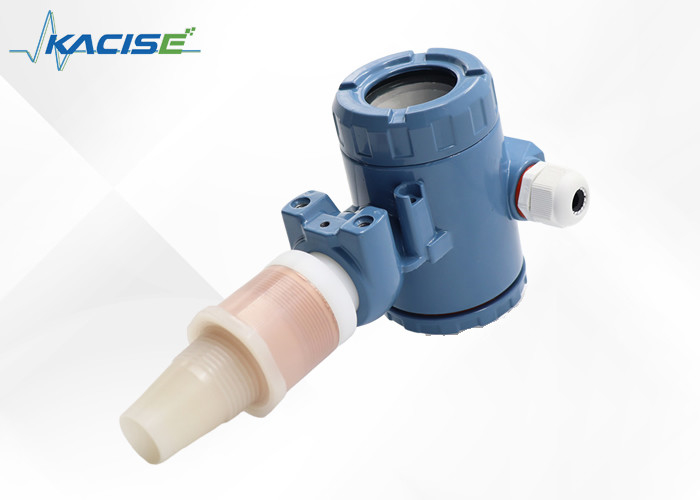

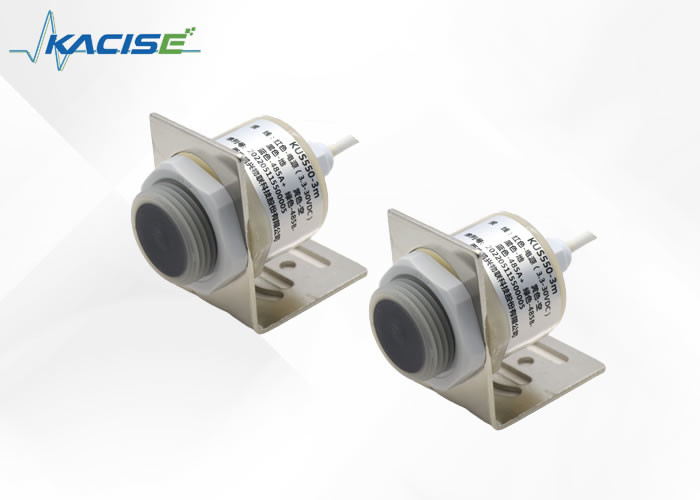

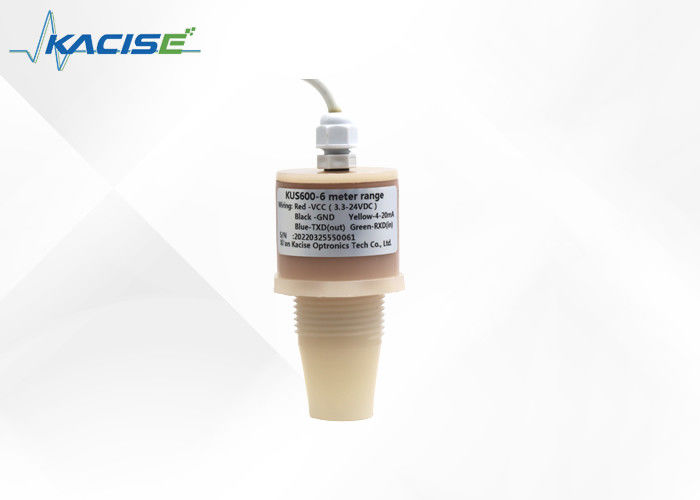

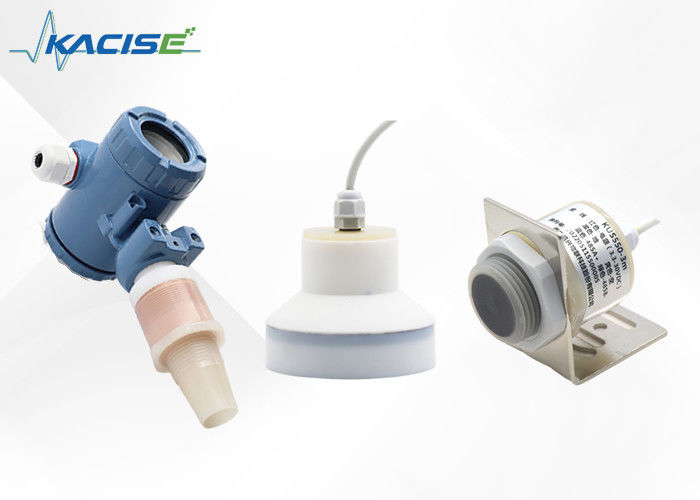

Ultraschallsensor der KUS-Serie
1. Eigenschaften
2. Beschreibung
Der Ultraschall-Objekt-/Flüssigkeitsfüllstandssensor ist im oberen Teil des Behälters installiert und unter der funktionalen Steuerung der kombinierten Einheit und der elektronischen Komponenten sendet die Sonde einen Strahl von Ultraschallimpulsen an das Messobjekt.Die Schallwelle wird von der Oberfläche des Objekts reflektiert, und ein Teil des reflektierten Echos wird von der Sonde empfangen und in ein elektrisches Signal umgewandelt.Die Zeit von der Ultraschallemission bis zum erneuten Empfang ist proportional zum Abstand der Sonde zum Messobjekt.Die Elektronik erfasst diese Zeit und errechnet aus der bekannten Schallgeschwindigkeit die gemessene Entfernung, so dass der Füllstandswert errechnet werden kann.Da sich die Temperatur auf die Schallgeschwindigkeit auswirkt, sollte das Messgerät die Temperatur messen, um die Schallgeschwindigkeit zu korrigieren.Es gibt viele Optionen für das Vierdrahtsystem, das gleichzeitig 4-20-mA- und RS485-Kommunikation unterstützen kann.
Neben einem geringen Stromverbrauch weisen sie auch eine hervorragende Korrosionsbeständigkeit auf. Bei der Messung wird die gepulste Ultraschallwelle vom Sensor (Wandler) gesendet und die Schallwelle vom selben Sensor empfangen, nachdem sie von der Oberfläche des Objekts reflektiert wurde , in ein elektrisches Signal umgewandelt und aus der Zeit zwischen Aussendung und Empfang der Schallwelle der Abstand zwischen Sensor und Messobjekt berechnet .Da das korrosionsbeständige Ultraschall-Füllstandsmessgerät berührungslos misst, ist das gemessene Medium nahezu unbegrenzt und kann in großem Umfang zur Messung der Höhe verschiedener Flüssigkeiten und fester Materialien verwendet werden.
3.Niedriger Stromverbrauchsmodus
Der auf 2 eingestellte Arbeitsmodus ist ein Arbeitsmodus mit geringem Stromverbrauch.
So realisieren Sie den Ultraschall-Füllstands- und Abstandssensor mit geringem Stromverbrauch
a) Verwenden Sie Low-Power-ICs
Wir verwenden fast neue ICs, wodurch der Stromverbrauch normalerweise gering ist.
b) Steuern Sie die Leistung jedes Schaltkreises im Sensor.
Es gibt drei Teile der Schaltung im Sensor, die Sendeschaltung, die Empfangsschaltung und die Grundschaltung der MCU.Die MCU realisiert das Energieverbrauchsmanagement, indem sie die Steuerung der Arbeit jedes Teils der Schaltung ermöglicht und dann den Energieverbrauch steuert.
c) Wenn die MCU selbst nicht arbeitet, wechselt sie in den Schlafmodus, um den Stromverbrauch weiter zu reduzieren.
4.Installationsbedingungen
Wenn der Sensor bei einer Umgebungstemperatur installiert wird, die unter 0℃ fällt, sollte er die Schutzmaßnahmen gut erfüllen.Bei direkter Montage des Sensors in einer Durchgangsbohrung mit den Stahlmuttern muss dieser in der Mitte des Gehäusegewindes befestigt werden.
5.Bestellinformationen
KUNS | Modell | ÖAusgang | maximale Reichweite | Beschreibung |
550/600/630/640 | ||||
Angepasst | ||||
SW-1 | Schaltausgang, SW-1 für einen Schaltausgang, SW-2 für 2 Schaltausgänge | |||
mA | 3-adriger 4-20-mA-Ausgang | |||
5V | Ausgang ist Vout 0-5V | |||
3V | Ausgang ist Vout 0-3V | |||
RS485 | Ausgang ist RS485 | |||
TTL | UART-TTL-Ausgang | |||
XX M |
XX m ist die maximale Reichweite, die erkannt werden kann, die maximale Reichweite beträgt 5 Meter Standard ist 2,5 m |
|||
KUS | 550 | RS485 | 2m |
