Pointek CLS300 - Standard

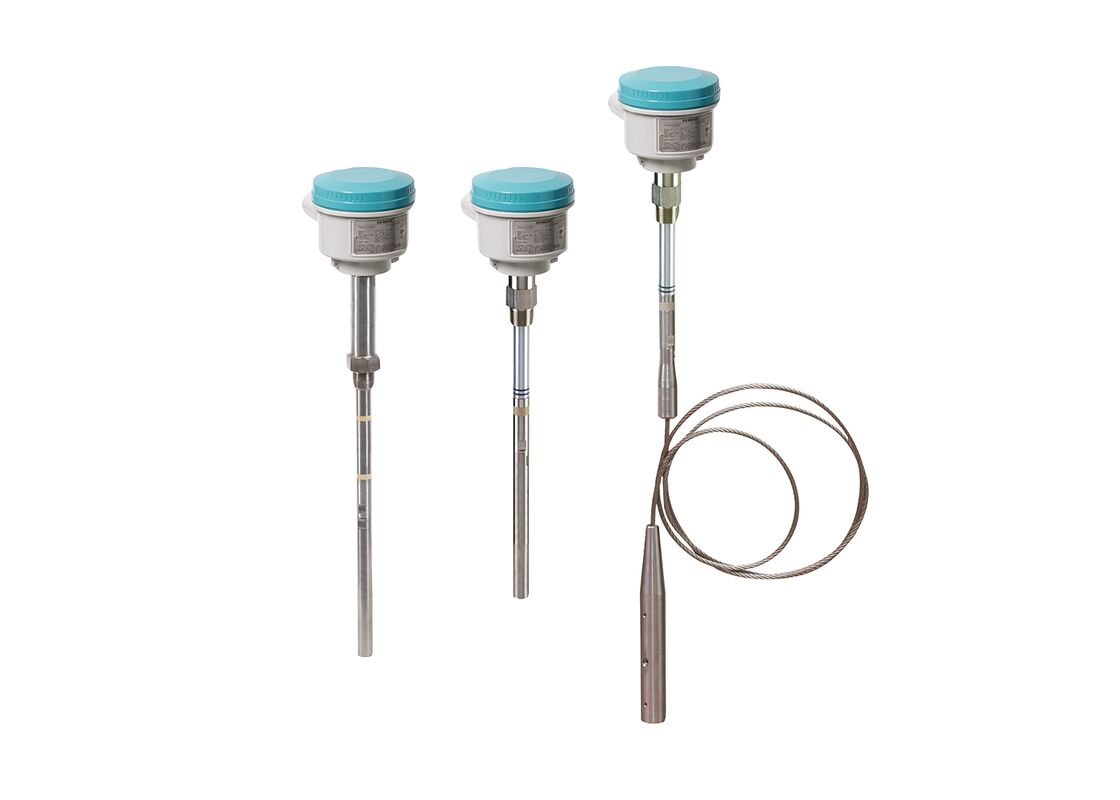

Der Pointek CLS300 (Standardausführung) ist ein kapazitiver Frequenzumkehr-Pegel- und Materialdetektionsschalter, der optionale Stab- oder Kabelkonfigurationen mit konfigurierbarem Ausgang bietet. Er wurde für anspruchsvolle industrielle Bedingungen entwickelt und detektiert zuverlässig Flüssigkeiten, Feststoffe, Schlämme, Schaum und Grenzflächen, selbst unter hohem Druck und hoher Temperatur. Seine fortschrittliche Abstimmungsfähigkeit kompensiert effektiv Materialansammlungen an der Sonde.
Produktvarianten
7ML5650-.....-....
CLS300, STANDARD, STABVERSION, GEWINDE/FLANSCH |
7ML5651-.....-....
CLS300, ANALOG, KABELVERSION, GEWINDE/FLANSCH |
7ML5652-.....-....
CLS300, ANALOG, HOCHTEMPERATURSTAB, GEWINDE/FLANSCH |
Zugehörige Produkte & Zubehör
| Teilenummer |
Beschreibung |
| 7ML1830-1AP | EASY AIMER II, ALUMINIUM, 3/4 ZOLL NPT MIT 1 ZOLL VERZINKTER KUPPLUNG |
| 7ML1830-1AQ | EASY AIMER II, ALUMINIUM, 3/4 ZOLL NPT MIT 3/4 - 1 ZOLL PVC-KUPPLUNG |
| 7ML1830-1JA | KABELVERSCHRAUBUNG, 1/2" NPT, Allzweck-DIP |
| 7ML1830-1JB | KABELVERSCHRAUBUNG, 1/2" NPT, explosionsgeschützt |
| 7ML1830-1JC | KABELVERSCHRAUBUNG, M20 x 1,5, (allgemeine Verwendung und Staubexplosionsschutz) |
| 7ML1830-1JD | KABELVERSCHRAUBUNG, M20 x 1,5 HF, (EP) |
| 7ML1830-1JE | Testmagnet |
| 7ML1830-1JF | VERSTÄRKER / STROMVERSORGUNG DIGITALE VERSION |
| 7ML1830-1JK | LCD-ANZEIGE FÜR CLS 200, DIGITAL |
| A5E01163688 | Kit, 316L Edelstahl-Kabelverlängerung, 1 Meter, CLS300/LC300 |
| A5E01163689 | Kit, 316L Edelstahl-Kabelverlängerung, 3 Meter, CLS300/LC300 |
| A5E01163690 | Kit, 316L Edelstahl-Kabelverlängerung, 5 Meter, CLS300/LC300 |
| A5E01163691 | Kit, 316L Edelstahl-Kabelverlängerung, 10 Meter, CLS300/LC300 |
| A5E01163693 | Kit, 316L Edelstahl-Kabelverlängerung, 15 Meter, CLS300/LC300 |
| A5E01163695 | Kit, 316L Edelstahl-Kabelverlängerung, 20 Meter, CLS300/LC300 |
| A5E01163698 | Kit, 316 Edelstahl PFA-Kabelverlängerung, 3 METER, CLS300 |
| A5E01163699 | Kit, 316 Edelstahl PFA-Kabelverlängerung, 5 METER, CLS300 |
| A5E01163700 | Kit, 316 Edelstahl PFA-Kabelverlängerung, 10 METER, CLS300 |
| A5E01163701 | Kit, 316 Edelstahl PFA-Kabelverlängerung, 15 METER, CLS300 |
| A5E01163702 | Kit, 316 Edelstahl PFA-Kabelverlängerung, 20 METER, CLS300 |
| A5E01163719 | Kit, 316L Edelstahlstab 180 mm (7,09") |
| A5E01163720 | Kit, 316L Edelstahlstab 330 mm (12,99") |
| A5E01163721 | Kit, 316L Edelstahlstab 580 mm (22,83") |
| A5E01163722 | Kit, 316L Edelstahlstab 830 mm (32,68") |
| A5E01163723 | Ersatz-Elektronik mit Treiber, CLS300 Standard. Für die Verwendung mit Stab- oder Kabelversionen mit einer maximalen Länge von 5 m |
Hauptvorteile
- Die Active-Shield-Technologie stellt sicher, dass die Messgenauigkeit durch Materialansammlungen oder Düsenstörungen im Active-Shield-Bereich nicht beeinträchtigt wird
- Die massive Stabkonstruktion bietet außergewöhnliche Leistung unter extrem abrasiven Bedingungen
- Drei LED-Anzeigen für Einstellungssteuerung, Ausgangsstatus und Leistungsüberwachung
- Hochtemperaturversion, die bis zu 400 °C (752 °F) betrieben werden kann
Anwendungen
Die Standardversion des Pointek CLS300 verfügt über drei LED-Anzeigen mit grundlegenden Relais- und Festkörper-Schalteralarmen. Sein robustes Design macht ihn besonders geeignet für Anwendungen mit schweren Feststoffen und abrasiven Materialien, wie sie beispielsweise in der Bergbauindustrie vorkommen. Die vollständig vergossene Elektronik wird durch Kondensation, Staub oder Vibrationen nicht beeinträchtigt.
Benetzte Komponenten bestehen aus Edelstahl mit einem PFA-Schutz für hohe chemische Beständigkeit, während die Hochtemperaturversion Keramik und Edelstahl verwendet. Das Gerät detektiert Materialien mit sowohl niedrigen als auch hohen Dielektrizitätskonstanten präzise. Die einzigartige Active-Shield-Technologie unterdrückt effektiv Störungen durch Materialansammlungen oder verlängerte Installationsdüsen.
Das modulare Design des Pointek CLS300 bietet umfangreiche Konfigurationsoptionen, Prozessanschlüsse, Erweiterungen und Zulassungen, um spezifische Anwendungsanforderungen für Temperatur und Druck zu erfüllen. Dieses Design vereinfacht die Bestellvorgänge und reduziert den Lagerbedarf. Verfügbare Sondenkonfigurationen umfassen sowohl Stab- als auch Kabelversionen.
Hauptanwendungen:
- Flüssigkeiten und Schlämme
- Schüttgüter
- Umgebungen mit hohem Druck und hoher Temperatur
- Gefahrenbereiche
- Mahl- und Bergbauanwendungen
Konfiguration
Technische Daten
Betriebsart
Kapazitive Pegeldetektion mit Frequenzumkehr
Eingang
Gemessene Variable: Änderung in PicoFarad (pF)
Ausgang
Relaisausgang:
• 1 Wechsler Form C Relais
• Max. Kontaktspannung: 30 V DC / 250 V AC
• Max. Kontaktstrom: 5 A (DC) / 8 A (AC)
• Max. Schaltleistung: 150 W (DC) / 2 000 VA (AC)
• Zeitverzögerung (EIN und/oder AUS): 1 ... 60 s
Festkörperausgang
• Ausgang: Galvanisch getrennt
• Schutz: Gegen Verpolung (bipolar)
• Max. Schaltspannung: 30 V (DC) / 30 V Spitze (AC)
• Max. Laststrom: 82 mA
• Spannungsabfall: < 1 V, typisch bei 50 mA
• Zeitverzögerung (vor oder nach dem Schalten): 1 ... 60 s
Genauigkeit
Auflösung:
• Min. Empfindlichkeit (pF): 1 % Änderung der tatsächlichen Kapazität
• Max. Temperaturfehler: 0,2 % des tatsächlichen Kapazitätswerts
Installationsbedingungen
Ort: Innen/Außen
Umgebungsbedingungen
• Umgebungstemperatur: -40 ... +85 °C (‑40 ... +185 °F)
• Lagertemperatur: ‑40 ... +85 °C (‑40 ... +185 °F)
Medienbedingungen
• Anwendungen: Flüssigkeiten, Schüttgüter, Schlämme und Grenzflächen sowie viskose Materialien
• Relative Dielektrizitätskonstante εr: Min. 1,5
• Prozesstemperatur:
- Stab-/Kabelversion: -40 ... +200 °C (-40 ... +392 °F)
- Hochtemperaturversion: -40 ... +400 °C (-40 ... +752 °F)
• Prozessdruck: -1 ... +35 bar g (-14,6 ... +511 psi g)
Design
• Material (Gehäuse): Pulverbeschichtetes Aluminium mit Dichtung
• Schutzart: Standard: Typ 4/NEMA 4/IP65
Optional: Typ 4/NEMA 4/IP68
• Kabeleinführung: 2 x M20 x 1,5 Gewinde (Option: 2 x ½" NPT-Rohreinführung einschließlich 1 verschlossener Einführung)
Bedienelemente und Anzeigen
• Anzeigen: 3 LEDs für Sondenstatus, Ausgangsstatus und Stromversorgung
• Potentiometer: 2 Potentiometer für Zeitverzögerung und Empfindlichkeit
• Schalter: 5 DIP-Schalter für Verzögerung EIN/AUS, ausfallsicher hoch/niedrig, Zeitverzögerungstest/Einstellung, hohe/niedrige Empfindlichkeit, Testverzögerungseinstellungen
Stromversorgung
• Versorgung: 12 ... 250 V AC/DC, 0 ... 60 Hz, galvanisch getrennt, 2 W
Zertifikate und Zulassungen
• Allgemeine Verwendung: CSA, FM, CE, UKCA, RCM
• Flammfestes Gehäuse mit IS-Sonde: ATEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 G Ex ia/db [ia Ga] IIC TX Ga/Gb, UKEX ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db
• Staubexplosionsgeschützt mit IS-Sonde: ATEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db UKEX II 1/2 D Ex ia/tb [ia Da] IIIC TX Da/Db CSA/FM Klasse II, Div. 1, Gruppen E, F, G CSA/FM Klasse III T4
• Explosionsgeschütztes Gehäuse mit IS-Sonde: CSA/FM Klasse I, Div. 1, Gruppen A, B, C, D CSA/FM Klasse II, Div. 1, Gruppen E, F, G CSA/FM Klasse III T4
• Marine: Lloyds Register of Shipping, Kategorien ENV1, ENV2 und ENV5
• Überfüllschutz: WHG (Deutschland) VLAREM II (Belgien)
• Sonstiges: Musterzulassung (China)
