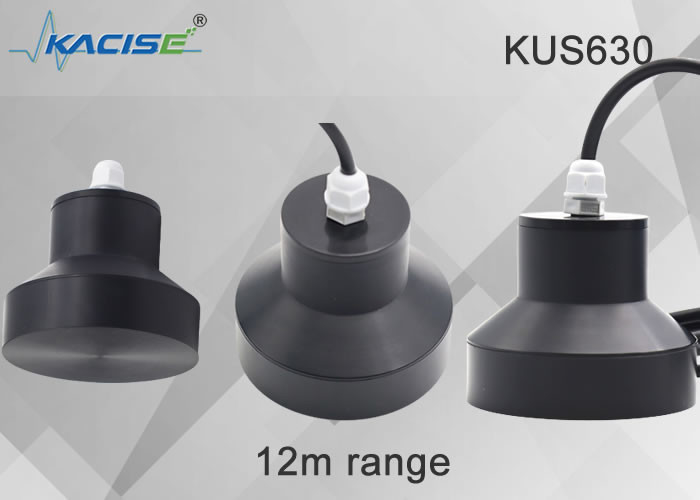

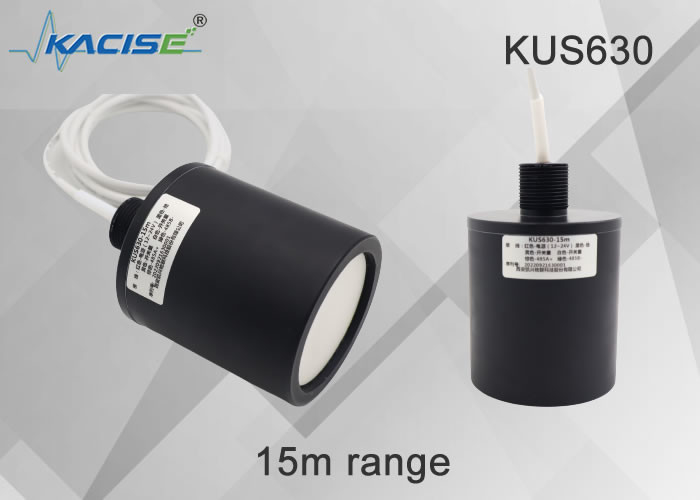

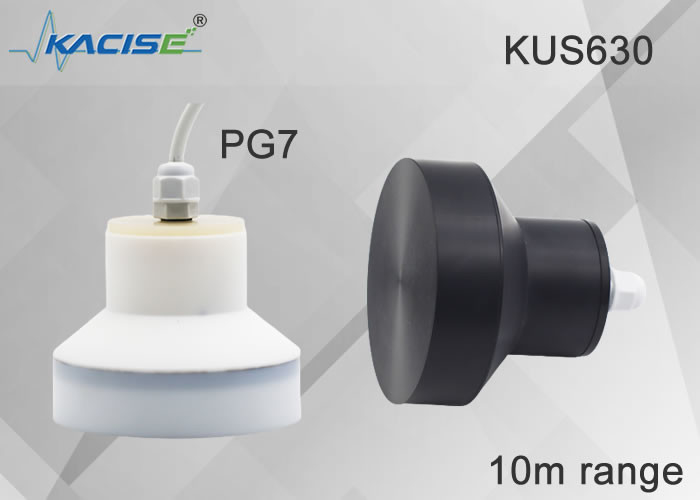

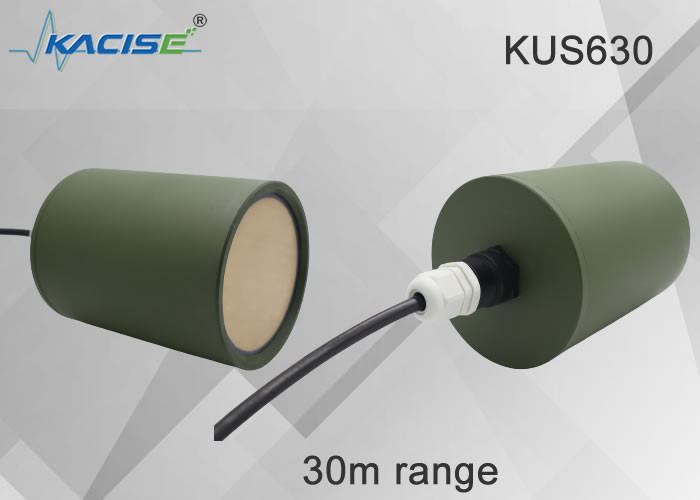

Ultraschall-Füllstandsmesser der Serie KUS630
1.Eigenschaften
- Ausgefeilter Filteralgorithmus zum Ausschluss von Fehlmessungen
- Eine Vielzahl von Algorithmen zur Auswahl der Arbeitsbedingungen, um die Messgenauigkeit zu gewährleisten
- Piezoelektrischer Überspannungsschutz
- Automatische Schallgeschwindigkeits- und Temperaturkompensation
- Echokurvenanzeige, hilfreich für Fehlersuche und Fehlererkennung vor Ort
- Selbstinspektionsfunktion, umfangreiche Selbstinspektionsinformationen, bequem für Benutzer zum Reparieren und Debuggen
- Das Bereichsverhältnis wird erweitert, um zu verhindern, dass der gemessene Wert den Bereich überschreitet und eine Fehleinschätzung verursacht
2. Produktbeschreibung
Ersetzen Sie das teure Radar.
3. Abmessungen
Einheit im Diagramm ist mm
4. Elektrische Anschlüsse und Signaldefinitionen
| Zeilenreihenfolge |
CFarbe |
DDefinition |
| 1 |
Rot |
Macht ist positiv |
| 2 |
Schwarz |
Stromrückleitungserde |
| 3 |
Gelb |
Analogausgang, Spannungsausgang, Stromausgang Schaltausgang |
| 4 |
Blau |
RS485 A+ oder uart TXD |
| 5 |
Grün |
RS485 B- oder uart RXD |
| Kabelfarbe |
Zeilenreihenfolge |
Beschreiben |
Anmerkung |
| rot |
1 |
unterstützt von |
3,3 V-30 V breiter Spannungseingang |
| Schwarz |
2 |
Masse |
|
| gelb |
3 |
Ausgang schalten |
Schaltklemme, Belastbarkeit 1A 60V, unterstützt bis zu zwei Schaltausgänge mit unabhängiger Logik, die beiden Klemmen sind die beiden Kontakte des Schalters, unterscheiden nicht zwischen Plus- und Minuspol und können beliebig verbunden werden. |
| Weiß |
4 |
Ausgang schalten |
| braun |
4 |
RS485A+ |
|
| grün |
5 |
RS485B- |
|
5. Parameterbeschreibung
| MModell:KUS630 |
| Messbereich |
0,8 m ... 20 m
|
|
Blinder Fleck
|
0 ... 0,6 m (Instabiler Arbeitsbereich liegt innerhalb von 0,6 m, es wird nicht empfohlen, in diesem Bereich zu arbeiten);Die Version mit minimalem Blindbereich von 0,3 m kann erreicht werden, was angepasst werden muss. |
| Versorgungsspannung |
3,3 ... 24 V DC, Restwelligkeit 10 %SS |
|
Arbeitsstrom
|
≤ 45 mA (höchste Messgeschwindigkeit)
Low-Power-Version, der Stromverbrauch im Ruhezustand beträgt weniger als 0,3 mA, der Stromverbrauch beim Senden beträgt 20 mA (weniger als 2 ms) und der Stromverbrauch beim Empfangen beträgt nicht mehr als 8 mA (weniger als 150 ms).
|
|
Ausgangssignal
|
1:Programmierbarer Analogausgang 0-10V.
2: RS485-Ausgang.
3: Serieller Uart-Ausgang
4:4-20mA Ausgang
5: Schaltausgang
|
| Meßgenauigkeit |
≤1 % |
| Temperaturkompensation |
Jawohl |
Arbeitsbedingungen
| Arbeitstemperatur |
-25…70℃(248...343K) |
| Lagertemperatur |
-40…85℃(233...358K) |
andere Anweisungen
| Elektrische Verbindung |
5-adriges Kabel (Analogausgang), 6-adriges Kabel (Schaltausgang)； |
| Schutzklasse |
IP68 |

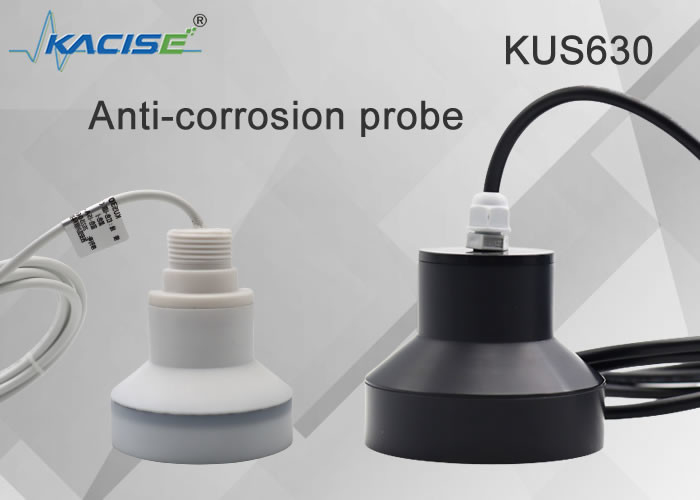

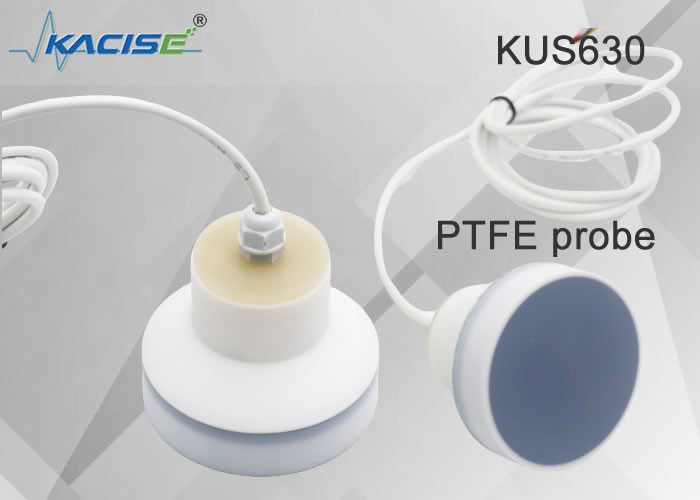

| Schalenmaterial |
PVDF/PTFE |
6. Anwendbare Gelegenheiten:
Schächte, Fabrikwassertanks, Tanks, Kommunaltechnik, Leitungswasser, Abwasserbehandlung, Wasserwirtschaft und Wasserkraft, Eisen und Stahl, Kohlebergwerke, Elektrizität, Petrochemie, städtische Flüsse und Seen, Transport- und Lebensmittelindustrie.
7. Bestellinformationen
| KUS |
MModell |
ÖAusgang |
REngel |
Dbeschreibe |
| |
630 |
Unterstützung der Anpassung |
| Mass angefertigt |
| |
0-10V |
Analoger 0-10-V-Ausgang |
| 0-5V |
Analoger 0-5V-Ausgang |
| 0-3V |
Analoger 0-3V-Ausgang |
| 4-20mA |
Analoger 4-20-mA-Ausgang |
| SW |
Ausgang schalten |
| Uart |
Uart serieller Ausgang MODBUS RTU-Protokoll |
| RS485 |
RS485-Ausgang MODBUS RTU-Protokoll |
| |
XXXmm |
XXX mm steht für den maximalen Messabstand
(Standard 1000 mm)
|
| KUS |
630 |
RS485 |
10000mm |
|
8.Parameter, die Sie kennen müssen
1. Die Art des zu messenden Mediums (flüssig oder fest, spezifischer Name, klares Wasser, Abwasser, Schlamm, Benzin, Diesel, Toluol, Schwefeldioxid usw.) Wenn es flüssig ist, ob Dampf, Nebel, Schaum, Wellen, Rühren, schwebende Gegenstände auf der Flüssigkeitsoberfläche;wenn fest, ob Staub vorhanden ist.
2. Temperatur und Druck des Mediums.
3. Die Korrosivität des Mediums.Wenn es in ein Glas gegeben wird, ist es notwendig zu wissen, ob das Material des Glases eine Korrosionsschutzbeschichtung hat.
4. Der Messbereich beträgt einige Meter und der tote Winkel ist erforderlich.
5. Arbeitsumgebung: wie offene Becken, Becken mit Abdeckungen, horizontale Tanks, vertikale Tanks, Kugeltanks, ob der Tank atmosphärischen Druck hat usw.
6. Betriebsspannung: 24 VDC, optional 220 VAC kann 12 VDC / 9 VDC gemeinsame Stromversorgung angepasst werden.
7. Ausgangssignal: 4~20mA Strom 485/0-3V, 0-5V Spannungsausgang/Relaisausgang.
9. Ausstattungsform: ob ein Display benötigt wird;einteilig oder geteilt.
