Herkunftsort:
China (Festland)
Markenname:
Kacise
Zertifizierung:
ce,ISO9001
Modellnummer:
KUS600
Dokument:
Produkt | Ultraschall-Distanzsensor |
Erfassungsbereich | 300mm~5000mm |
Wandlerfrequenz | ca. 220 kHz |
Ausgang | RS485 + 4-20mA/0-10V |
Eingangsleistung | 3,3V~24V |
IP-Schutzart | IP68 |
Material | PVDF |
Typ | Wasserdicht |
Garantie | 12 Monate |

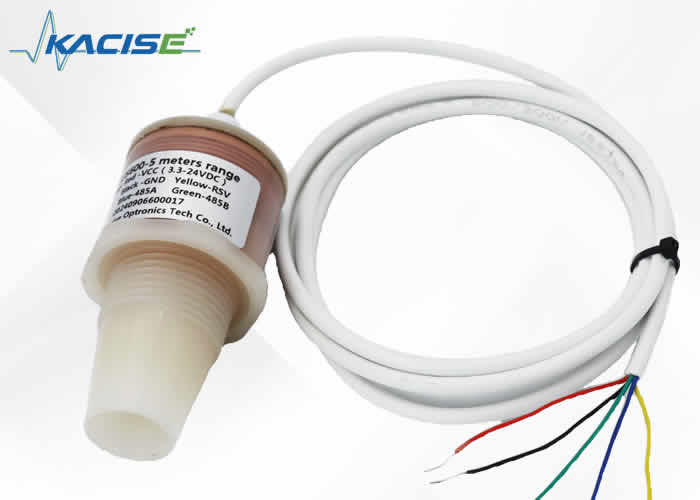

Kabelfarbe | Pin | Beschreibung | Hinweis |
---|---|---|---|
Rot | 1 | Stromversorgung | |
Schwarz | 2 | GND | |
Gelb | 3 | Analogausgang | Der 600B funktioniert in Modus 1 oder 0, kann aber nicht im Energiesparmodus arbeiten, wenn der 4-20mA, 0-3,3V 0-5V Analogausgang verwendet wird. |
Blau | 4 | RS485A+ | TTL-TXD für TTL-Ausgangssignal |
Grün | 5 | RS485B- | TTL-RXD für TTL-Ausgangssignal |
Kabelfarbe | Pin | Beschreibung | Hinweis |
---|---|---|---|
Rot | 1 | Stromversorgung | |
Schwarz | 2 | GND | |
Gelb | 3 | Schaltausgang | Laststrom 1A@60V |
Weiß | 4 | Schaltausgang | |
Braun | 5 | RS485A+ | TTL-TXD für TTL-Ausgangssignal |
Grün | 6 | RS485B- | TTL-RXD für TTL-Ausgangssignal |
Modell | KUS600 |
Messbereich | 600...5000 mm (kann mit 24V Stromversorgung 6 Meter erreichen) |
Blindzone | 600 mm |
Versorgungsspannung | 3,3...24 VDC, Restwelligkeit 10%SS |
Leerlaufversorgungsstrom I0 | ≤ 20 mA aktive Periode und ≤0,3 mA während der Schlafzeit |
Ausgangssignal | 0-10V, 0-3V, 0-5V /4-20mA/NPN/PNP/RS485 Analogausgang |
Messgenauigkeit | ≤1% F.S. |
Temperaturkompensation | Ja |
Auflösung der Entfernungsmessung | 0,1 mm |
Arbeitstemperatur | -40...85℃ (233...358K) |
Lagertemperatur | -40...85℃ (233...358K) |
Elektrischer Anschluss | 5-adriges Kabel (Analogausgang), 6-adriges Kabel (Schaltausgang) |
Schutzart | IP68 |
Gehäusematerial | PVC /PVDF/PTFE/ABS |
Einheit in der Abbildung ist mm
Wenn der Sensor bei Umgebungstemperaturen unter 0℃ installiert wird, sind geeignete Schutzmaßnahmen zu treffen. Bei der Montage des Sensors in einem Durchgangsloch mit Stahlnüssen sollte er in der Mitte des Gehäusegewindes befestigt werden.
