| Herkunftsort: | China |
| Markenname: | Kacise |
| Modellnummer: | KUS630C |
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | 15 * 15 * 10 cm, 1,2 kg |
| Lieferzeit: | 5-8 Werktage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 100+ |
| Bereich: | 15m | Ausgabe: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
|---|---|---|---|
| Stromversorgung: | 3.3-24 V | Arbeitsstrom: | ≤45mA |
| Temperatur-Ausgleich: | Ja | Arbeitstemperatur: | -25… 70℃ (248… 343K) |
| Schutzklasse: | IP68 | Schalenmaterial: | PVDF |
| Meßgenauigkeit: | ≤1 % | ||
| Markieren: | Ultraschallsensor für Autoalarmanlage,KUS630C-Ultraschallwandlersensor,Auto-Ultraschall-Entfernungsmessersensor |
||

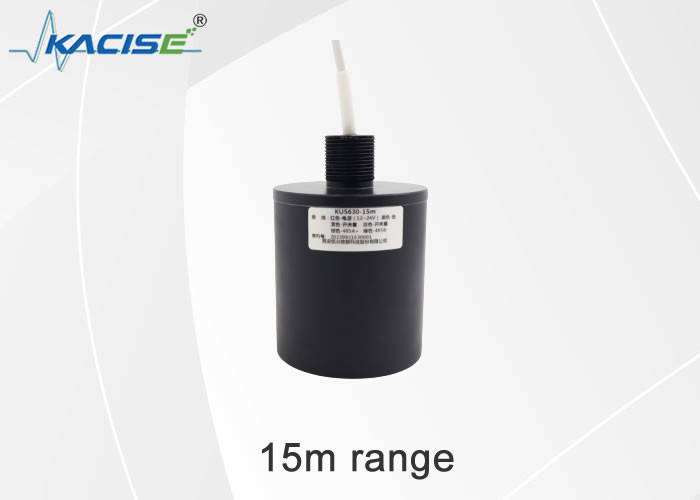

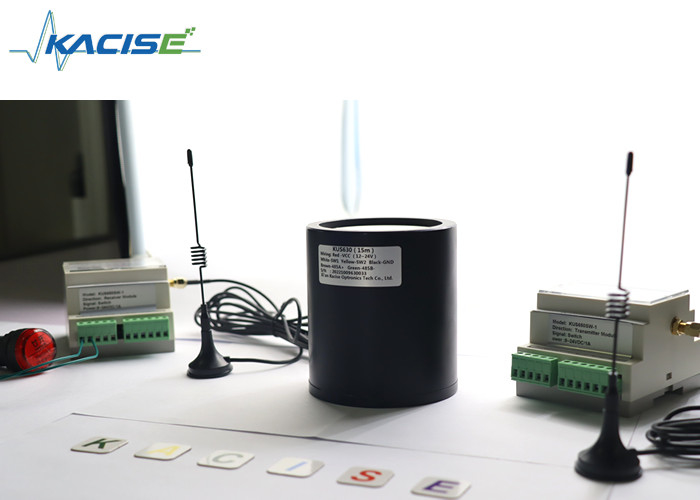

Ultraschall-Füllstandsmesser der Serie KUS630
1.Eigenschaften
2. Abmessungen
Einheit im Diagramm ist mm.
3.Elektrische Anschlüsse und Signaldefinitionen
| Zeilenreihenfolge | CFarbe | DDefinition |
| 1 | Rot | Macht ist positiv |
| 2 | Schwarz | Stromrückleitungserde |
| 3 | Gelb | Analogausgang, Spannungsausgang, Stromausgang Schaltausgang |
| 4 | Blau | RS485 A+ oder uart TXD |
| 5 | Grün | RS485 B- oder uart RXD |
| Kabelfarbe | Zeilenreihenfolge | Beschreiben | Anmerkung |
| rot | 1 | unterstützt von | 3,3 V-30 V breiter Spannungseingang |
| Schwarz | 2 | Masse | |
| gelb | 3 | Ausgang schalten | Schaltklemme, Belastbarkeit 1A 60V, unterstützt bis zu zwei Schaltausgänge mit unabhängiger Logik, die beiden Klemmen sind die beiden Kontakte des Schalters, unterscheiden nicht zwischen Plus- und Minuspol und können beliebig verbunden werden. |
| Weiß | 4 | Ausgang schalten | |
| braun | 4 | RS485A+ | |
| grün | 5 | RS485B- |
4.Parameterbeschreibung
| MModell:KUS630 | |
| Messbereich |
0,8 m ... 15 m |
|
Blinder Fleck |
0 ... 0,6 m (Instabiler Arbeitsbereich liegt innerhalb von 0,6 m, es wird nicht empfohlen, in diesem Bereich zu arbeiten);Die Version mit minimalem Blindbereich von 0,3 m kann erreicht werden, was angepasst werden muss. |
| Versorgungsspannung | 3,3 ... 24 V DC, Restwelligkeit 10 %SS |
|
Arbeitsstrom |
≤ 45 mA (höchste Messgeschwindigkeit) Low-Power-Version, der Stromverbrauch im Ruhezustand beträgt weniger als 0,3 mA, der Stromverbrauch beim Senden beträgt 20 mA (weniger als 2 ms) und der Stromverbrauch beim Empfangen beträgt nicht mehr als 8 mA (weniger als 150 ms). |
|
Ausgangssignal |
1:Programmierbarer Analogausgang 0-10V. 2: RS485-Ausgang. 3: Serieller Uart-Ausgang 4:4-20mA Ausgang 5: Schaltausgang |
| Meßgenauigkeit | ≤1 % |
| Temperaturkompensation | Jawohl |
Arbeitsbedingungen
| Arbeitstemperatur | -25…70℃(248...343K) |
| Lagertemperatur | -40…85℃(233...358K) |
andere Anweisungen
| Elektrische Verbindung | 5-adriges Kabel (Analogausgang), 6-adriges Kabel (Schaltausgang)； |
| Schutzklasse | IP68 |
| Schalenmaterial | PVDF |
5. Bestellinformationen
| KUS | MModell | ÖAusgang | REngel | Dbeschreibe |
| 630C | Unterstützung der Anpassung | |||
| Mass angefertigt | ||||
| 0-10V | Analoger 0-10-V-Ausgang | |||
| 0-5V | Analoger 0-5V-Ausgang | |||
| 0-3V | Analoger 0-3V-Ausgang | |||
| 4-20mA | Analoger 4-20-mA-Ausgang | |||
| SW | Ausgang schalten | |||
| Uart | Uart serieller Ausgang MODBUS RTU-Protokoll | |||
| RS485 | RS485-Ausgang MODBUS RTU-Protokoll | |||
| XXXmm |
XXX mm steht für den maximalen Messabstand (Standard 15000 mm) |
|||
| KUS | 630 | RS485 | 15000mm | |

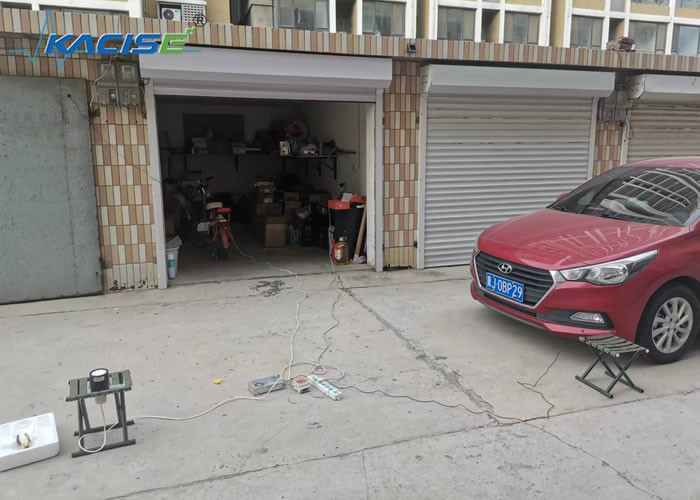

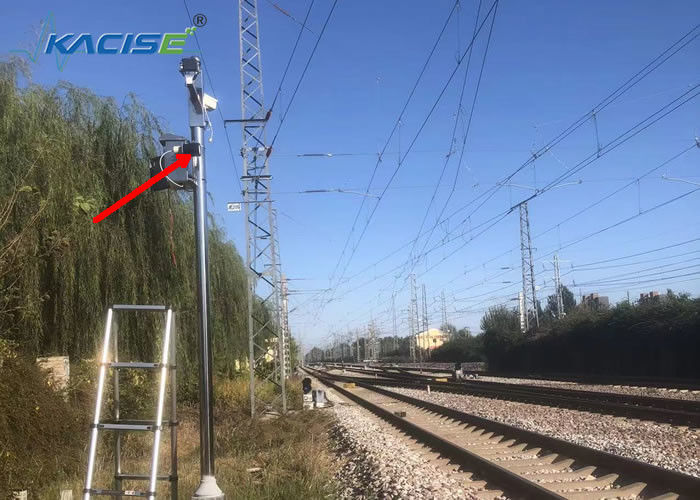

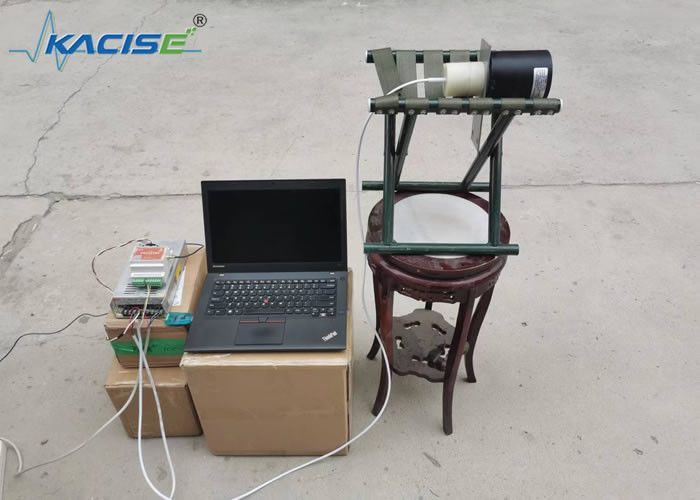

6. Bewerbung
