Name: Oem Ultraschall-Distanzmesssensor KUS3000-Serie mit Schutzklasse IP66
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: KUS3000
Price: 1,000.10 USD
Availability: InStock

Zu Hause > produits > Ultraschallwandler-Sensor >

Oem Ultraschall-Distanzmesssensor KUS3000-Serie mit Schutzklasse IP66

Ultraschall-Näherungssensor

Ultraschallsensor der Serie KUS3000

Ultraschall-Entfernungssensor

Herkunftsort:

China

Markenname:

Kacise

Zertifizierung:

Modellnummer:

KUS3000

Kontakt mit uns

Bitte um ein Angebot

Einzelheiten zum Produkt

Reichweite:

1m~12m

Ausgabe:

4 ~ 20mA/NPN/PNP/RS485

Schutzklasse:

IP-Qualität

Stromversorgung:

13 bis 30 V

Material:

Vernickeln Sie überzogenes Kupfer

Temperatur:

-25~70℃

Genauigkeit:

≤ 1%

Hervorheben:

Ultraschall-Näherungssensor

Ultraschallsensor der Serie KUS3000

Ultraschall-Entfernungssensor

Zahlungs- und Versandbedingungen

Min Bestellmenge

Preis

verhandelbar

Verpackung Informationen

15*20*15cm, 0.3kg

Lieferzeit

5-8 Werktage

Zahlungsbedingungen

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Versorgungsmaterial-Fähigkeit

100+

Verwandte Produkte

KUS-W80 Unterwasserdistanzsensor 200 kHz Transducer Frequenz und geringer Nullstrom zur Unterwasserdistanzmessung

Beste Preis erhalten

KUS-W50 Unterwasserabstandssensor Umkehrpolaritätsschutz und 0,6 m Blindbereich für nahtlose Unterwasserüberwachung

Beste Preis erhalten

KWD200 Ultraschallunterwasserkommunikationssensor

Beste Preis erhalten

Hochgenauigkeit KWD400 360-Grad-Scan-Sonar

Beste Preis erhalten

Kontakt mit uns

86--17719566736

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

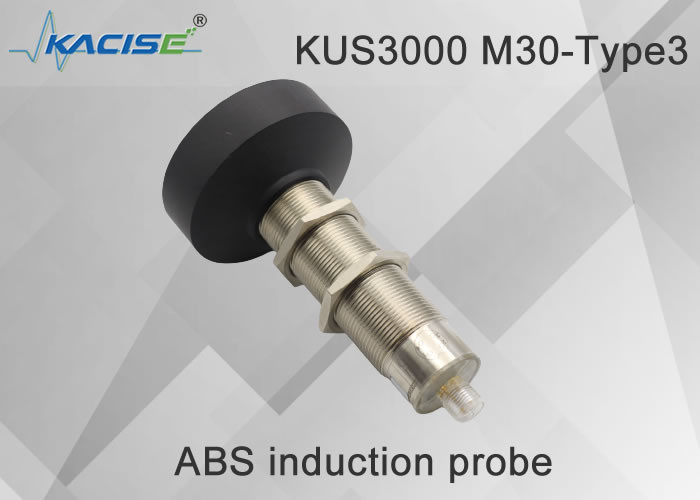

KUS3000 M30-Type3 Ultraschallhöhenmesser

Oem Ultraschall-Distanzmesssensor KUS3000-Serie mit Schutzklasse IP66 0

Kompakt und langlebig
IoT-spezifische Modelle
Hochauflösung und kleine tote Zone

1. Dimensionelle Struktur

Die Einheit ist mm.

Oem Ultraschall-Distanzmesssensor KUS3000-Serie mit Schutzklasse IP66 1

2. Elektrische Schnittstelle

Oem Ultraschall-Distanzmesssensor KUS3000-Serie mit Schutzklasse IP66 2

Anmerkung: Dieses Produkt hat zwei Kabelspezifikationen, und die Kabelverkabelungsanweisungen der beiden Spezifikationen sind wie folgt:

Kabel des Typs A		Kabel des Typs B
Pinn1	Braun	Pinn1	Gelb
Pinn2	Weiß	Pinn2	Schwarz
Pin3	Blau	Pin3	Rot
Pinn4	Schwarz	Pinn4	Grün

Der Standardkabelmix basiert auf den vom Kunden erhaltenen Spezifikationen

3. Technischer Parameter

Modell	KUS3000 M18 KUS3000 M30-Typ1, M30-Typ2, M30-Typ3
Messbereich	0.15~1m/0.2~2m/0.3~4m/0.4~6m/0.6~12m
Versorgungsspannung	13... 30 VDC, spezielle Breitspannungsanforderungen können angepasst werden
Ausgangssignal	1.4-20mA/NPN/PNP/TTL; 2. RS485 Modbus.
Nichtlaststrom I0	≤ 45 mA
Überlaststrom Ie	200 mA, Umkehrpolaritätsschutz, Kurzschlussschutz
Stromverbrauch I0	≤ 15 mA, Ruhezustand ≤ 1 mA, Serienanschluss-Erweckung
Wiederholbarkeit	≤ 1%
Temperaturkompensationsbereich	-40...85°C
Arbeitsumgebungstemperatur	-25...70°C (248...343K)
Lagertemperatur	-40...85°C (233...358K)
Schaltfrequenz f	Höchstfrequenz ≤ 13 Hz kann angepasst werden
Schutzniveau	IP66, andere können angepasst werden
Schalenmaterial	mit einer Breite von mehr als 10 mm,
Verbindungsstück	V1-Anschluss (M12×1), 4-Pin
Versorgungsspannung	3.3-12 DC, Wellenwirbel 10% SS

Anzeiglicht

Blaue LED-Leuchte

Das blaue Licht blinkt, um anzuzeigen, dass die Kalibrierung durchgeführt werden kann. Blau und andere Konstanten zeigen an, dass die Stromversorgung des Sensors normal ist.Das blaue Licht blinkt innerhalb von 5 Minuten, nachdem der Strom eingeschaltet istNach 5 Minuten leuchtet das blaue Licht immer an, um anzuzeigen, dass der Sensor den Befehl "Kalibrieren" nicht empfangen kann. .

Licht mit LED-Lösung

Es wird verwendet, um anzuzeigen, ob das gemessene Objekt erkannt wird.und es kann auf den nächsten Kalibrierzustand geschaltet werden.

Rote LED-Leuchte

Im normalen Betriebszustand ist das rote Licht nicht eingeschaltet und das rote Licht ist eingeschaltet, um auf einen Fehler hinzuweisen.

Während des Kalibrierungsprozesses zeigt das blinkende rote Licht an, dass der Sensor den aktuellen Echoverlust oder den unendlichen Zustand sperrt, und der Benutzer kann zum nächsten Kalibrierungszustand wechseln.

Anmerkung: Wenn das Produkt M18 und das Produkt M30 einen analogen Ausgang von 4-20mA aufweisen, unterscheidet sich die Anschlussmethode des Zählers von der des Produkts 550,600.Da das Ausgangsgerät der Produkte M18 und M30 mit VDD versorgt wird, wie in Abbildung 1 dargestellt, sollte der Zähler an den Stromversorgungsanschluss angeschlossen werden. Zwischen dem Ausgangsterminal und dem Ausgangsterminal ist die Anschlussanweisung in Abbildung 2 dargestellt:

Oem Ultraschall-Distanzmesssensor KUS3000-Serie mit Schutzklasse IP66 3

Abbildung 1 Leistungsschaltkreislauf

Oem Ultraschall-Distanzmesssensor KUS3000-Serie mit Schutzklasse IP66 4

Abbildung 2 Schema der Anschlussmethode

4. Bestellinformationen

KUS	Arten von	Ausgabe		Bereich	Beschreiben
	M18	M18 Gehäuse, maximale Messweite 1 Meter
	M30-Typ1	M30 Höchstmessbereich 2 Meter
	M30-Typ2	M30 Höchstmessbereich 3 Meter
	M30-Typ3	M30 Maximalmessbereich ist 6 Meter, 8 Meter können angepasst werden
	Individualisiert	Shell unterstützt Benutzeranpassungen
		NPN	Ausgang als NPN
		PNP	Ausgabe als PNP
		10 Abstimmung	Der Ausgang ist analog 0-10V, die Stromversorgung ist größer als 11V
		5Vout	Der Ausgang ist analog 0-5V, die Stromversorgung ist größer als 6V
		Ausfall	Die Ausgabe ist analog 4-20mA
		RS485	Die Ausgabe ist RS485 Modbus-Protokoll, bitte lesen Sie die Software-Schnittstelle Handbuch für eine spezifische Beschreibung.
			XXX mm		Der Kunde gibt das lineare Intervall oder das Schaltintervall an, das in der Fabrik eingestellt werden kann
KUS	M30	RS485	6000 mm

5.Anwendung
