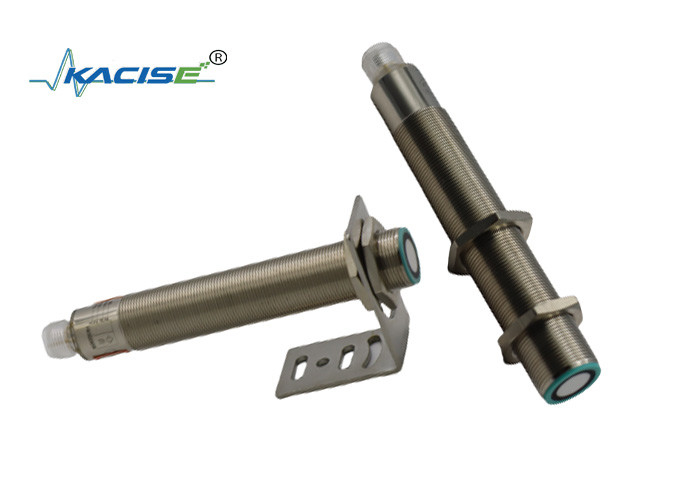

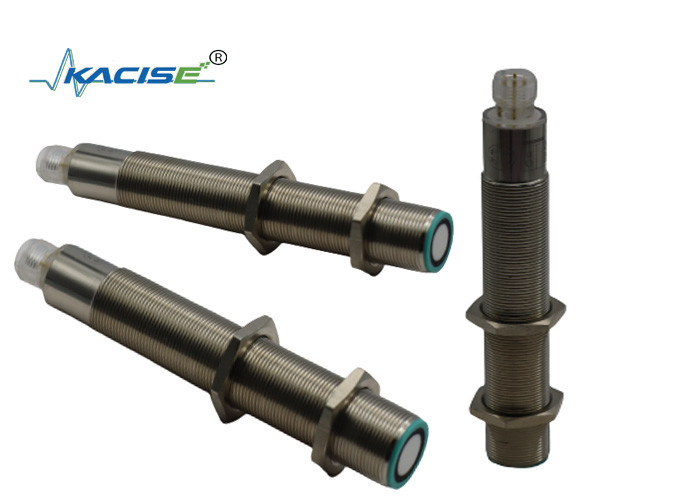

RS485 Ausgabe Signal niedriges Preis Ultraschallflüssigkeitsstandsmesser Messgerät Ultraschall Tankwasserstandssensor
1. - Ich weiß.rIch binEDie
AllgemeinesPECInKatzeIchon
| Sensorbereich |
100... 1000 mm |
| Nicht verwendbarer Bereich |
0... 100 mm |
| Standard-Zielplatte |
100 mm x 100 mm |
| Frequenz des Wandlers |
ca. 220 kHz |
| Antwortverzögerung |
ca. 50 ms |
InneresIchcatAusrüstung/oPerraSiehengmEJahre
| LED blau |
Einschalten |
|
LED-gelb
|
Angabe des Umschaltzustands
Blinken: Programmfunktion Objekt erkannt
|
|
LED rot
|
dauerhaft rot: Fehler Rot,blitzend: Programmfunktion,Objekt nicht erkannt |
EIch...ect- Ich weiß.Kalz spEckInKatzeIchon
| Betriebsspannung UB |
15... 30 V Gleichstrom, Welle 10 % SS |
| Stromzufuhr ohne Last I0 |
≤ 45 mA |
Ich...npAus
| Eingabetyp |
1 TEACH-IN-Eingabe |
|
Betriebsbereich A1: -UB... +1 V, Betriebsbereich A2: +6 V...+UB
|
| Eintrittsimpedanz: > 4,7 kΩ; TEACH-IN-Programmpuls: ≥ 1 s |
OUTPSiet
| Ausgabeart |
1 Schalter-Ausgang E4, NPN NO/NC,programmierbar |
| Nennbetriebsstrom Ie |
200 mA, Kurzschluss-/Überlastschutz |
| Voreinstellung |
Schaltpunkt A1:70 mm Schaltpunkt A2: 800 mm |
| Spannungsabfall |
≤ 2,5 V |
| Wiederholungsgenauigkeit |
≤ 1 % |
| Schaltfrequenz f |
≤ 13 Hz |
| Histerese im Bereich H |
2 % der eingestellten Betriebsstrecke |
| Einfluss der Temperatur |
±1,5% des vollen Skalenwerts |
EinemIchent conDieSieheons
| Umgebungstemperatur |
-25...70°C (~248...343K) |
| Lagertemperatur |
-40...85°C ((233...358K) |
MEchEinIchcAl SpezifikationInKatzeIchon
| Verbindung |
V1-Anschluss ((M12×1), 4-Pin |
| Schutzgrad |
IP67 |
| Materielle Unterkünfte |
mit einer Breite von nicht mehr als 20 mm, |
| Übertrager |
Epoxidharz/höhlene Glaskugelmischung;
Schaumstoff aus Polyurethan, PBT-Abdeckung
|
2. DIchIch...nsIchaufs
3. EIch...EcktraufIchc IchntErfacE EinndsIchgnEinIch...s dEfinIchtIchon
4. BeschreibungIchptIchonof Siehensor Spaß.ctIonen
Anpassen des Parameters
Der Ultraschallsensor verfügt über einen Schalter-Ausgang mit zwei lehrbaren Schaltpunkten, die durch Anbringen der Versorgungsspannung - UB oder + UB - auf den TEACH-IN-Eingang eingestellt werden.Die Versorgungsspannung muss mindestens 1 Sekunde lang auf den TEACH-IN-Eingang angewendet werden..LEDs geben an, ob der Sensor das Ziel während des TEACH-IN-Verfahrens erkannt hat. Der Schaltpunkt A1 wird mit - UB, A2 mit + UB gelehrt. Acht verschiedene Ausgabefunktionen können eingestellt werden.
Wenn Sie den Schaltpunkt ändern möchten, können Sie die Entfernung nur nach dem Einschalten ändern.Der Benutzer kann die Anforderungsdistanz nur nach dem Neustart des Netzes festlegen..
TEEineCH- Ich...N wIchndowmodE, normEinIch...y-opinfSienctIchauf
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Austauschpunkt A1 mit - UB
- Setzen Sie das Ziel auf den Schaltpunkt.
- TEACH-IN-Schaltpunkt A2 mit + UB
TEEineCH- Ich...N wIchndoW modE, normEinIch...y-cIch...VerblüfftfSienctIchauf
- Setzen Sie das Ziel auf den Schaltpunkt.
- TEACH-IN Schaltpunkt A2 mit - UB
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Schaltpunkt A1 mit + UB
TEEineCH- Ich...NswDas istChIchnpoIchnt, normEinIch...y-opinfSien.c.Sieheauf
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Austauschpunkt A1 mit - UB
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände
aus dem Sensorbereich
-TEACH-IN-Schaltpunkt A2 mit + UB
TEEineCH- Ich...NswDas istChIchnpoIchnt, normEinIch...y-cIch...VerblüfftfSiencSieheauf
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie
Objekte aus dem Sensorbereich
- TEACH-IN Schaltpunkt A2 mit - UB
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Schaltpunkt A1 mit + UB
TEAC-IN große Hysterese-Intervall, normal geöffnet
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Schaltpunkt A1 mit + UB
- Setzen Sie das Ziel auf den Schaltpunkt.
- TEACH-IN Schaltpunkt A2 mit - UB
TEAC-IN großes Hystereseintervall, normal geschlossener Modus
- Setzen Sie das Ziel auf den Schaltpunkt.
- TEACH-IN-Schaltpunkt A2 mit + UB
- Setzen Sie das Ziel in der Nähe des Schaltpunktes.
- TEACH-IN-Austauschpunkt A1 mit - UB
TEEineCH- Ich...NdEtecSieheon von oBjects prEs istEnceNormaler offener Modus
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände
Sensorbereich
- TEACH-IN Schaltpunkt A2 mit - UB
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Gegenstände
Sensorbereich
- TEACH-IN-Schaltpunkt A2 mit + UB
TEEineCH- Ich...NdEtecSieheon von oBjects prEs istEnceNormal geschlossener Modus
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Objekte aus dem Sensorbereich
- TEACH-IN-Schaltpunkt A2 mit +UB
- Decken Sie den Sensor mit der Hand ab oder entfernen Sie alle Objekte aus dem Sensorbereich
- TEACH-IN-Schaltpunkt A2 mit -UB
DEbenfallsEinSchnellen SatzSiehen von swDas istChIchnpSalbe
A1 = Blindbereich, A2 = Nominalentfernung
| LED DisPlays |
| Anzeigen in Abhängigkeit vom Betriebsmodus |
Rote LED |
Gelbe LED |
|
TEACH-IN-Übergangspunkt
Objekt erkannt
Kein Objekt erkannt.
Objekt unsicher ((TEACH-IN ungültig)
|
Ausblendet, aufblinkt
|
Ausblitze
abgeschaltet
|
| Normalbetrieb |
abgeschaltet |
Wechselzustand |
| Schuld |
auf |
Vorheriger Zustand |
5. Ich...nStaIch...Ich...EintIchon cSchlechteIchtIchEinheiten
Wenn der Sensor bei einer Umgebungstemperatur unter 0°C installiert ist, sollte er bei den Schutzmaßnahmen gut funktionieren.es muss in der Mitte des Gehäusefaden befestigt werden.
