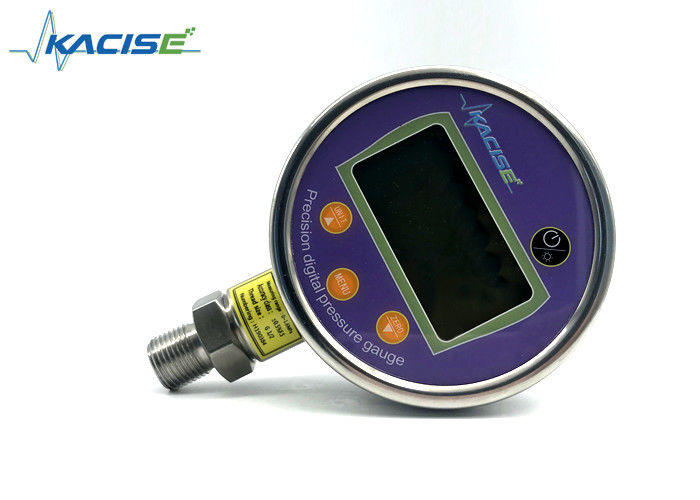

Druck-Sensor-Digitalspeicher-Manometer der Präzisions-IP66 mit batteriebetriebenem

Hohe Genauigkeits-breites Druck-Strecken-Digital-Manometer Kacise IP66 mit Datenlogger

1. Überblick

Digitales Manometer KPG201C-Präzision benutzt umfangreiche Niederleistungsintegrierte Schaltung der Hochpräzision als das Kerngerät, das hauptsächlich aus messendem Chip der Hochpräzision, Batterieaufladungs-Schutzschaltungs-, Sensor- und Signalaufbereitungsstromkreis verfasst wird.

Das Produkt benutzt einen Mikroprozessor, um den nullantrieb des Instrumentes, der Nichtlinearität, des etc. automatisch zu kompensieren und zu korrigieren und benutzt leistungsstarke Geräte wie Hochstabilitätsdruck-Sensoren, um die Genauigkeit und die Zuverlässigkeit des Instrumentes sicherzustellen. Das Meter kann verschiedene Funktionsparameter an sich einstellen, ist die Anwendung flexibel, und verschiedene Funktionen können vorgewählt werden. Bis 11000 Stücke Daten können gespeichert werden, und die Lagerzeit kann an sich eingestellt werden.

2. Eigenschaften

1) Verschiedene Parameter können entsprechend Benutzeranforderungen jederzeit und überall eingestellt werden, und die Anwendung ist flexibel und bequem.

2) Manometer der speziellen Funktion können entsprechend Benutzeranforderungen besonders angefertigt werden.

3) Die Software führt Temperaturausgleich mit hoher Präzision und breiter Betriebstemperatur durch.

3. Parameter

4. Anzeigefeld und Schlüssel

1, Knopf-Beschreibung

„Energie“ Knopf: <1> Er wird verwendet, um das Manometer an und abzustellen;

<2> Nehmen Sie die Einstellungsschnittstelle heraus.

„Menü“ Knopf: <1> Lange Presse, zum der Passwortschnittstelle einzutragen;

<2> Kurze Presse, zum des Kommunikationszustandes einzutragen.

„Null Knopf: <1> Drücken Sie diesen Knopf, um den null Offsetdruck automatisch zu korrigieren;

<2> Stellen Sie die Schnittstelle hinunter Funktion ein.

„Hintergrundbeleuchtungs“ Knopf: <1> Kurze Presse, zum des Hintergrundes an und abzustellen;

<2> Herauf Funktion wenn in der Einstellungsschnittstelle;

<3> Lange Presse, zum des Speicherzustandes einzutragen und herauszunehmen.

2. Anzeigen-Beschreibung

5. Kalibrierung

Wenn die Druckanzeige ungenau ist und Druckkalibrierung angefordert wird, treten Sie mit der Firma in Verbindung und erklären Sie dem Fachmann.

Anmerkung: Nicht-Fachleuten werden nicht erlaubt, das Manometer zu kalibrieren, um schweren Schaden zum Manometer zu vermeiden.

6. Grundfunktions-Verwendung

1. Energie an und weg

Kurze Presse „Energie“, das Messgerät an und abzustellen. Nachdem die Energie eingeschaltet ist, zeigt der Schirm die Strecke des Manometers an.

2. Hintergrundbeleuchtung an und weg

Kurze Presse „die Einheit“, zum der Hintergrundbeleuchtung und der Farbe AN/AUS zu drehen ist weiß. Die Hintergrundbeleuchtung stellt automatisch nach 5 Sekunden ab.

3. Druckfreier raum

Drücken Sie den Druckhafen des Manometers zur Atmosphäre. Wenn der gegenwärtige Druckmessungswert innerhalb des nullkalibrierungsbereiches ist, drücken Sie „null, den Messwert zu klären. Wenn erfolgreich, „CAL-0“ wird angezeigt.

4. Datenaufzeichnung

Presse und Griff „Einheit“ für ungefähr 5 Sekunden/die Datenerfassungsfunktion des Manometers stoppen zu beginnen. Sehen Sie die Beschreibung der Anzeige, wenn die Speichermarke gezeigt wird, es bedeutet, dass es z.Z. im Speicherzustand ist, andernfalls wird es nicht gespeichert. Wenn die Lagerung voll ist, zeigt das Manometer „VOLL“ an.

Anmerkung: Der Speicherzustand wird automatisch herausgenommen, nachdem man neu gestartet hat.

5. Kommunikation

Bevor Sie in Verbindung stehen schließen Sie zuerst das Manometer an den Computer, dann die Presse der Menüknopf an, um die Anfangs-USB-Operation einzutragen. Wenn „OKAY“ angezeigt wird, ist die Computer-Software für den nächsten Schritt geöffnet. Wenn „LAST“ für einige Sekunden angezeigt wird, dann „ERR-C“ wird für einige Sekunden angezeigt und zurückgeht dann zur normalen Schnittstelle, dann fällt es aus. Diesmal können Sie die Fernmeldeleitung ändern oder das Manometer neu starten, um wieder zu funktionieren. Nachdem die Datenübertragung abgeschlossen ist, Presse der offene Schlüssel, zum zur normalen Schnittstelle zurückzugehen.

Anmerkung: Nachdem es den Kommunikationszustand eingetragen hat, nimmt das Manometer automatisch den Speicherzustand heraus.

7. Einstellung von Menü-Anweisungen

1). tragen Sie das Menü ein

Bevor Sie das gegründete Menü eintragen, müssen Sie Ihr Passwort eintragen und das Passwort ist „503". Die Operationsmethode ist, wie folgt:

(1) Presse und den Menüknopf für ungefähr 5 Sekunden, die Bildschirmanzeigen halten die Inputpasswortschnittstelle „P---“; das Passwort ist Input von links nach rechts;

(2) beim Eingeben, ist das oben Schlüssel die Zahl +, ist das unten Schlüssel die Zahl -, wird der Menüschlüssel durch die Zahl bestimmt, und das Passwort „503" wird eingeführt, um die Einstellungsschnittstelle einzutragen.

Anmerkung: Wenn das Passwort falsch eingeführt wird, „Err-0“ wird und zur normalen Schnittstelle zurückzugehen angezeigt.

2). stellen Sie die Menüwahlen ein

Es gibt 2 Wahlen im gegründeten Menü, die sind:

1-Int 2-Mod

Erklären Sie, wie folgt:

(1) <1-int> führen dieses Einzelteil durch, um die Speicherabstandzeit einzustellen;

(2) <2-mod> führen dieses Einzelteil durch, um den Modus des Manometers einzustellen.

Drücken Sie den „Hintergrundbeleuchtung“ und „null die Schlüssel zum Vorwählen die oben genannten zwei Wahlen, Presse „Menü“ Knopf, um die vorgewählten Einzelteileinstellungen einzutragen, und drücken Sie den „Abschaltungs“ Knopf, um zur normalen Schnittstelle zurückzugehen.

3). stellen Sie den Speicherabstand ein

Nachdem man diese Schnittstelle eingetragen hat, wird die laufende Speicherabstandzeit (in Sekunden) angezeigt. Drücken Sie das „Menü“ Knopf, die ersten Stellenblitze, die Presse die „Hintergrundbeleuchtung“ und „korrektes null Schlüssel/die, Zahl zu subtrahieren hinzuzufügen. Das erste Stückchen wird eingestellt. Nachdem das, den „Menü“ Knopf drücken, um die zweite Einstellung einzutragen. Nachdem die Einstellung abgeschlossen ist, wenn die Zahl innerhalb des Bereiches (1-7200) ist, speichert sie und geht zur vorhergehenden Schnittstelle zurück. Diesmal wird die Einstellung abgeschlossen. Wenn sie außerhalb der Strecke ist, wird sie angezeigt. „Err-0“ und Rückkehr zur vorhergehenden Schnittstelle, die noch die letzten Einstellungsdaten ist. Drücken Sie den „Abschaltungs“ Knopf jederzeit, um die gegenwärtige Operation herauszunehmen und zum vorhergehenden Schirm zurückzugehen.

Anmerkung: Die Fabriknichterfüllungs-Maßgeschwindigkeit des Instrumentes ist 0010 (10 Sekunden einmal)

4). Moduseinstellung

Nachdem man diese Schnittstelle eingetragen hat, wird das emittergekoppelte angezeigt. Presse-„Hintergrundbeleuchtung“ oder „null den Modus schalten. Nach dem Vorwählen, Presse der „Menü“ Knopf, zum der Einstellung abzuschließen und zur vorhergehenden Schnittstelle zurückzugehen.
