| Herkunftsort: | China (Festland) |
| Markenname: | Kacise |
| Zertifizierung: | certificate of explosion-proof, CE |
| Modellnummer: | KsINS-B |
| Min Bestellmenge: | 1 Stück |
|---|---|
| Verpackung Informationen: | Jede Einheit hat eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt oder auf |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke pro Woche |
| Zeiten der Ausrichtung: | ≤5min | Geschwindigkeits-Genauigkeit: | Im integrierten Navigationsmodus: Höhengeschwindigkeit ≤ 0,3 m/s, horizontale Geschwindigkeit ≤ 0,2 |
|---|---|---|---|
| Genauigkeit der Instandhaltung der Strecke: | 0.2° /h (reine Trägheit), 0,1° (integrierte Navigation) | ||
| Markieren: | Gyroskop mit optischer Faser,Trägheitsnavigationssystem |
||

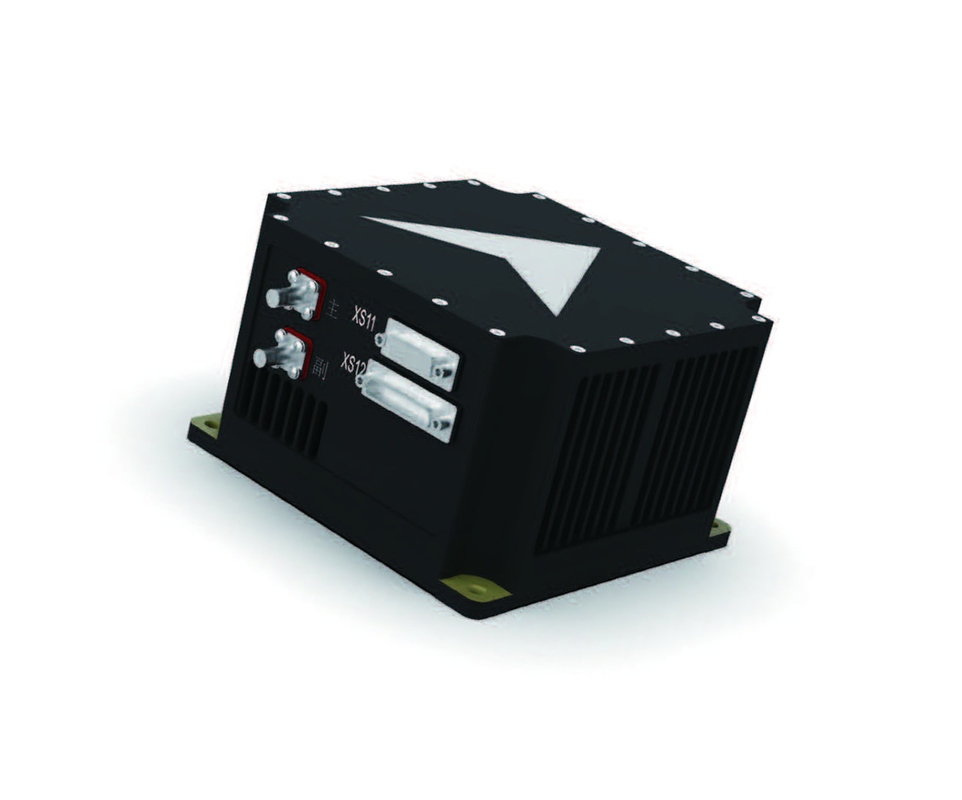

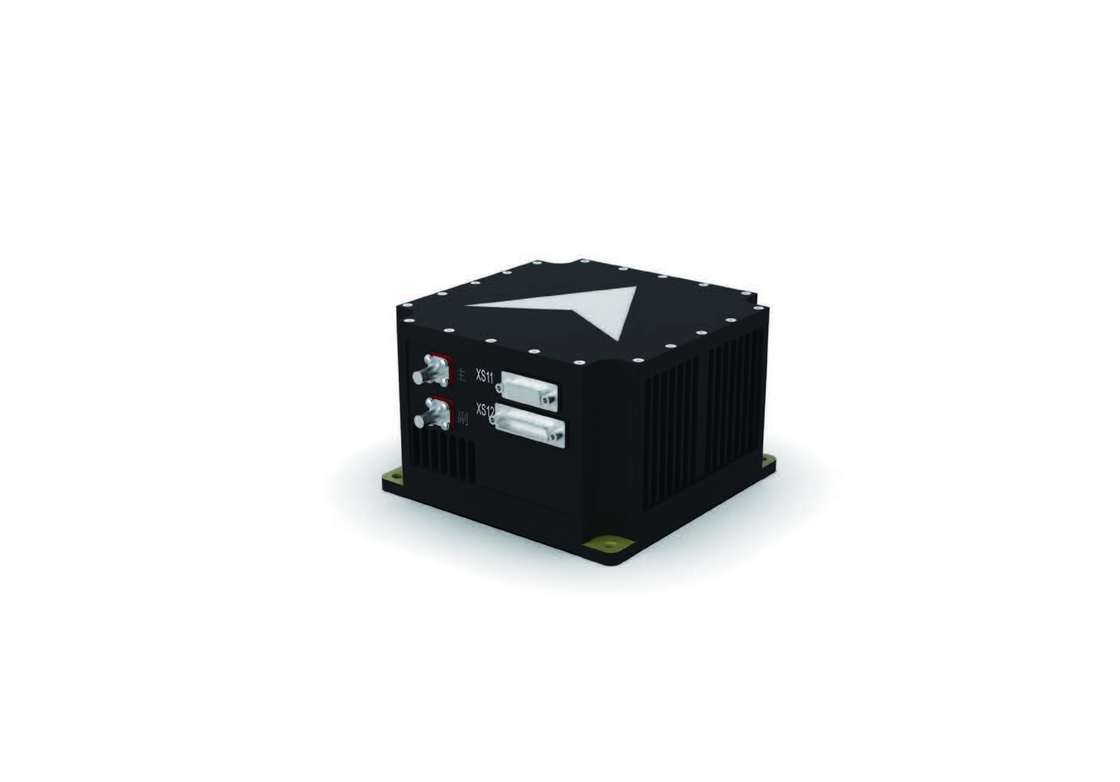

KsINS-B-Optikfaser-Strapdown Trägheitsnavigationssystem
Produktbeschreibung:
Die KsINS-B-optische Faser-Strapdown-Inertialschifffahrtssystem ist ein kleines Allzweck-Inertialschifffahrtssystem mit Glasfaser-Gyroskopen und Quarz-Flexi-Accelerometern.Das System kann auf die Winkel- und Linearbewegung des UAV-Trägers reagieren., und geben die Position, Geschwindigkeit, Richtung, Winkelgeschwindigkeit und lineare Beschleunigung des Trägers in Echtzeit an.Es kann mit einem Satellitenempfänger kombiniert werden, um integrierte Navigationsoperationen abzuschließen, die den Bedürfnissen verschiedener UAVs gerecht werden kann.
Eigenschaften:
● Kleine Größe, geringes Gewicht, gute Produktionstechnik und hohe Zuverlässigkeit
● Umfangreiche Kommunikationsschnittstellen
● Das Ausgabeprotokoll ist flexibel und kann durch Testsoftware konfiguriert werden
● Zur Bewältigung der Bedürfnisse in schwierigen Schwingungsumgebungen werden Schwingungsreduktionszubehör zur Verfügung gestellt
● eine vollständige BIT-Strategie haben und die tatsächliche Flugprüfung bestanden haben
Anwendungsbereiche und Anwendungsarten:
Es wurde in den Bereichen Hochflugluftfahrzeuge, Drehflügel-UAVs und Festflügel-UAVs genutzt.
Leistungsindikatoren:
| Zeiten der Ausrichtung | ≤ 5 Minuten |
| Positionsgenauigkeit |
Reine Trägheit: 2 ~ 5 nmile/30min (CEP) Integrierte Satellitennavigation: Höhe 10 m; Ebene 5 m |
| Geschwindigkeitsgenauigkeit | Im integrierten Navigationsmodus: Höhengeschwindigkeit ≤ 0,3 m/s, horizontale Geschwindigkeit ≤ 0,2 m/s |
| Genauigkeit der Ausrichtung des Kurses |
≤ 1,0° (1σ) (selbstgerichtet) ≤ 0,1° (1σ) (Doppelantennenposition, Ausgangslinie 2 Meter) |
| Genauigkeit der Instandhaltung der Strecke | 0.2° /h (reine Trägheit), 0,1° (integrierte Navigation) |
| Genauigkeit der Haltungsausrichtung | 00,05° (1σ) |
| Genauigkeit der Haltungssicherung | 0.1° (reine Trägheit), 0.05° (integrierte Navigation) |
Anwendungsumfeld:
| Betriebs-/Lagertemperatur ((°C) | -40 °C ~ +60 °C /-45 °C ~ +80 °C |
| MTBF (h) | 30000 Stunden |
| Dynamischer Bereich | Winkelgeschwindigkeit: ±300°/s; Beschleunigung: -25g~25g |
|
Mechanische Eigenschaften |
Ausdauerstoßumgebung: halbe Sinuswelle 20 g, 11 ms, Ausdauer Vibrationsumgebung: 1Keine Stoßdämpfung: GJB150.16A-2009 Abbildung C.3 2. mit Stoßdämpfung: GJB1032 zufälliges Schwingungsspektrum |
Physikalische Eigenschaften
| Abmessungen | 135 mm × 135 mm × 84 mm |
| Abmessungen der Anlage |
Keine Stoßdämpfung: M6 Schraube 121 mm × 121 mm Mit Stoßdämpfung: Schraube M4 121 mm × 121 mm |
| Gewicht | ≤ 2,1 kg |
| Wasserdichte | IP67 |
Außenoberfläche:
| mit | 18 V bis 36 V Gleichstrom |
| Stromverbrauch | ≤ 11 W |
| Schnittstelle Eingang/Ausgang |
RS-422 × 3 (Multiplexing), RS-232 × 2 (Multiplexing), LVTTL-Schnittstelle 1 CAN × 2, Netzwerkanschluss × 1, Impulsschnittstelle × 2, Datenspeicherung 8G |
| Datenausgabefrequenz | ≤ 1000 Hz |
