| Herkunftsort: | China (Festland) |
| Markenname: | Kacise |
| Zertifizierung: | certificate of explosion-proof, CE |
| Modellnummer: | KsINS-G107A |
| Min Bestellmenge: | 1 Stück |
|---|---|
| Verpackung Informationen: | Jede Einheit hat eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt oder auf |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke pro Woche |
| Zeiten der Ausrichtung: | Normale Ausrichtung auf dem Boden: ≤ 5 min | Positionsgenauigkeit (CEP): | Reine Trägheit: 1,5 nmile/6h Nach 15min Trägheits-/Satellitenkombination: 1,0 nmile/6h Trägheit/Sate |
|---|---|---|---|
| Betriebs-/Lagertemperatur ((°C): | -55 °C ~ +70 °C | ||
| Markieren: | Flugsteuerungseinheit für UAV-Flugsicherung,Optische Glasfaserrotations-Inerznavigationssystem,Hochpräzise Trägheitsnavigationssysteme |
||

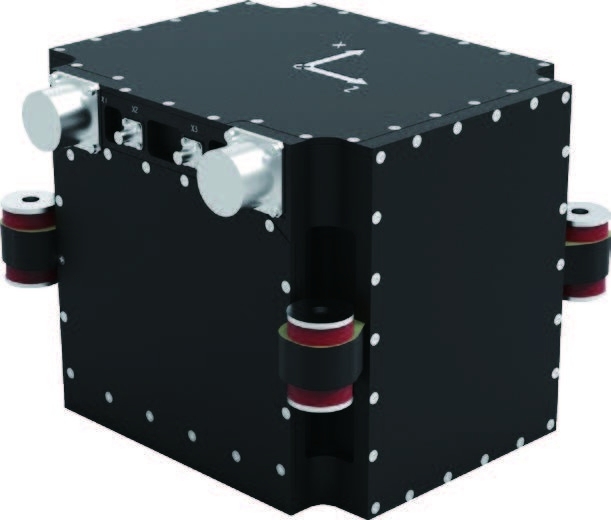

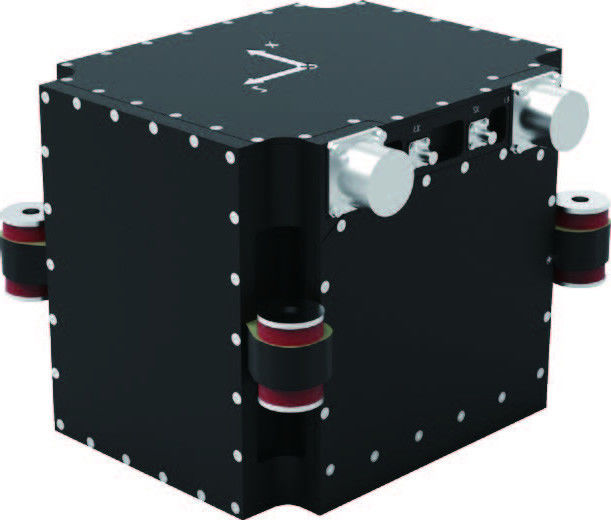

KsINS-G107A Glasfaser-rotatives Trägheitsnavigationssystem
Produktbeschreibung:
KsINS-G107A is a single-axis rotating inertial navigation system that uses high-precision fiber optic gyroscopes and quartz flexible accelerometers to suppress navigation error divergence through rotational modulationEs ist standardmäßig mit Satellitenempfängern ausgestattet und verfügt über differenzielle Positionierung und Dual-Antenne-Messfunktionen.Es verfügt über integrierte Navigationsfunktionen in Richtung und Mehrkanal.Das System verwendet Informationsfusionsalgorithmen, um die Gültigkeit von Satellitennavigationsinformationen zu beurteilen, falsche Signale rechtzeitig zu unterscheiden,und unterstützen Flugzeuge bei der sicheren Flucht aus TäuschungsgebietenEs verfügt über astronomische Navigation und visuelle Navigationssoftware und Hardware-Schnittstellen, um UAV-Haltungskontrolle und Navigations- und Positionierungsanforderungen zu erfüllen.
Eigenschaften:
● Hohe Zuverlässigkeit, geringes Gewicht, lange Haltbarkeit und hohe Präzision der Navigation
● Vielfach und flexibel kombinierte Navigationsmodi, reibungsloses Wechseln zwischen den Modi und fehlertolerante Navigationsfunktionen
● An unterschiedliche Anlaufbedingungen angepasst und kann bei Stromausfällen schnell reagieren und neu starten
● Gute Anpassungsfähigkeit der Vibrations-Schock-Wärme-Verbundwerkzeuge
● Ein vollständiges BIT-Design
Anwendungsbereiche und Anwendungsarten:
Es kann auf alle Arten von großen und mittleren Langstrecken-UAVs angewendet werden.
Leistungsindikatoren:
| Zeiten der Ausrichtung | Normale Ausrichtung auf dem Boden: ≤ 5 min |
| Notfall-Ausrichtung: Boden-Ausrichtung 30s + Luft-Ausrichtung 10min | |
|
Positionsgenauigkeit (CEP) |
Reine Trägheit: 1,5 nmile/6h Nach 15 Minuten Trägheits-/Satellitenkombination: 1,0 nmile/6h Trägheits-/Satellitenkombination: ≤ 10 m |
| Geschwindigkeitsgenauigkeit (RMS) | Reine Trägheit ≤ 1 m/s (6h); Trägheit/Satellitenkombination ≤ 0,2 m/s |
| Haltung Winkel Genauigkeit (RMS) | Reine Trägheit ≤ 0,02° (6h); Trägheit/Satellitenkombination ≤ 0,02° |
| Richtigkeit des Kurswinkels (RMS) | Reine Trägheit ≤ 0,05° (6h); Trägheit/Satellitenkombination ≤ 0,05° |
Anwendungsumfeld:
| Betriebs-/Lagertemperatur ((°C) | -55 °C ~ +70 °C |
| Dynamischer Bereich | Winkelgeschwindigkeit: ±300°/s, Beschleunigung: -30g ~ +30g |
| Mechanische Eigenschaften | Stoßumgebung: halbe Sinuswelle 20 g, 11 ms; Vibrationsumgebung: typische Vibrationsumgebung für Drohnen |
Physikalische Eigenschaften
| Abmessungen | 175 mm × 216 mm × 175 mm |
| Installationsmethode |
Direkt montiert (Taille montiert) oder optionale Halterung (Bodenanlage) |
| Abmessungen der Anlage |
Anlagegröße der Halterung: 224 mm × 220 mm (Einbau durch Loch: Φ8,5 mm) |
| Gewicht | Gastgeber ≤ 7,0 kg; Klammer (optional) ≤ 1,5 kg oder angepasst ≤ 1,5 kg oder angepasst |
Außenoberfläche:
| mit | Stromversorgung 18V~36V Gleichspannung, Stromverbrauch ≤ 32W |
|
Schnittstelle Eingang/Ausgang |
7 Kanäle RS-422, 1 Kanal RS-232; 2 Kanäle CAN (FD); 1 Kanal 1M 1553B; 1 Kanal 4M1553B |
| Datenausgabefrequenz | 200 Hz (typisch) |
