Herkunftsort: | China (Festland) |
Markenname: | Kacise |
Zertifizierung: | certificate of explosion-proof, CE |
Modellnummer: | KsINS-G110A/B |
Min Bestellmenge: | 1 Stück |
---|---|
Verpackung Informationen: | Jede Einheit hat eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt oder auf |
Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 1000 Stücke pro Woche |
Zeiten der Ausrichtung: | Normale Ausrichtung auf dem Boden: ≤ 13 min | Positionsgenauigkeit (CEP): | Reine Trägheit: 1nmile/12h |
---|---|---|---|
Geschwindigkeitsgenauigkeit (RMS): | Reine Trägheit: 1m/s/12h | ||
Markieren: | Hochpräzise Trägheitsnavigationseinheit,Biaksialfaserrotatives Trägheitsnavigationssystem,Große UAVs Trägheitsnavigationssystem |
KsINS-G110A/B zweiachsiges drehbares Trägheitsnavigationssystem mit Glasfaser
Produktbeschreibung:
KsINS-G110A/B is a dual-axis rotating inertial navigation system that uses high-precision fiber optic gyroscopes and quartz flexible accelerometers to suppress navigation error divergence through rotational modulationEs kann Position, Geschwindigkeit, Haltung, Winkelgeschwindigkeit, lineare Beschleunigung und andere Informationen in Echtzeit ausgeben. Das System verfügt über Software- und Hardware-Schnittstellen für Satellitenempfänger und Luftdruckmodule, um die Auswahl der Benutzer zu erleichtern.Es verfügt über Software- und Hardware-Schnittstellen für astronomische Navigation und visuelle Navigation, und kann mehrere wechselbare Navigationsmodi von Trägheits-/Satelliten-/Atmosphärenkombinationen realisieren, um die Anforderungen der UAV-Haltungskontrolle und der Navigations- und Positionierungsanforderungen zu erfüllen.

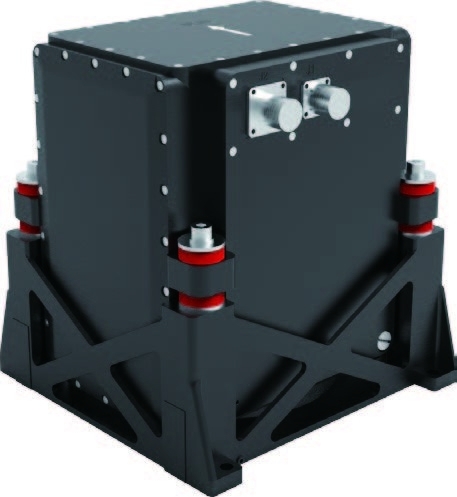

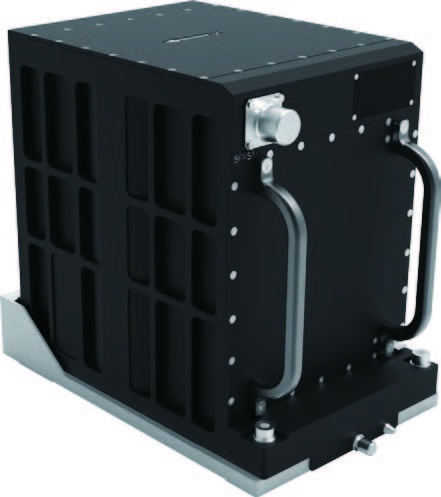

G110A G110B
Eigenschaften:
● hat eine langlebige, reine Trägheitsnavigationsfunktion mit hoher Präzision
● Eine Vielzahl von wechselbaren Navigationsmodi, einschließlich Trägheits-/Satelliten-/Atmosphärenkombinationen
● Gute Anpassungsfähigkeit der Vibrations-Schock-Wärme-Verbundwerkzeuge
● hat eine In-situ-Wartungsfunktion zur Selbstkalibrierung
● Ein vollständiges BIT-Design
Anwendungsbereiche und Anwendungsarten:
Es kann auf alle Arten von großen und mittleren Langstrecken-UAVs angewendet werden.
Leistungsindikatoren:
Zeiten der Ausrichtung | Normale Ausrichtung auf dem Boden: ≤ 13 min |
Notfall-Ausrichtung: Boden-Ausrichtung 30s + Luft-Ausrichtung 15min | |
Positionsgenauigkeit (CEP) | Reine Trägheit: 1nmile/12h |
Geschwindigkeitsgenauigkeit (RMS) | Reine Trägheit: 1m/s/12h |
Genauigkeit der Ausrichtung des Kurses (RMS) | ≤ 0,5′ |
Genauigkeit der Bewahrung der Überschrift (RMS) | 0.03°(12h) |
Haltungssicherungsgenauigkeit (RMS) | 0.015°(12h) |
Anwendungsumfeld:
Betriebs-/Lagertemperatur ((°C) | -55 °C ~ +70 °C |
Dynamischer Bereich | Drehgeschwindigkeit: ±300°/s; Beschleunigung: -30g ~ +30g |
Mechanische Eigenschaften |
Ausdauerstoßumgebung: halbe Sinuswelle 20 g, 11 ms Ausdauervibrationsumgebung: typische Drone-Vibrationsumgebung |
Physikalische Eigenschaften
Abmessungen | 180 mm × 228 mm × 247 mm | 180 mm × 268 mm × 250 mm |
Installationsmethode | Anbringung von Halterungen | Anbringung von Luftfahrtstützen |
Abmessungen der Anlage |
Anlagegröße der Halterung: 200 mm × 224 mm Größe der Flansche: 176 mm × 198 mm |
Anlagegröße der Halterung: 280 mm × 190 mm |
Gewicht | Gastgeber ≤ 12,5 kg; Klammer ≤ 1,5 kg | Gastgeber ≤ 12,5 kg; Klammer ≤ 1,5 kg |
Außenoberfläche:
mit | 18 V~36 V Gleichstrom, Stromverbrauch ≤ 36 W, zulässige Stromausfälle nicht mehr als 5 ms |
Schnittstelle Eingang/Ausgang |
7 Kanäle RS-422, 1 Kanal RS-232; 2 Kanäle CAN (FD) 1 Kanal 1M 1553B, 1 Kanal 4M 1553B |
Datenausgabefrequenz | 200 Hz (typisch) |
