| Herkunftsort: | China (Festland) |
| Markenname: | Kacise |
| Zertifizierung: | certificate of explosion-proof, CE |
| Modellnummer: | KsINS-II |
| Min Bestellmenge: | 1 Stück |
|---|---|
| Verpackung Informationen: | Jede Einheit hat eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt oder auf |
| Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 1000 Stücke pro Woche |
| Zeiten der Ausrichtung: | ≤5min | Genauigkeit der Ausrichtung des Kurses: | ≤ 0,06° (1σ) (selbstgerichtet) |
|---|---|---|---|
| Betriebs-/Lagertemperatur ((°C): | -40 °C ~ +60 °C /-45 °C ~ +80 °C | ||
| Markieren: | Miniatur-Inerznavigationssystem,Inertialsystem für UAV-Navigation,Glasfaser-Gyro-Inerzialschifffahrtssystem |
||

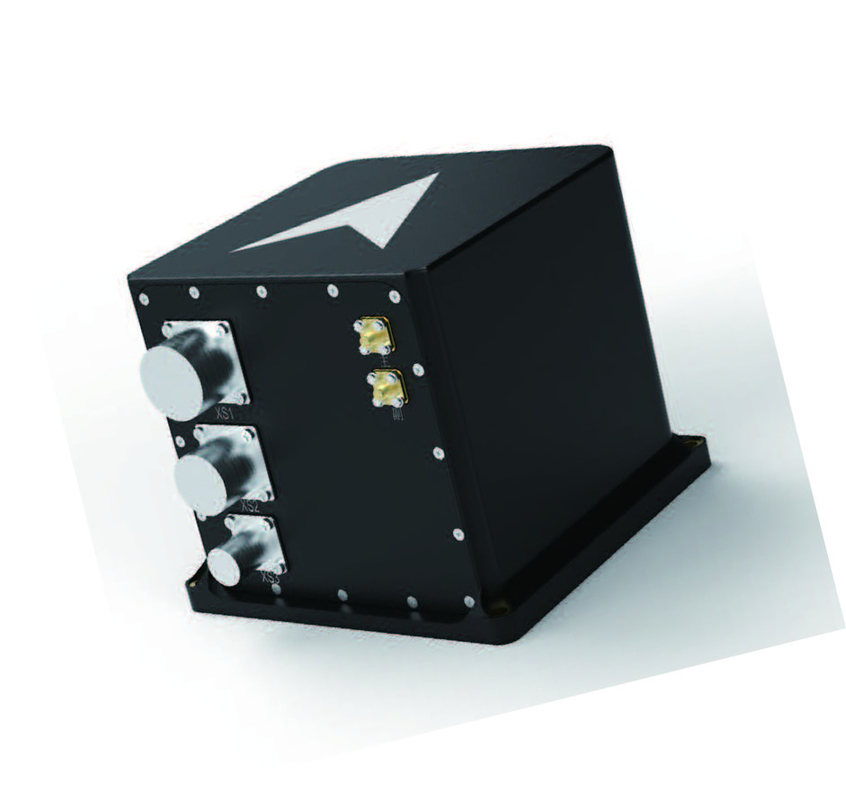

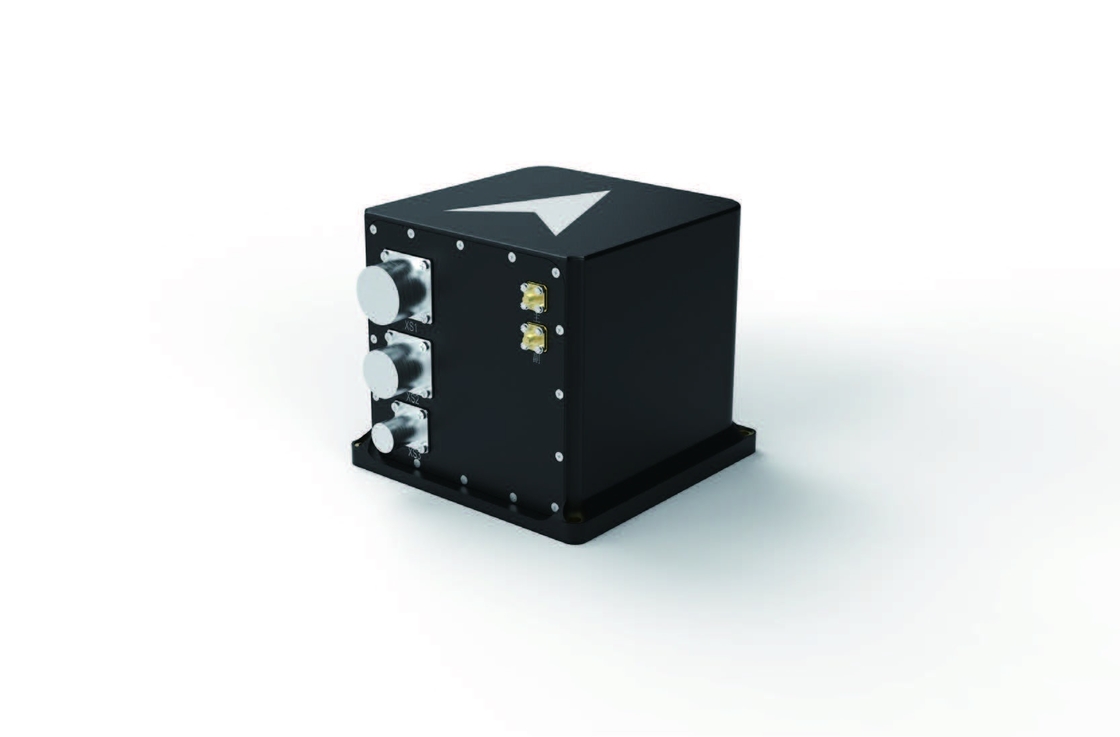

KsINS- II Glasfasernavigationssystem
Produktbeschreibung:
Die KsINS-II-Glasfaser-Strapdown-Inertialsystem ist ein miniaturisiertes und allgemeingültiges Inertialsystem, das hochpräzise Glasfaser-Gyroskope und Quarzflexiblen Beschleunigungsmessern dient.Das System kann auf die Winkel- und Linearbewegung des UAV-Trägers reagieren., und geben die Position, Geschwindigkeit, Richtung, Winkelgeschwindigkeit und lineare Beschleunigung des Trägers in Echtzeit an.Es kann mit einem Satellitenempfänger kombiniert werden, um integrierte Navigationsoperationen abzuschließen, die den Bedürfnissen verschiedener UAVs gerecht werden kann.
Eigenschaften:
● Kleine Größe, geringes Gewicht, hohe Präzision, gute Produktionstechnik und hohe Zuverlässigkeit
● Dual-Board-Arbeitsmodus, umfangreiche Kommunikationsschnittstellen
● Das Ausgabeprotokoll ist flexibel und kann durch Testsoftware konfiguriert werden
● Zur Bewältigung der Bedürfnisse in schwierigen Schwingungsumgebungen werden Schwingungsreduktionszubehör zur Verfügung gestellt
● eine vollständige BIT-Strategie haben und die tatsächliche Flugprüfung bestanden haben
● Inländische Produkte
Anwendungsbereiche und Anwendungsarten:
Es kann in den Bereichen Hochflugluftfahrzeuge, Drehflügel-UAVs und Festflügel-UAVs eingesetzt werden.
Leistungsindikatoren:
| Zeiten der Ausrichtung | ≤ 5 Minuten |
| Positionsgenauigkeit | Reine Trägheit: 1 nmile/h (CEP); integrierte Navigation mit Satelliten: Höhe 10 m; horizontal 5 m |
| Geschwindigkeitsgenauigkeit | Im integrierten Navigationsmodus: Himmelgeschwindigkeit ≤ 0,2 m/s, horizontale Geschwindigkeit ≤ 0,1 m/s |
| Genauigkeit der Ausrichtung des Kurses | ≤ 0,06° (1σ) (selbstgerichtet) |
| Genauigkeit der Instandhaltung der Strecke | 00,01° /h (reine Trägheit), 0,02° (integrierte Navigation) |
| Genauigkeit der Haltungsausrichtung | 0.01°(1σ) |
| Genauigkeit der Haltungssicherung | 00,02° (reine Trägheit), 0,01° (integrierte Navigation) |
Anwendungsumfeld:
| Betriebs-/Lagertemperatur ((°C) | -40 °C ~ +60 °C /-45 °C ~ +80 °C |
| MTBF (h) | 30000 Stunden |
| Dynamischer Bereich | Drehgeschwindigkeit: ±300°/s; Beschleunigung: -25g~25g |
|
Mechanische Eigenschaften |
Ausdauerstoßumgebung: halbe Sinuswelle 20 g, 11 ms, Ausdauer Vibrationsumgebung: 1Keine Stoßdämpfung: GJB150.16A-2009 Abbildung C.3 2. mit Stoßdämpfung: GJB1032 zufälliges Schwingungsspektrum |
Physikalische Eigenschaften
| Abmessungen | 160 mm × 160 mm × 140 mm |
| Gewicht | ≤ 4,0 kg |
| Wasserdichte | IP67 |
Außenoberfläche:
| mit | 18 V bis 36 V Gleichstrom |
| Stromverbrauch | ≤ 18 W |
|
Schnittstelle Eingang/Ausgang |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Anforderungen. CAN (FD) × 2 Netzwerkanschlüsse × 1, Pulsschnittstelle × 2, Datenspeicher 8G, USB × 1 |
| Datenausgabefrequenz | ≤ 1000 Hz |
