Herkunftsort: | China (Festland) |
Markenname: | Kacise |
Zertifizierung: | certificate of explosion-proof, CE |
Modellnummer: | KsINS-Nano |
Min Bestellmenge: | 1 Stück |
---|---|
Verpackung Informationen: | Jede Einheit hat eine individuelle Box und alle Boxen sind in Standardverpackungen verpackt oder auf |
Zahlungsbedingungen: | T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 1000 Stücke pro Woche |
Zeiten der Ausrichtung: | ≤5min | Betriebs-/Lagertemperatur ((°C): | -40 °C ~ +60 °C /-45 °C ~ +80 °C |
---|---|---|---|
Positionsgenauigkeit: | Reine Trägheit: 2nmile/h (CEP); integrierte Navigation mit Satelliten: Höhe 10m; horizontal 5m | ||
Markieren: | Fiber Strapdown Trägheitsnavigationssystem,Festflügel-UAVs Trägheitsnavigationssystem |

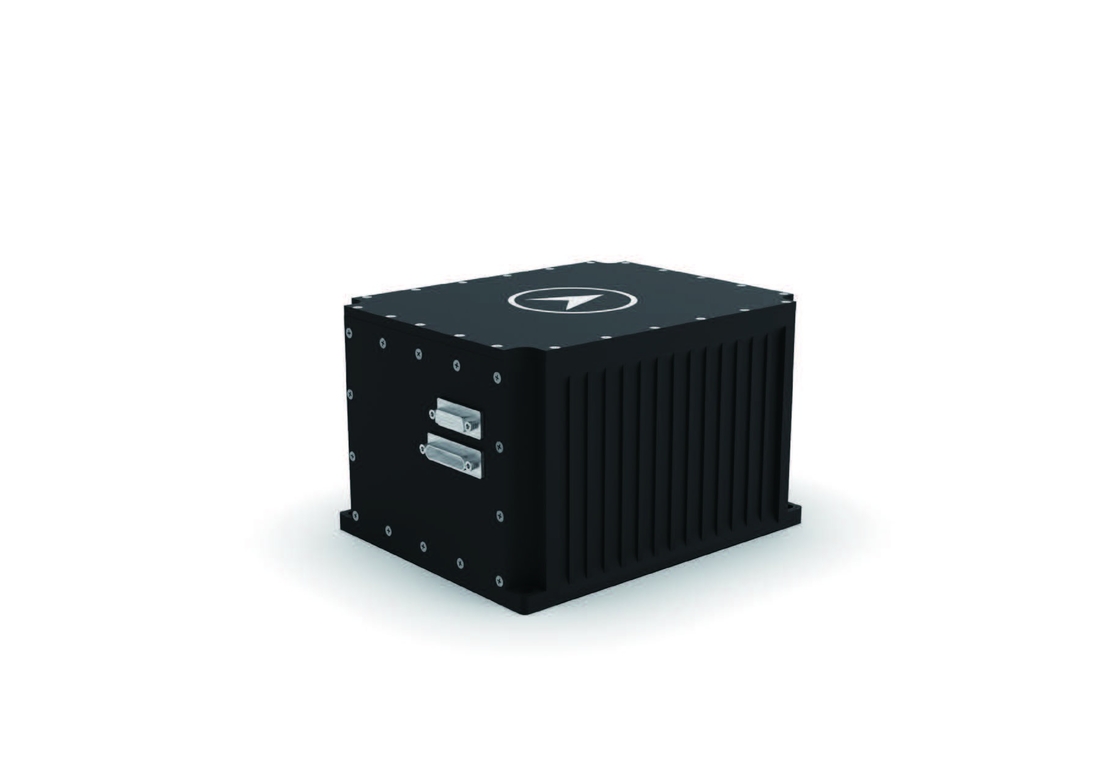

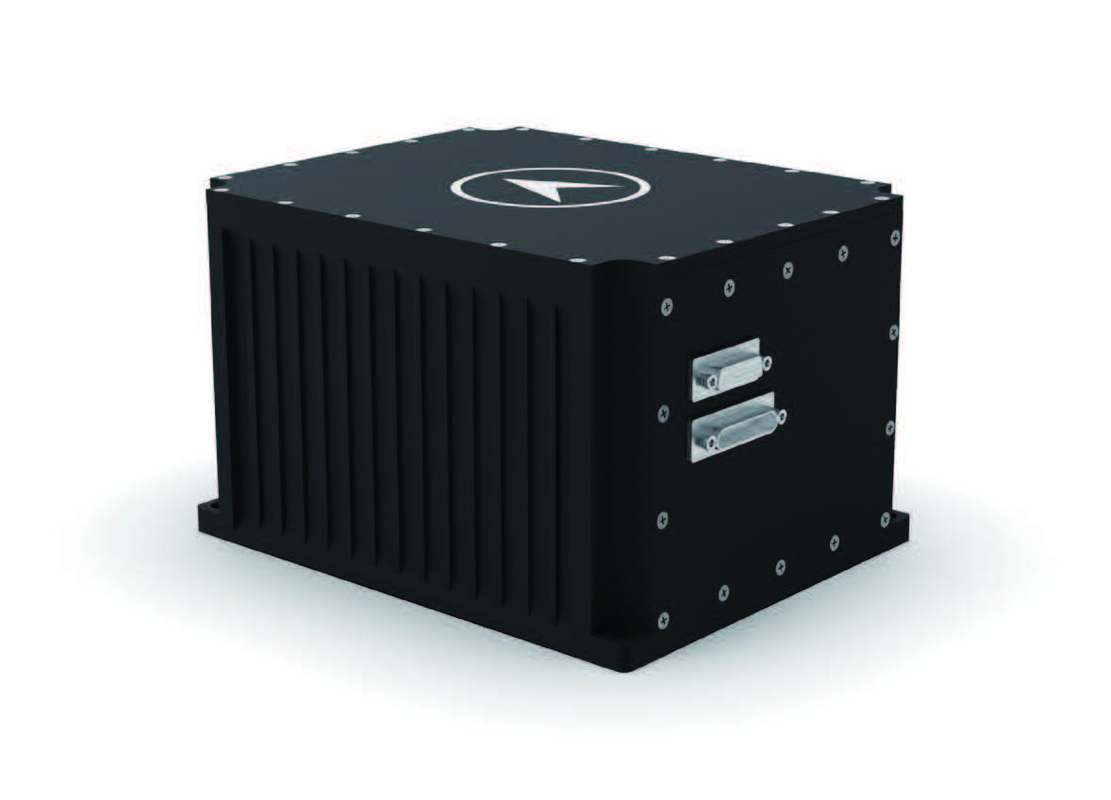

KsINS-Nano-Faseroptik-Verbindungssystem für Trägheitsnavigation
Produktbeschreibung:
KsINS- ein inertisches Navigationssystem mit nanooptischer Faser ist ein miniaturisiertes universelles Inertisationsnavigationssystem, das mit hochpräzisen Glasfaser-Gyros und Quarz-Flexibilakzelerometern arbeitet.Das Produkt ist kompakter gestaltet.
Das System kann auf die Winkel- und Linearbewegung des UAV-Trägers reagieren und die Position, Geschwindigkeit, Richtung, Winkelgeschwindigkeit und lineare Beschleunigungsinformationen des Trägers in Echtzeit ausgeben.Es kann mit einem Satellitenempfänger kombiniert werden, um integrierte Navigationsoperationen durchzuführen, die den Bedürfnissen verschiedener UAVs gerecht werden können.
Eigenschaften:
● Kleine Größe, geringes Gewicht, hohe Präzision, gute Produktionstechnik und hohe Zuverlässigkeit
● Umfangreiche Kommunikationsschnittstellen
● Das Ausgabeprotokoll ist flexibel und kann durch Testsoftware konfiguriert werden
● Zur Bewältigung der Bedürfnisse in schwierigen Schwingungsumgebungen werden Schwingungsreduktionszubehör zur Verfügung gestellt
● eine vollständige BIT-Strategie haben und die tatsächliche Flugprüfung bestanden haben
Anwendungsbereiche und Anwendungsarten:
Es wurde in den Bereichen Hochflugluftfahrzeuge, Drehflügel-UAVs und Festflügel-UAVs genutzt.
Leistungsindikatoren:
Zeiten der Ausrichtung | ≤ 5 Minuten |
Positionsgenauigkeit | Reine Trägheit: 2nmile/h (CEP); integrierte Navigation mit Satelliten: Höhe 10m; horizontal 5m |
Geschwindigkeitsgenauigkeit | Im integrierten Navigationsmodus: Himmelgeschwindigkeit ≤ 0,2 m/s, horizontale Geschwindigkeit ≤ 0,1 m/s |
Genauigkeit der Ausrichtung des Kurses | ≤ 0,1° (1σ) (selbstgerichtet) |
Genauigkeit der Instandhaltung der Strecke | 00,02° /h (reine Trägheit), 0,03° (integrierte Navigation) |
Genauigkeit der Haltungsausrichtung | 0.02°(1σ) |
Genauigkeit der Haltungssicherung | 00,03° (reine Trägheit), 0,02° (integrierte Navigation) |
Anwendungsumfeld:
Betriebs-/Lagertemperatur ((°C) | -40 °C ~ +60 °C /-45 °C ~ +80 °C |
MTBF (h) | 30000 Stunden |
Dynamischer Bereich | Drehgeschwindigkeit: ±300°/s; Beschleunigung: -25g~25g |
Mechanische Eigenschaften |
Ausdauerstoßumgebung: halbe Sinuswelle 20 g, 11 ms, Ausdauer Vibrationsumgebung: 1Keine Stoßdämpfung: GJB150.16A-2009 Abbildung C.3 2. mit Stoßdämpfung: GJB1032 zufälliges Schwingungsspektrum |
Physikalische Eigenschaften
Abmessungen | 175 mm × 140 mm × 110 mm |
Gewicht | ≤ 3,6 kg |
Wasserdichte | IP67 |
Außenoberfläche:
mit | 18 V bis 36 V Gleichstrom |
Stromverbrauch | ≤ 15 W |
Schnittstelle Eingang/Ausgang |
RS-422 × 2 (Multiplexing), RS-232 × 3 (Multiplexing) CAN×2 Netzwerkanschluss ×1, Impulsschnittstelle × 2, Datenspeicherung 8G |
Datenausgabefrequenz | ≤ 1000 Hz |
