Beschreibung des Produkts:
Präzision, Geschwindigkeit und Gleichgewicht sind der Schlüssel zu jedem sich bewegenden Objekt, wenn es um komplexe Fahrzeuge geht, wie Flugzeuge, autonome Fahrzeuge, Schiffe, Raumfahrzeuge,U-Boote und sogar unbemannte Luftfahrzeuge (UAV), ist die Notwendigkeit eines präzisen Systems, das hilft, eine perfekte Bewegung aufrechtzuerhalten und zu steuern, unerlässlich.Fahrzeuge, die in Bewegung sind, können ihre Aufgaben sicher und genau ausführen, ohne GPS zu verwenden.

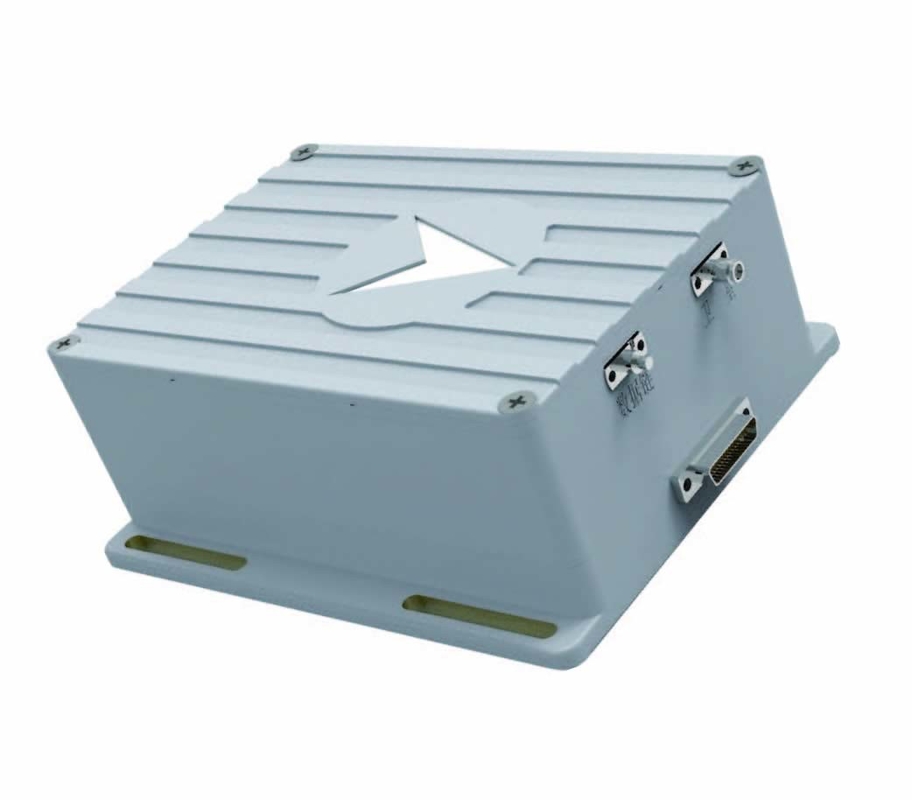

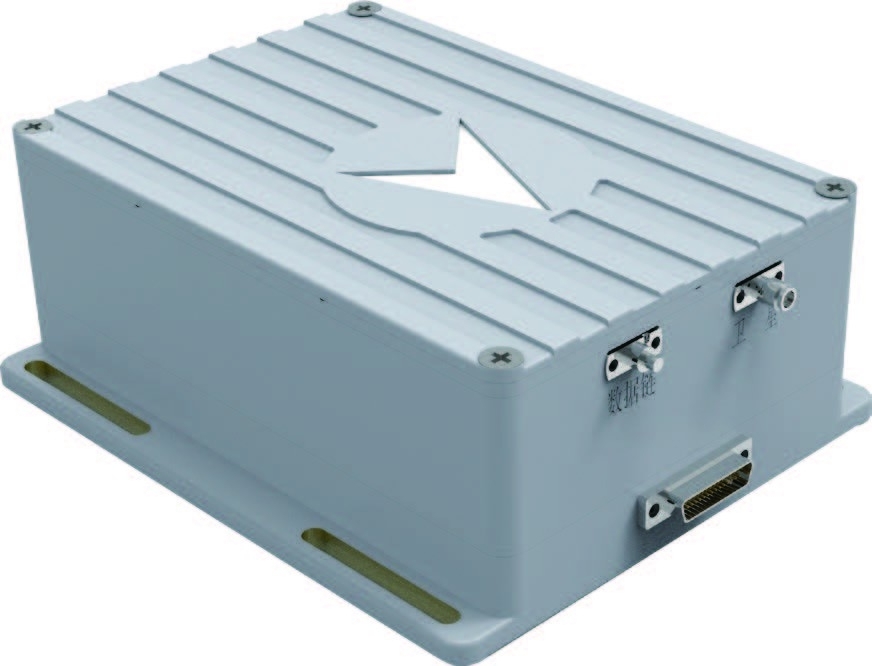

Das integrierte Kommunikations- und Führungssystem KsINS-01 wurde entwickelt, wobei der Schwerpunkt auf den UAV-Schwarmflug liegt.Es kombiniert nahtlos Satellitennavigation und Datenverbindungen, um präzise Raum-Zeit-Referenzen für UAVs anzubieten.Das System verfügt über den Beidou-Frequenzsignalempfang der dritten Generation B1 und B3 und ermöglicht eine Netzwerkkommunikation zwischen Knoten und eine hochpräzise Raumzeit-Synchronisierung.Erreichung einer räumlich-zeitlichen Synchronisierungsgenauigkeit von mehr als 0.1m/1ns unter Satellitenwirkungsbedingungen und 5m/5ns unter Satellitenabstoßungsbedingungen.
Eigenschaften:
● Hochgenaue synchronisierte Raumzeit zwischen Knoten aufgrund von Trägerunterschieden
● Hochpräzise synchronisierte Raumzeit zwischen Knoten unter Satellitenabstoßungsbedingungen
● Vertiefte integrierte Konzeption von Satellitennavigation und Datenverbindung
● Hoch zuverlässige Vernetzung und Datenübertragung zwischen Knoten
Technische Parameter:
Leistungsindikatoren:
| Satellitenpositionierungsgenauigkeit (2σ) |
Höhe: 6 m, Höhe: 8 m |
| Datenverbindungsfrequenzband |
30,4 GHz bis 3,6 GHz |
| Frequenzsprungrate |
80000 Hopfen/s |
| Kommunikationsdistanz |
100 km |
| Kommunikationsrate |
200kbps |
| Anzahl der unterstützten Knoten |
64 |
|
Genauigkeit der zeitlich-räumlichen Synchronisation bei Verfügbarkeit von Satelliten
(RMS)
|
0.1m/1ns |
|
Zeit-Raum-Synchronisierungsgenauigkeit bei Satellitenrückstoß
(RMS)
|
5m/5ns |
Anwendungsumfeld:
| Betriebs-/Lagertemperatur ((°C) |
-55 °C ~ +70 °C |
| Dynamischer Bereich |
Geschwindigkeit: -2000m/s ~ 2000m/s;
Beschleunigung: -30 g ~ 30 g; Beschleunigung: -5 g / s ~ 5 g / s.
|
| Mechanische Eigenschaften |
Ausdauerstoßumgebung: halbe Sinuswelle 20 g, 11 ms
Ausdauervibrationsumgebung: typische Drone-Vibrationsumgebung
|
Physikalische Eigenschaften
| Abmessungen |
160 mm x 150 mm x 56 mm |
| Abmessungen der Anlage |
160 mm x 150 mm |
| Gewicht |
Wirt ≤ 12,5 kg |
Außenoberfläche:
| Leistungsbedarf |
18V~36V Gleichstrom, Stromverbrauch ≤ 30W, zulässige Stromausfälle von höchstens 5 ms |
| Schnittstelle Eingang/Ausgang |
2 RS-422, 1 RS-232, 1 100M Ethernet |
| Datenausgabefrequenz |
10 Hz (typisch) |
Unterstützung und Dienstleistungen:
- Wir bieten eine Vielzahl von Ressourcen, um Ihnen zu helfen, das Beste aus Ihrem elektronischen Gyroskop-Sensor zu machen.
- Wir bieten 24/7 Kundendienst, um alle Fragen oder Bedenken zu beantworten.
- Unser Team von Ingenieuren steht Ihnen zur Verfügung, um Ihnen technische Beratung und Hilfe bei der Fehlerbehebung zu geben.
- Wir bieten für alle unsere Produkte eine Garantie, um sicherzustellen, dass Sie mit Ihrem Kauf zufrieden sind.
Verpackung und Versand:
Das INS wird in einem Karton mit Schaumpolsterung verpackt, um das Produkt während des Transports zu schützen.Die Kiste wird dann mit Klebeband versiegelt und über einen seriösen Versanddienstleister an den Kunden versandt..
