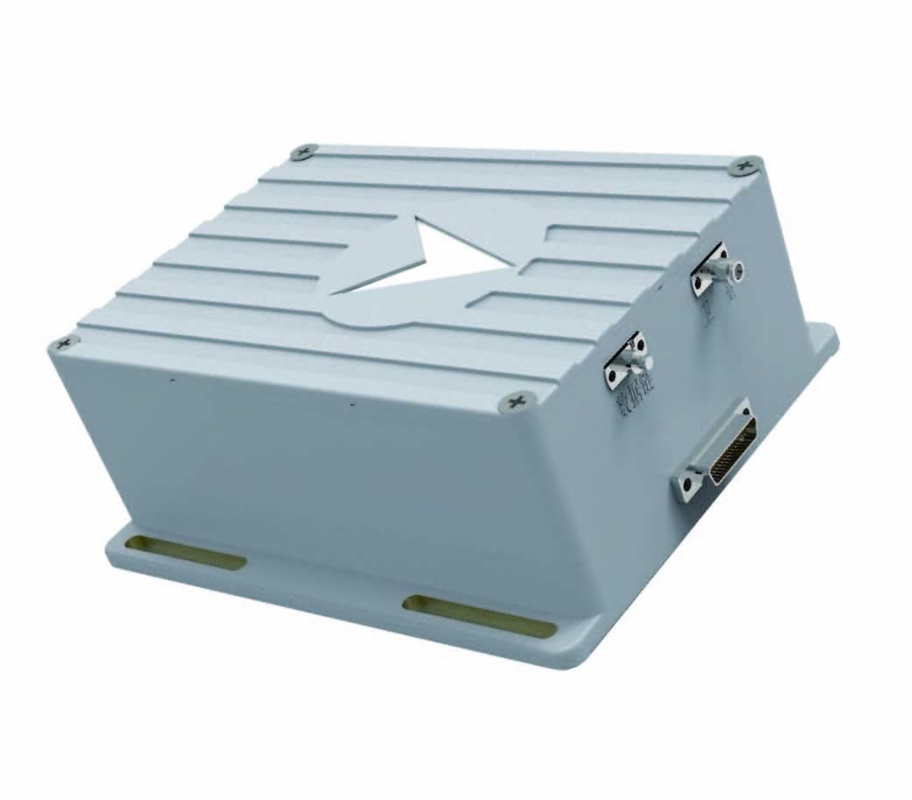

Trägheitsnavigationssystem zur Flugüberwachung mit Genauigkeit (2σ)

Beschreibung des Produkts:

In der Domäne komplexer Fahrzeuge wie Flugzeuge, autonome Fahrzeuge, Schiffe, RaumfahrzeugeU-BooteIn den letzten Jahren hat sich die Entwicklung von Inertialsystemen und unbemannten Luftfahrzeugen (UAVs) als eine wichtige Lösung erwiesen.Diese Fahrzeuge können ihre Aufgaben sicher und präzise erfüllen., ohne Abhängigkeit von GPS.



Das integrierte Kommunikations- und Führungssystem KsINS-01 ist für UAV-Schwarmflüge konzipiert.Integration von Satellitennavigation und Datenverbindungen zur Bereitstellung genauer räumlich-zeitlicher Benchmarks für UAVsMit dem Beidou-Frequenzsignalempfang der dritten Generation B1 und B3 erleichtert das System die Netzwerkkommunikation zwischen Knoten und verfügt über hochpräzise Raumzeit-Synchronisationsfunktionen.Es erreicht eine zeitlich-räumliche Synchronisierungsgenauigkeit, die besser als 0 ist..1m/1ns unter Satellitenwirkungsbedingungen und übersteigt 5m/5ns unter Satellitenabstoßungsbedingungen.

Eigenschaften:

● Hochgenaue synchronisierte Raumzeit zwischen Knoten aufgrund von Trägerunterschieden

● Hochpräzise synchronisierte Raumzeit zwischen Knoten unter Satellitenabstoßungsbedingungen

● Vertiefte integrierte Konzeption von Satellitennavigation und Datenverbindung

● Hoch zuverlässige Vernetzung und Datenübertragung zwischen Knoten

Technische Parameter:

Leistungsindikatoren:

Satellitenpositionierungsgenauigkeit (2σ)	Niveaus: 6 m, Höhe: 8 m
Datenverbindungsfrequenzband	30,4 GHz bis 3,6 GHz
Frequenzsprungrate	80000 Hopfen/s
Kommunikationsdistanz	100 km
Kommunikationsrate	200kbps
Anzahl der unterstützten Knoten	64
Genauigkeit der zeitlich-räumlichen Synchronisation bei Verfügbarkeit von Satelliten (RMS)	0.1m/1ns
Zeit-Raum-Synchronisierungsgenauigkeit bei Satellitenrückstoß (RMS)	5m/5ns

Anwendungsumfeld:

Betriebs-/Lagertemperatur ((°C)	-55 °C ~ +70 °C
Dynamischer Bereich	Geschwindigkeit: -2000m/s ~ 2000m/s; Beschleunigung: -30 g ~ 30 g; Beschleunigung: -5 g / s ~ 5 g / s.
Mechanische Eigenschaften	Ausdauerstoßumgebung: halbe Sinuswelle 20 g, 11 ms Ausdauervibrationsumgebung: typische Drone-Vibrationsumgebung

Physikalische Eigenschaften

Abmessungen	160 mm x 150 mm x 56 mm
Abmessungen der Anlage	160 mm x 150 mm
Gewicht	Wirt ≤ 12,5 kg

Außenoberfläche:

Leistungsbedarf	18V~36V Gleichstrom, Stromverbrauch ≤ 30W, zulässige Stromausfälle nicht mehr als 5 ms
Schnittstelle Eingang/Ausgang	2 RS-422, 1 RS-232, 1 100M Ethernet
Datenausgabefrequenz	10 Hz (typisch)
