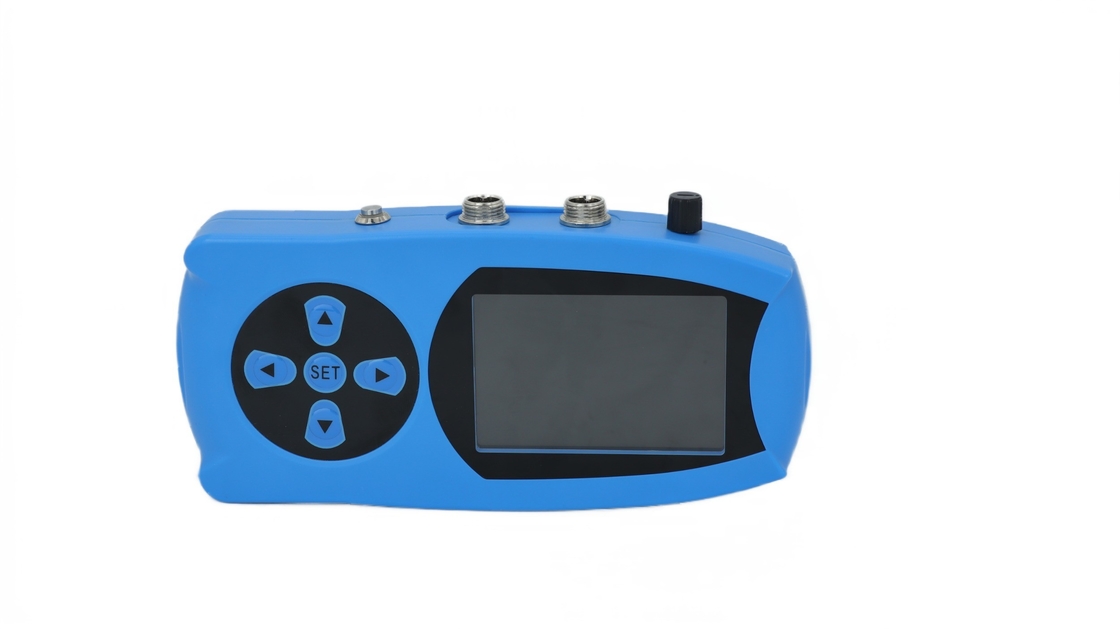

Tragbare Ultraschalltiefenprobe KWD100

1.Einführung des Produktes

Der tragbare Ultraschalldetektor KWD100 ist ein tragbares Endgerät, das für tragbare Beförderung und Messung entwickelt wurde.und intuitiv, die die Arbeitseffizienz und das Benutzererlebnis erheblich verbessert und für den Einsatz in verschiedenen Umgebungen angepasst werden kann.

Dieses Produkt basiert auf dem Prinzip der Ultraschallmessung und kann Unterwassermessung und Unterwassertiefe messen.Die Besonderheit dieses Produkts besteht darin, dass er den an die Maschine angeschlossenen Wandler zur Tiefenmessung verwenden kannDie verschiedenen Sensoren oder Wandler des Unternehmens erledigen die entsprechende Funktion.Die Parameter jedes Ultraschallwandlers sind unterschiedlich, um unterschiedlichen Anlässen gerecht zu werden. Dieses Produkt kann die Signalwellenformen des Transduzors und Sensors lesen, was für das Personal bequem ist, relevante Urteile zu fällen.

2Einführung in das Aussehen

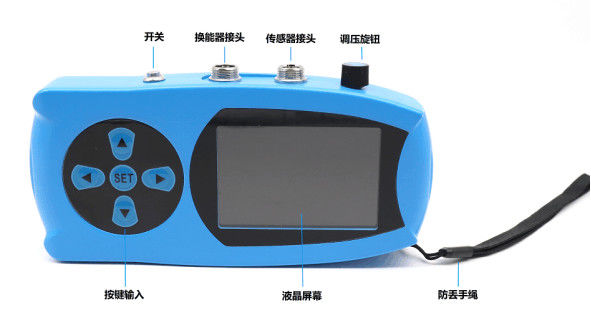

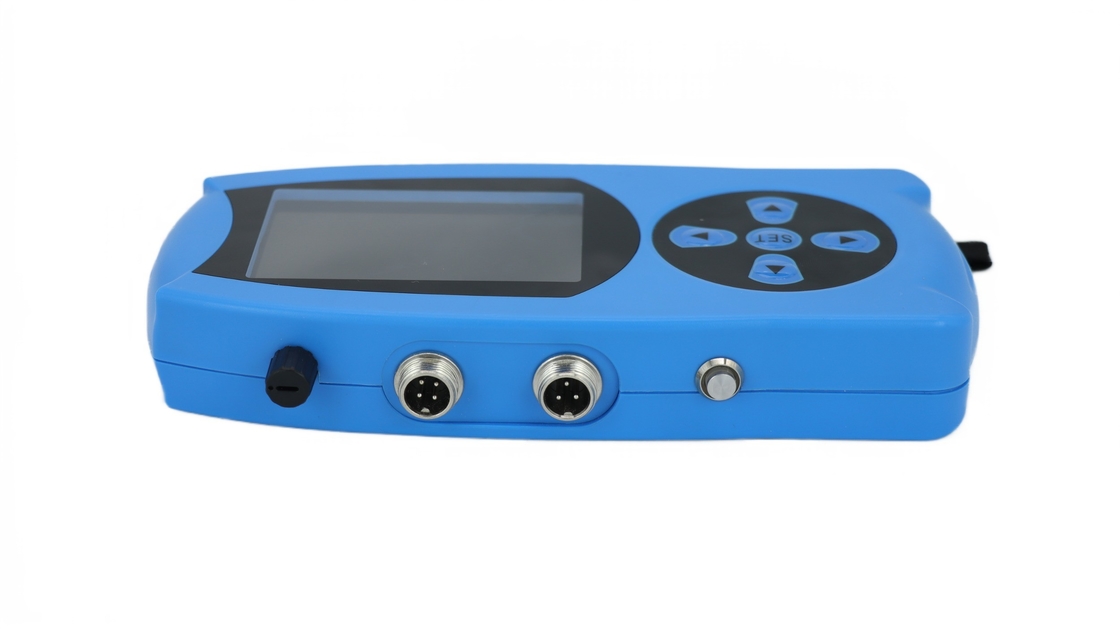

● Schalter: zum Einschalten und Ausschalten des Handterminals

● Transducer-Anschluss: zur Verbindung verschiedener Ultraschalltransducer verwendet

● Sensoranschluss: zum Anschließen verschiedener Arten von Sensoren

● Spannungsverstellknopf: zur Anpassung der Spannung der Ausgangsstromversorgung (~12~24V)

● Schlüsselinput: für die Interaktion mit Geräten verwendet

● LCD-Bildschirm: Anzeige verschiedener Werte und Grafiken

● Handgurt gegen Verlust: Auf der Hand hängen, um zu verhindern, dass man fällt

3. Leistung der Parameter

Parameter des Ultraschallsensors:

Hostcomputerparameter:

4Beschreibung der Vereinbarung

Hafenparameter

Die Hardware übernimmt RS-485, Master-Slave Halbduplex-Kommunikation, der Host ruft die Slave-Adresse und der Slave reagiert auf die Kommunikation

Datenrahmen: 10 Bits, 1 Startbit, 8 Datenbits, 1 Stopbit, keine Parität;

Baud-Satz: 9600 19200 38400 115200 (Vorausfall 115 200).

Lesen eines einzigen Registers

Funktionscode: 03H

1. Byte ADDR: Slave-Adresscode (0x01~0xFE);

Byte 2 03H: Funktionscode;

Bytes 3 und 4: die zu lesende Startregisteradresse;

Bytes 5 und 6: Die Anzahl der zu lesenden Register, die ein einzelnes Register lesen, beträgt 0x0001;

Bytes 7 und 8: CRC16-Checkcode von Byte 1 bis Byte 6.

1. Byte ADDR: Slave-Adresscode (0x01~0xFE);

Byte 2 03H: Funktionscode;

Byte 3: Die Gesamtzahl der empfangenen Datenbytes. Wenn ein einzelnes Register gelesen wird, beträgt die Gesamtzahl der Byte 02;

Bytes 4 und 5: Registrierungsdaten, jede Datenmenge beträgt 2 Bytes;

Bytes 6 und 7: CRC16-Checkcode von Byte 1 bis Byte 5.

Lesen mehrerer Register

Funktionscode: 03H

Verweise auf die Methode der Ablesungein einheitliches RegisterBei gleichzeitiger Messung von Entfernung und Temperatur beträgt die Anzahl der Register 0x0002;

Verweis auf die Methode der Lesungein einheitliches Register, Daten 1 ist der zu lesende Startregisterwert. Jedes Datenzeichen nimmt 2 Bytes ein. Die Anzahl der Daten wird entsprechend der Anzahl der vom Benutzer gelesenen Register zurückgegeben.

Schreiben Sie ein einziges Register

Funktionscode: 06H

1. Byte ADDR: Slave-Adresscode (0x01~0xFE);

Byte 2 06H: Funktionscode;

Bytes 3 und 4: die schriftliche Registeradresse;

Bytes 5 und 6: Registerdaten, die der Registeradresse entsprechen;

Bytes 7 und 8: CRC16-Checkcode von Byte 1 bis Byte 6.

1. Byte ADDR: Slave-Adresscode (0x01~0xFE);

Byte 2 06H: Funktionscode;

Bytes 3 und 4: die schriftliche Registeradresse;

Bytes 5 und 6: Registerdaten, die der Registeradresse entsprechen;

Bytes 7 und 8: CRC16-Checkcode von Byte 1 bis Byte 6.

1. Byte ADDR: Slave-Adresscode (0x01~0xFE);

Das zweite Byte 83H oder 86H: Funktionscode (83H bedeutet, dass ein Fehler für den Kommando Lesen gemeldet wird, 86H bedeutet, dass ein Fehler für den Kommando Schreiben gemeldet wird);

Byte 3: ReferenzFehlermeldungscode Tabelle;

Bytes 4 und 5: CRC16-Checkcode von Byte 1 bis Byte 3.
