Beschreibung des Produkts

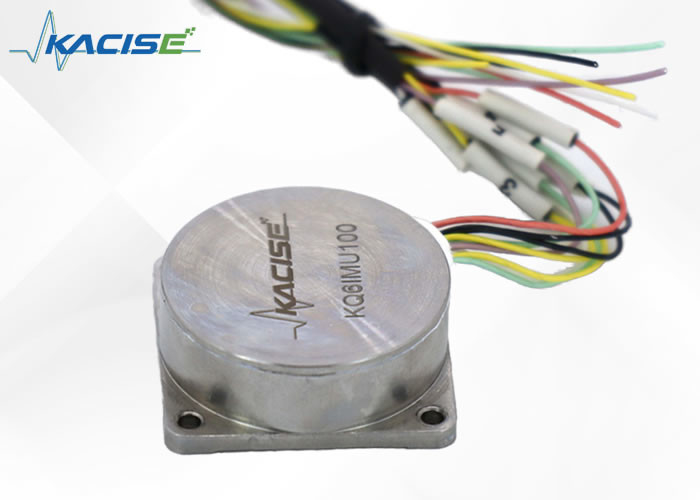

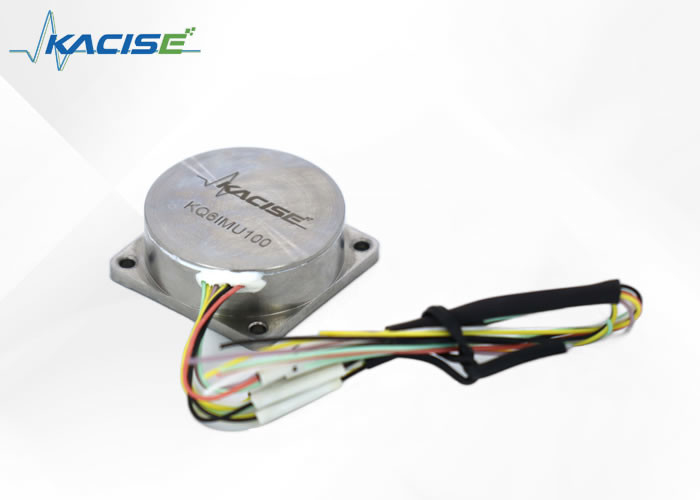

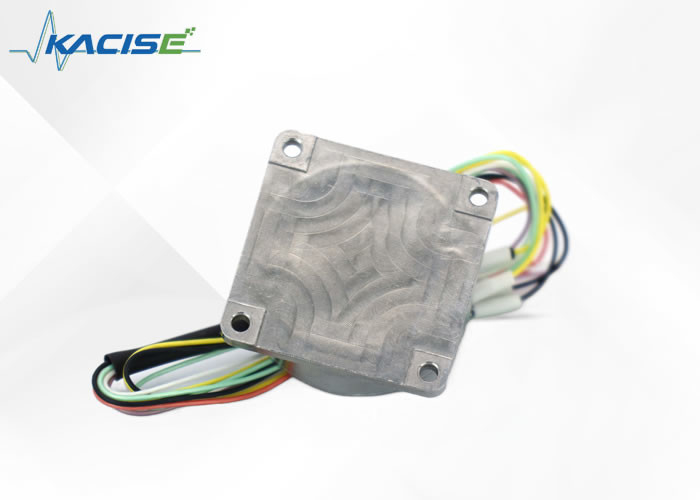

KQ6IMU100 ist ein hochentwickeltes Trägheitsmessmodul, das mit der neuesten MEMS-Technologie entwickelt wurde.Dieses Modul kann die Winkelgeschwindigkeit und Beschleunigung des Trägers in drei verschiedenen Richtungen genau messen..
Die MEMS-Technologie ist ein revolutionäres Mikro-Gerätesystem, das verschiedene Mikrokomponenten wie Mikrosensoren, Mikro-Aktoren, Mikro-mechanische Strukturen, Strom- und Energiequellen,und SignalverarbeitungsschaltungenMEMS-Geräte sind in der Lage, leistungsstarke Funktionen wie Kommunikationsschnittstellen und elektronische Geräte in Elektronik-Anwendungen auszuführen.Die Größe dieser MEMS-Systeme beträgt in der Regel wenige Millimeter oder sogar kleiner mit ihren inneren Strukturen in der Größenordnung von Mikrometern oder Nanometern.
MEMS-Sensoren werden in verschiedenen Anwendungen wie Beschleunigungsmessern, optischen Sensoren, Drucksensoren, Gyroskopen, Feuchtigkeitssensoren und Gassensoren weit verbreitet.integrierte MEMS-Produkte sind ebenfalls verfügbar, die mehrere Funktionalitäten kombinieren, um ein hocheffizientes und leistungsfähiges System anzubieten.
Eigenschaften
● Kleine Größe, 27mmX27mmX10mm
● Einfache Integration durch Verbindung der digitalen RS422-Schnittstelle.
● Dual Redundancy-Design mit integrierten Gyros und Beschleunigern.
● Verzerrung < 0,05°
Technische Parameter
| Parameter |
KQ6IMU100 |
| Stromversorgungsparameter |
| Eingangsspannung |
5 ± 0,2 V Gleichstrom |
| Eingangsstrom |
≤ 100 mA |
| Leistung des Produkts |
| GYRO |
Reichweite |
± 400°/s |
| Verzerrung |
0 ± 0,05°/s |
| Biasstabilität |
≤ 30°/h |
| Skalafaktor |
70 ± 3 LSB/°/s |
| Nichtlinearität der Skalafaktoren |
≤ 200 ppm |
| Schwingungsfehler |
≤ 0,03°/s |
| Bandbreite |
≥ 100 Hz |
| Beschleunigungsmesser |
Reichweite |
± 10 g |
| Verzerrung |
0±0,02 g |
| Biasstabilität |
≤ 0,002 g |
| Skalafaktor |
1000 ± 30 lb/g |
| Bandbreite |
≥ 400 Hz |
| Schnittstelle |
RS422 ((1-Bit-Start + 8-Bit-Daten + 1-Bit-Gleichheitskontrolle + 1-Bit-Stopp) |
| Baud-Rate |
460800bps |
| Geschwindigkeit der Aktualisierung der Daten |
≤ 2,5 ms |
| Umwelt |
| Betriebstemperatur |
-40°C + 65°C |
| Zufällige Vibrationen |
60,06 g |
Abmessungen
Anwendungen
Die Robotik ist ein Fachgebiet, das sich mit der Konstruktion, dem Bau und dem Betrieb von Robotern befasst.Die Robotik hat zahlreiche Anwendungen, von der Fertigung und dem Transport über das Gesundheitswesen bis hin zur Raumfahrt..
Flight Testing ist der Prozess der Bewertung der Leistung und Funktionalität eines Flugzeugs unter realen Bedingungen.Es umfasst eine Reihe von Boden- und Flugprüfungen, die von einem Team von erfahrenen Ingenieuren und Piloten durchgeführt werdenDie während der Flugprüfungen erzielten Ergebnisse werden verwendet, um sicherzustellen, dass das Luftfahrzeug sicher und effizient fliegt.
Leitungs- und Steuerungssysteme sind ein Zweig der Luft- und Raumfahrttechnik, der sich mit der Entwicklung von Technologien befasst, die zur Navigation und Steuerung von Flugzeugen und Raumfahrzeugen verwendet werden.Diese Systeme sorgen dafür, dass das Fahrzeug der gewünschten Flugbahn folgt und während des gesamten Fluges stabil bleibt.Führungs- und Steuerungssysteme sind für den erfolgreichen Betrieb eines Luftfahrzeugs von entscheidender Bedeutung.
Kurzzeitnavigation ist der Prozess der Bestimmung der aktuellen Position eines Flugzeugs oder Raumfahrzeugs und seines beabsichtigten Ziels über kurze Entfernungen.Diese Informationen dienen dazu, sicherzustellen, dass das Fahrzeug auf Kurs bleibt und Kollisionen mit anderen Gegenständen auf seinem Weg vermieden werden.Die Kurzzeitnavigation ist für den sicheren Betrieb aller Fahrzeugtypen, insbesondere für Fahrzeuge, die mit hoher Geschwindigkeit und Höhenlage fahren, von entscheidender Bedeutung.
Luft- und Raumfahrt bezieht sich auf den Bereich des Ingenieurwesens, der sich mit der Entwicklung, dem Test und der Produktion von Flugzeugen, Raumfahrzeugen und verwandten Technologien befasst.Es umfaßt eine Vielzahl von DisziplinenDie Luft- und Raumfahrt spielt eine entscheidende Rolle in vielen Aspekten des modernen Lebens, von kommerziellen Flugreisen bis zur nationalen Verteidigung.
Unterstützung und Dienstleistungen
Unsere elektronischen Gyroskop-Sensoren sind präzise entwickelt, um eine zuverlässige Leistung für Ihre Anwendungen zu bieten.eine umfangreiche Online-Wissensbasis, und Fehlerbehebungsanleitungen, die Ihnen helfen, Probleme zu lösen, denen Sie begegnen.
Wir sind der Zufriedenheit unserer Kunden verpflichtet und bemühen uns, außergewöhnlichen Kundendienst zu bieten.Wir freuen uns über Ihre Beiträge, da sie uns helfen, unsere Produkte und Dienstleistungen kontinuierlich zu verbessern..
Verpackung und Versand
Der elektronische Gyroskopsensor ist in einer robusten, antistatischen Verpackung untergebracht, um sicherzustellen, dass das Gerät während des Transports sicher und unbeschädigt bleibt.Das Innere der Verpackung ist mit einem Dämpfstoff ausgekleidet, der Stoß und Vibrationen absorbiert, der den sensiblen Komponenten des Sensors zusätzlichen Schutz bietet.
Vor dem Versand wird jede Verpackung versiegelt und einer gründlichen Prüfung unterzogen, um sicherzustellen, dass der Sensor sicher eingeschlossen ist.Die Außenseite der Verpackung ist mit Handhabungsanweisungen und dem Inhalt der Verpackung klar gekennzeichnet, um eine sorgfältige Handhabung zu erleichtern und den Empfänger über das eingeschlossene Gerät zu informieren..
Für den Versand wird der verpackte elektronische Gyroskopsensor in eine größere, langlebige Kartonscheibe gelegt, die den Belastungen des Transports standhält.wenn nötig, werden zusätzliche Polstermaterialien hinzugefügt, um Bewegungen innerhalb der Box während des Transports zu verhindern.
Jede Sendung enthält einen detaillierten Verpackungsbogen mit Produktinformationen und eine eindeutige Seriennummer für die Bestandsverfolgung und Qualitätskontrolle. The package is then dispatched through a reliable courier service with options for tracking and insurance to ensure the Electronic Gyroscope Sensor arrives at its destination promptly and in pristine condition.
