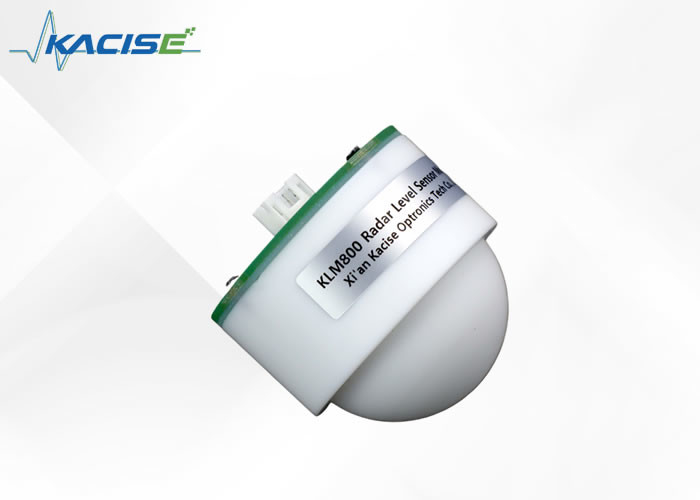

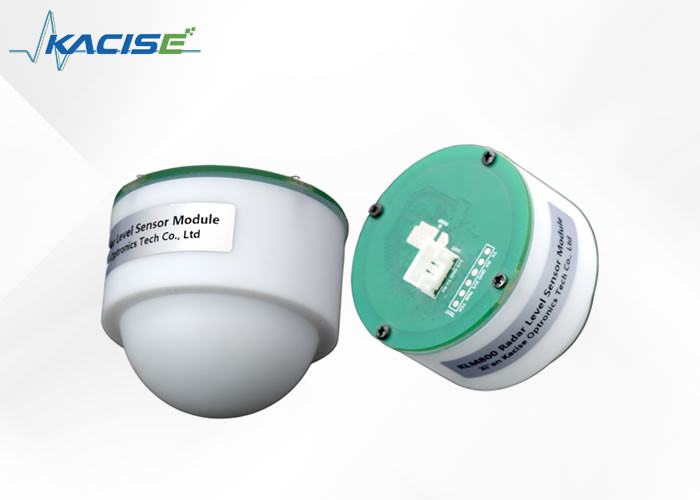

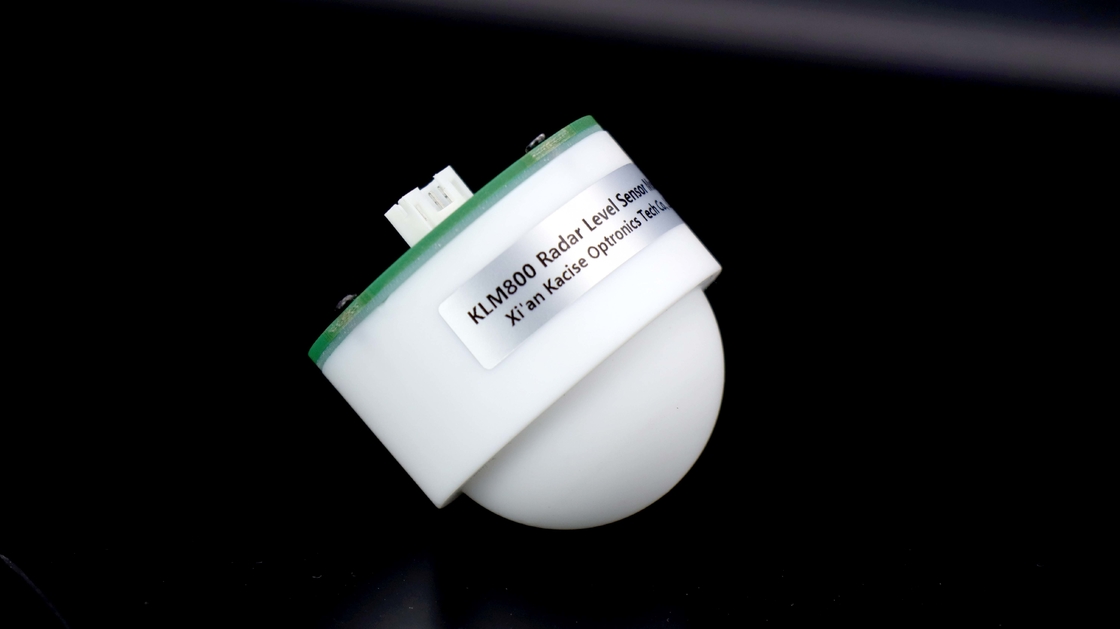

RS485 Kommunikation KLM800 Radar Level Sensor Modul für Umgebungen von -20 ~ 70 °C

RS485 Kommunikation KLM800 Radar Level Sensor Modul für Umgebungen von -20 ~ 70 °C

RS485 Kommunikations-Radar-Sensormodul

Radar-Sensormodul

Place of Origin:

CHINA

Markenname:

KACISE

Zertifizierung:

CE

Model Number:

KLM800

Kontakt mit uns
Bitte um ein Angebot
Einzelheiten zum Produkt
Betriebstemperatur:
-20 bis 70°C
Messfrequenz:
80GHz
Produktmodelle:
KLM800_485
Kommunikationsprotokoll:
MODBUS
Abmessungen der Module:
Durchmesser von 47 oder 64 mm
Arbeitsfeuchtigkeit:
0~95%
Häufigkeit des Erwerbs:
160 Ms/konfigurierbar
Versorgungsspannung:
9 ~ 24 V
Kommunikation:
RS485
Hervorheben:

RS485 Kommunikations-Radar-Sensormodul

,

Radar-Sensormodul

Zahlungs- und Versandbedingungen
Minimum Order Quantity
2
Preis
120
Packaging Details
Carton
Payment Terms
100% payment in advance
Beschreibung des Produkts

Produktbeschreibung:

Die Millimeterwellenradarkomponente ist eine grundlegende Technologie, da sie aus verschiedenen Einheiten wie der Hochfrequenzeinheit, der Verarbeitungseinheit und der Leiterplattenantenne besteht. Dadurch kann das Millimeterwellenradar Ziele ohne Behinderung durch Hindernisse auf seinem Weg wie Regen, Nebel, Staub, Frost und Licht erkennen. Das Millimeterwellenradar ist ein kleiner Sensor, der hoch integriert, flexibel und effizient ist, was es zu einer ausgezeichneten Wahl für verschiedene Anwendungen macht.

Dieses Produkt, ein sogenannter Füllstandsradar, ist eine verbesserte Version des Millimeterwellenradars. Es misst die Höhe der Radarantenne vom Flüssigkeitspegel. Es wird häufig zur Messung der Wasserressourcen von Flüssen, Stauseen, Tanks und Wasserständen verwendet. Das Produkt hat viele Vorteile gegenüber anderen Technologien, wie beispielsweise seine geringe Größe, hohe Integration und flexible Schnittstelle. Es handelt sich um einen Sensor, der 24 Stunden am Tag arbeiten kann, was ihn zu einer idealen Wahl für verschiedene Branchen und Anwendungen macht.

Die in diesem Produkt verwendeten Module können von den folgenden Geräten abgeleitet werden. Das Radar-Entfernungsmessungsmodul verwendet einen 80G-Hochfrequenzchip, der die Entfernungsmessung in Festkörpern und Flüssigkeiten unterstützt. Das Produkt ist außerdem mit einer Konfigurationslinsenantenne ausgestattet, die die Anpassung an unterschiedliche Umgebungen erleichtert.

Das Füllstandsradar wird häufig in verschiedenen Branchen eingesetzt, beispielsweise in der Wasserwirtschaft, in Kläranlagen und in Erdölchemiewerken. Seine hohe Integration, seine geringe Größe und seine flexible Schnittstelle machen es zur ersten Wahl für viele Branchen.

Merkmale:

● Hohe Integration

● Kleines Volumen

● Flexible Schnittstelle

● Es kann Ziele durch Hindernisse wie Licht, Regen, Staub, Nebel oder Frost hindurch erkennen

● Kleine Sensoren, die den ganzen Tag arbeiten



Technische Parameter:

Modellnummer KLM800_485
Messhäufigkeit 80 GHz
Kommunikationen RS_485
Häufigkeit des Erwerbs 160 ms/konfigurierbar
Betriebsstrom 12 V, 30 mA
Genauigkeit der Entfernungsmessung ±2 mm
Kommunikationsprotokoll Modbus
Antennenkegelbreite ±2,75°
Versorgungsspannung 9-24 V
Messbereich 3 m; 10 m; 20 m; 40 m
Abmessungen der Module

47 mm Durchmesser

64 mm Durchmesser

Arbeitsfeuchtigkeit 0 bis 95 %
Betriebstemperatur -20~70℃



Abmessungen:

RS485 Kommunikation KLM800 Radar Level Sensor Modul für Umgebungen von -20 ~ 70 °C 0



RS485 Kommunikation KLM800 Radar Level Sensor Modul für Umgebungen von -20 ~ 70 °C 1RS485 Kommunikation KLM800 Radar Level Sensor Modul für Umgebungen von -20 ~ 70 °C 2

Anwendungen:

● Untersuchung von Flüssen, Stauseen und anderen Gewässern

● Tankfüllstands- und Wasserstandsmessung

● Wasserschutzprojekt

● Abwasserbehandlungsplan

● Erdölchemiewerk



Stromversorgung und Kommunikation

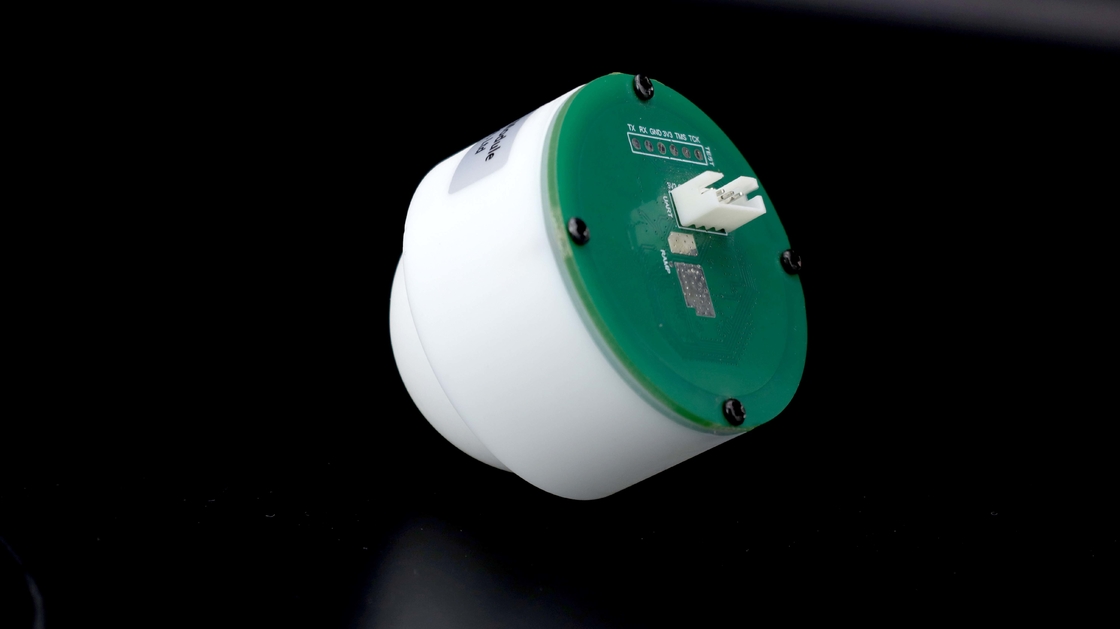

Die Modulschnittstelle ist in der folgenden Abbildung dargestellt:

Schnittstelle Name Funktion
1 Laden Sie den Mund herunter Für STLINK-Firmware-Upgrade und Simulations-Debugging
2 Stromversorgungsanschluss 3,3 V Stromversorgung, GND
3 Serielle Schnittstelle Wird für die Timing-Befehlsausgabe verwendet



Anweisungen zur Geräteinstallation

Versuchen Sie bei der Installation des Moduls, es fest zu halten, um ein Jitter des Moduls zu vermeiden und die Umgebung so offen wie möglich zu halten.

1. Der Abstand zwischen dem Modul und der Wasseroberfläche beträgt mehr als 30 cm, um sicherzustellen, dass die Vorderseite des Moduls (Antennenoberfläche) parallel zum Messflüssigkeitsspiegel liegt.

2. Der Abstand zwischen dem Modul und dem Rand des Tanks, dem Rand des Beckens, dem Rand des Flussdamms und dem Rand des Beckens ist größer als 1 Meter;



3. Wählen Sie einen möglichst unbeständigen Ort für die Installation des Moduls (versuchen Sie, es nicht zu wellig an den Einspritz- und Auslassöffnungen zu installieren, da die Messgenauigkeit umso höher ist, je welliger die Öffnung ist).

4. Installationsschema

RS485 Kommunikation KLM800 Radar Level Sensor Modul für Umgebungen von -20 ~ 70 °C 3

Garantiert innerhalb des Strahlumfangs keine Ablenkungen, wie beispielsweise Uferböschungen oder Flussufer.

Zu beachtende Punkte

Die Modulinstallation sollte möglichst konstant gehalten werden, Modulzittern sollte vermieden werden und die Umgebung sollte möglichst offen sein.

1. Der Abstand zwischen dem Modul und der Wasseroberfläche beträgt mehr als 30 cm, um sicherzustellen, dass die Vorderseite des Moduls (Antennenoberfläche) parallel zum Messflüssigkeitsstand ist

2. Der Abstand zwischen dem Modul und dem Rand des Tanks, dem Rand des Beckens, dem Rand des Flussdamms und dem Rand des Beckens ist größer als 0,5 Meter;

3. Wählen Sie einen möglichst unbeständigen Ort für die Installation des Moduls (versuchen Sie, es nicht an den Einspritz- und Auslassöffnungen zu installieren, da die Unebenheiten zu groß sind. Je größer die Unebenheit, desto schlechter die Messgenauigkeit).

RS485 Kommunikation KLM800 Radar Level Sensor Modul für Umgebungen von -20 ~ 70 °C 4

Ein serielles Port-Kommunikationsprotokoll

Rahmenkopf (1B) 0XFF
Messung der Entlassungsquote (4B) Höhenmessung (Gleitkommatyp, in Zentimetern)
Prüfen und (1 b) Das Messergebnis wird gerundet, das High-Byte und das Low-Byte werden summiert und das Low-Byte wird als Prüfsumme verwendet

Beispielsweise lauten die gesendeten Daten FF 2A 4B 90 42 47, wobei FF der Frame-Header ist, die mittleren 4 Bytes „2A 4B 90 42“ die Entfernungsinformationen darstellen und das Größenende seine wahren Informationen auf 42 90 4B 2A (hexadezimaler Gleitkommatyp) setzt, was in Dezimalzahlen von 72,1468 cm umgewandelt wird.

47 ist eine Prüfsumme, ihre Berechnung erfolgt wie folgt:

Konvertieren Sie zuerst die Gleitkommadistanz von 72,1468 uint32_t Integer (4 Bytes) in 72, auf niedriger Ebene in zwei Bytes 0 (HEX 0), niedrig von 72 (HEX 48) als Prüfsumme als Frame-Header niedrig, hoch + + Integer Integer, um die niedrigen 8 Bits zu nehmen, (FF + 0 x00 + 0 x48) und 0 x47 x00ff = 0.

Hinzufügen: SScom-Testmodus

Kann mithilfe einer seriellen Schnittstelle getestet werden (z. B. SScom):

1. Verbinden Sie das USB-Seriell-Port-Modul mit der USB-Schnittstelle des Computers, öffnen Sie die SSCOM-Seriell-Debugging-Software und wählen Sie

Der richtige Port;

2.Senden Sie AT + TLVS = 1 n, um die Ausgabezeichenfolge entsprechend dem gesendeten Befehl zu konvertieren

"AT + START n";

3.Die Ausgabezeichenfolge



RS485 Kommunikation KLM800 Radar Level Sensor Modul für Umgebungen von -20 ~ 70 °C 5



Hinweis: Die Standard-Baudrate beträgt 9600. Wenn Sie eine Zeichenfolge ohne SSCOM auf der rechten Seite öffnen, klicken Sie auf die Erweiterung rechts neben „Parameter speichern“, um sie anzuzeigen.

Gemeinsame Anweisungsspezifikation
AT+STARTn Starten Sie den Befehl
AT+RESETn Reset-Befehl
AT+BAUD=9600n Baudratenbefehl
AT+ZEIT =160n Frame-Zyklus (also Änderung des Ausgabeintervalls)
AT+READn Überprüfen Sie, ob die allgemeine Konfiguration korrekt ist
AT+TLVS=1n Ändern Sie die Ausgabe (Standard ist 0 im Hexadezimalsystem)

Hinweise:

Senden Sie im Arbeitszustand der MCU zur Konfiguration zuerst den Reset-Befehl (unterbrechen Sie die Arbeit), passen Sie den Eingabebefehl an, senden Sie dann den Reset-Befehl (machen Sie die Konfiguration wirksam) und senden Sie den Startbefehl.



Das MODBUS RTU-Kommunikationsprotokoll

1.Setup-Anweisungen: Funktionscode 0 x10

(1)Restore-Werkseinstellungen

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl Datenlänge Daten CRC
Version: 0 x 10 0x10 00 0x00 01 Version: 0x00 00 0x9E 33

Datendefinition: 0 zum Wiederherstellen der Werkseinstellungen, 1 zum Neustarten des Programms.

Antwortdaten:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: 0 x 10 0x10 00 0x00 01 0x0F 17

Beispiele:

Anfrage: 7 f 10 10 00 00 02 00 00 9 e 33 01

Antwort: 7 f 10 10 00 00 0 f 17 01

Wobei der Datenteil 00 00 bedeutet, die Werkseinstellungen wiederherzustellen.

(2)Von der Maschinenadresse

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl Datenlänge Daten CRC
Version: 0 x 10 0x20 01 0x00 01 Version: 0x00 01 0x6E 21

Datendefinition: Wertebereich 1--247.

Antwortdaten:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: 0 x 10 0x20 01 0x00 01 0x51 D7

Beispiele:

Anfrage: 7F 10 20 01 00 01 02 00 01 6E 21

Antwort: 7 f 10 20 01 00 01 51 D7

Der Datenteil 00 01 zeigt an, dass die Slave-Adresse auf 1 eingestellt ist.



(3)Messbereich

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl Datenlänge Daten CRC
Version: 0 x 10 0x20 46 0x00 02 Version: 0x00 00 41 30 0x40 19

Datendefinition: Der Datenwert besteht aus Float-Daten, die Einheit ist Meter, die Datenlänge beträgt 4 Bytes, das Datenformat besteht aus niedrigen 16 Datenbits vorne und hohen 16 Datenbits hinten.

Antwortdaten:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: 0 x 10 0x20 46 0x00 02 0xA1 C3

Beispiele:

Anfrage: 7 46 00 02 04 f 10 20 00 00 41 30 bis 40 19

Betreff: 7F 10 20 46 00 02 A1 C3

00 00 41 30, in dem der Datenteil der Gleitkommadaten 11 Meter beträgt.



(4)Messen Sie das Zeitintervall

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl Datenlänge Daten CRC
Version: 0 x 10 0x20 2E 0x00 01 Version: Nummer der Fehlernummer: 0xA8 C0

Datendefinition: Stellen Sie das Zeitintervall der Datenerfassung des Wasserstandsmessers ein, Einheit ms, der Mindestwert beträgt 100 ms.

Antwortdaten:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: 0 x 10 0x20 2E 0x00 01 0x60 1E

Beispiele:

Anfrage: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

Antwort: 7F 10 20 2E 00 01 60 1E

Unter diesen wird der Datenteil 03 E8 in die Dezimalzahl 1000 umgewandelt, d. h. das Datenerfassungsintervall wird auf 1000 ms eingestellt.



(5)Kommunikations-Baudrate

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl Datenlänge Daten CRC
Version: 0 x 10 0x20 02 0x00 01 Version: 0x25 80 Nummer: 0xB4 E2

Datendefinition: Kommunikations-Baudrate: 4800,9600,19200.



Antwortdaten:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: 0 x 10 0x20 02 0x00 01 0xA1 D7

Beispiele:

Anfrage: 7 f 10 20 00 02 01, 02, 25 80 B4 E2

Antwort: 7F 10 20 02 00 01 A1 D7

Der Datenteil 28 80 bedeutet, dass die Kommunikations-Baudrate auf 9600 eingestellt ist.



2.Abfrageanweisung: Funktionscode 0x03

(1)Von der Maschinenadresse

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: Version: 0x20 01 0x00 01 0xD4 14

Antwortdaten:

Geräteadresse Funktionscode Datenlänge Daten CRC
Version: Version: Version: 0x00 01 0x51 8E

Datendefinition: Wertebereich 1--247.

Beispiele:

Anfrage: 7 f 03 01 00 20 01 D4 14

Antwort: 7 f 03 02 0 01 51 8 e

Der Datenteil 00 01 bedeutet, dass die Slave-Adresse 1 ist.



(2)Reichweite

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: Version: 0x20 46 0x00 02 0x24 00

Antwortdaten:

Geräteadresse Funktionscode Datenlänge Daten CRC
Version: Version: Version: 0x00 00 41 30 0x54 70

Datendefinition: Der Datenwert besteht aus Float-Daten, die Einheit ist Meter, die Datenlänge beträgt 4 Bytes, das Datenformat besteht aus niedrigen 16 Datenbits vorne und hohen 16 Datenbits hinten.

Beispiele:

Anfrage: 7 46 f 03 20 00 00 02 24

Antwort: 7 f 03 04 00 00 41 30 54, 70

Der Datenteil 00 00 41 30 wird in Gleitkommadaten umgewandelt, also 11 Meter.









(3) Baudrate der Kommunikation

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: Version: 0x20 02 0x00 01 0x24 14

Antwortdaten:

Geräteadresse Funktionscode Datenlänge Daten CRC
Version: Version: Version: 0x28 80 0x8D 7E

Beispiele:

Anfrage: 7 f 20 00 02 03 01 24 14

Betreff: 7F 03 02 25 80 8B 7E

Der Datenteil 28 80 bedeutet, dass die Kommunikations-Baudrate 9600 beträgt.



(4)Messen Sie das Zeitintervall

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: Version: 0x20 2E 0x00 01 0xE5 D0

Antwortdaten:

Geräteadresse Funktionscode Datenlänge Daten CRC
Version: Version: Version: Nummer der Fehlernummer: 0x90 F0

Datendefinition: Stellen Sie das Zeitintervall der Datenerfassung des Wasserstandsmessers ein, Einheit ms, der Mindestwert beträgt 100 ms.

Beispiele:

Anfrage: 7F 03 20 2E 00 01 EF C3

Antwort: 7 f 03 02 90 F0 03 E8

Unter diesen wurde der Datenteil 03 E8 in die Dezimalzahl 1000 umgewandelt, was darauf hinweist, dass das Datenerfassungsintervall 1000 ms betrug.

(5)Messergebnisse abfragen

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: Version: 0x0A 0F 0x00 02 0x48 0E

Antwortdaten:

Geräteadresse Funktionscode Datenlänge Daten CRC
Version: Version: Version: 0x04 19 3F 9E 0x25 2C

Datendefinition: Der Datenwert ist ein Float-Datentyp mit der Einheit Meter. Der Datenlängenwert beträgt 4 Bytes, das Datenformat für die unteren 16 Bits der Daten ist oben, die oberen 16 Bits der Daten dahinter. Die Bedeutung des Messergebnisses hängt mit der Art der Messung zusammen und ist standardmäßig der Wasserstand.

Beispiele:

Anfrage: 7 4 0 fa 48 0 0 f 00 02 e

Antwort: 7 f 04 04 04 19 3 f 9 e 25 2 c

Der Datenteil 04 19 3F 9E wird in Gleitkommadaten umgewandelt, also in 1,2345 Meter.

19049 e3f, an einer Stelle, mit rechter Hochstellung.

(6)Abfrageversion

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: Version: 0x20 04 0x00 02 0x48 14

Antwortdaten:

Geräteadresse Funktionscode Datenlänge Daten CRC
Version: Version: Version: 0x20 23 05 12 0x1D 63

Datendefinition: Die Daten liegen im BCD-Kodierungsformat 0x20 0x23 0x05 0x12 vor, was Daten 20230512 bedeutet.

(7)Geräte zur Broadcast-Adressabfrage

Anforderungsbefehl:

Geräteadresse Funktionscode Startadresse Registeranzahl CRC
Version: Version: 0x20 01 0x00 01 0xCB D4

Antwortdaten:

Geräteadresse Funktionscode Datenlänge Daten CRC
Version: Version: Version: 0x00 7F 0xD1 AE

Datendefinition: 0x7F in den Daten ist die 485-Adresse des Geräts.
