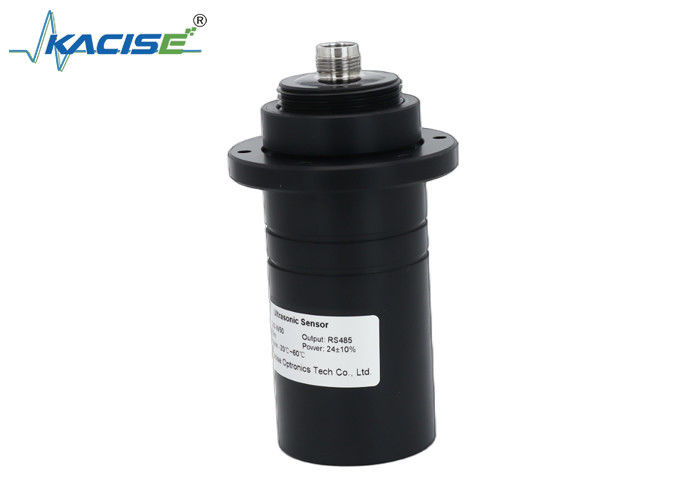

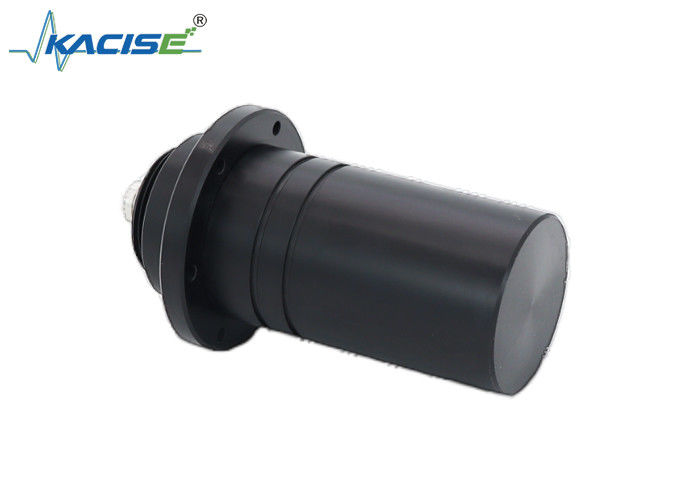

KUS-W50 Unterwasserabstandssensor Umkehrpolaritätsschutz und 0,6 m Blindbereich für nahtlose Unterwasserüberwachung

KUS-W50 Unterwasserdistanzmessgerät

1Einführung

Der einstrahlige Unterwasser-Ultraschall-Sensor ist ein hochauflösender Sensor, der auf der ARM-Architektur basiert.

Der Sensor verfügt über einen eingebauten RS485-Chip zum Lesen von Daten und zur Konfiguration interner Parameter.Die internen Parameter können über das ModBus-RTU-Protokoll geändert werden, um die Sensorleistung anzupassen und bestimmte Funktionen zu implementieren.

2.Messprinzip

Während des Abstandsmessvorgangs wird das Ultraschallsignal von der Ultraschallsonde emittiert, von der Flüssigkeit oder einem anderen festen Medium reflektiert und dann von derselben Sonde reflektiert.Der Zeitunterschied zwischen der Ultraschallemission und dem Empfang wird gemessen, um die Messung des Niveaus zu erreichenDie Beziehung zwischen der Schallwellenübertragungsdistanz L, der Schallgeschwindigkeit v und der Schallwellenübertragungszeit t kann durch die Formel ausgedrückt werden:

Formel für die Messung der Ultraschallentfernung

L: Der Abstand zwischen der Ultraschallsonde und der gemessenen Materialoberfläche.

v: Schallgeschwindigkeitswert nach Temperaturkompensation. Einheit: m/s;

t: Laufzeit der Schallwelle im Messbereich. Einheit: s

3. Merkmale

• Schutzniveau: IP68
• Ausgestattet mit RS485-Kommunikation, Daten können gelesen und geschrieben werden
• Adresse, Baudrate und andere entsprechende Parameter können über das ModBus-RTU-Protokoll geändert werden;
• Kurze Reaktionszeit
• Temperaturkompensation

4.Anwendung

• Unterwasserposition und Entfernungserkennung
• Unterwasserroboter zur Hindernisvermeidung und Kollisionserkennung
• Überwachung des Zustands des Schaltknopfs der Unterwassertür
• Überwachung des Wasserspiegels im Behälter
• Anwendung für unbemannte Boote

5.Technische Parameter
