Place of Origin:
CHINA
Markenname:
KACISE
Zertifizierung:
CE
Model Number:
KUS-W36

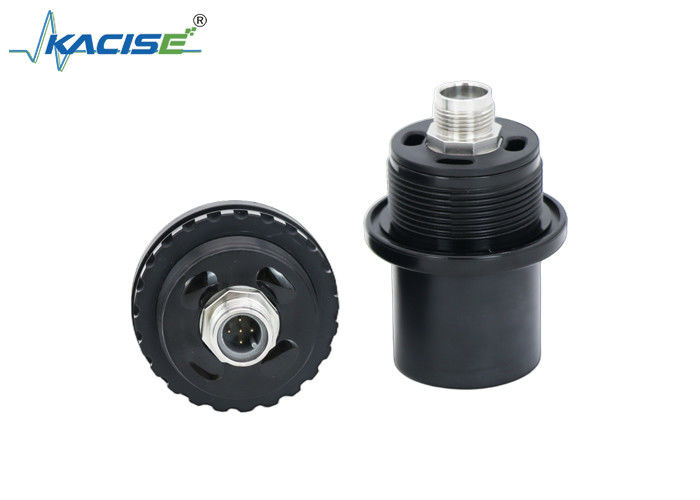

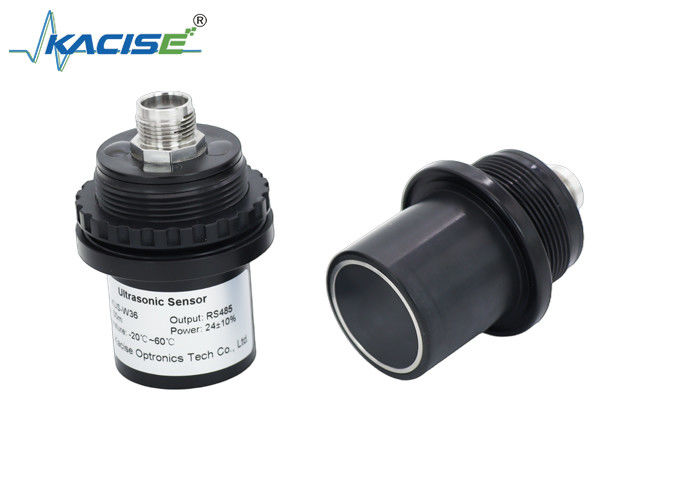

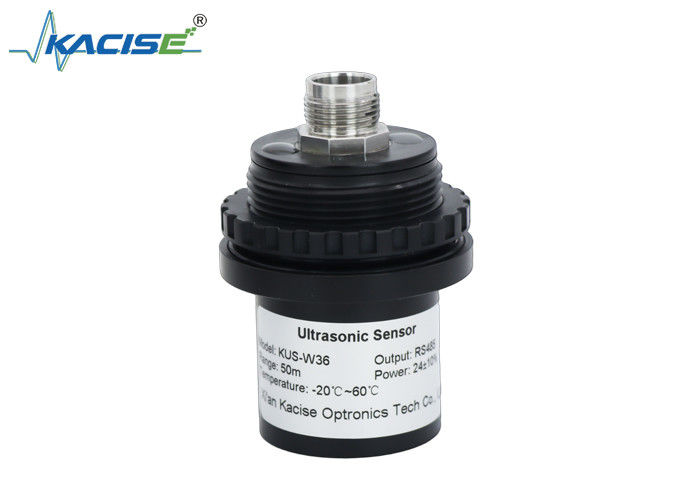

KUS-W36 Unterwasserdistanzmessgerät
Einleitung
Der Unterwasser-Distanzmesssensor sendet Ultraschallwellen im Wasser und trifft er das zu messende Objekt,Es reflektiert zurück und misst den Abstand zwischen dem Sensor und dem zu messenden Objekt., und überträgt sie an Schiffe, Bojen, unbemannte Unterwasserfahrzeuge und andere Geräte.
Die Produktschutzniveaus erreichen IP68 und es kann lange in Wasser in einer Tiefe von 10 Metern untertauchen, ohne beschädigt zu werden.
Meßprinzip
Die von der Ultraschallsonde emittierte Ultraschallwelle zieht sich durch das Wasser, trifft das zu messende Ziel und kehrt nach der Reflexion durch das Wasser zur Ultraschallsonde zurück.Weil die Zeit der Emission und des Empfangs bekannt sein kann, entsprechend dieser Zeit × Schallgeschwindigkeit ÷ 2 = der Abstand zwischen der Sondenemissionsfläche und dem zu messenden Ziel.
Berechnungsformel: D = C*t/2
(Geteilt durch 2, weil die Schallwelle eigentlich eine Rundreise von der Emission zum Empfang ist, D ist die Entfernung, C ist die Schallgeschwindigkeit und t ist die Zeit).
Wenn der Zeitunterschied zwischen der Emission und dem Empfang 0,01 Sekunden beträgt, beträgt die Schallgeschwindigkeit im Süßwasser bei normaler Temperatur 1500 Meter/Sekunde.
1500 Meter/Sekunde × 0,01 Sekunden = 15 Meter
15 m ÷ 2 = 7,50 m
Das heißt, die Entfernung zwischen der Sondenemissionsoberfläche und dem zu messenden Ziel beträgt 7,50 m.
Technische Parameter
Messergebnis | Abstandswert zwischen der Emissionsfläche der Sonde und dem Messziel |
Sensoranschlussmethode | Faden mit einer Breite von mehr als 50 mm, mit einer Breite von mehr als 50 mm |
Aussehen | Zylindrisch |
Andere Sensoranschlussmethoden | Anschlussverfahren für Gewinde oder Flansche können auf Anfrage angepasst werden |
Blindbereich | Blinde Fläche variiert je nach Messbereich |
Schutzniveau | IP68 |
Spannungsbereich der Stromversorgung | Gleichspannung 12,0 V- Ich weiß.30.0V |
Stromversorgungsspannung und -strom | Gleichspannung 24 V, Strom < 40 mA; Gleichspannung 12 V, Strom < 80 mA |
Energieverbrauch der Ausrüstung | Gleichstromversorgung 24 V: Mindestleistung 24 V × 40 mA = 0,96 W; |
Gleichstromversorgung 12 V: Mindestleistung 12 V × 80 mA = 0,96 W; | |
Ausgangssignal 1 | Einweg-RS485-MODBUS-Protokoll |
Kommunikationsmethode 1 | Antwortart, der Hostcomputer sendet einen Befehl und der Sensor antwortet mit den aktuellen Messdaten einmal |
Kommunikationsmodus 2 | Aktives Hochladen, Hexadezimaldaten, 5-10 Mal pro Sekunde |
Anzeige | Keine Anzeige |
Die entsprechende Kabellänge | 1 Meter, bis zu 10 Meter |
Kabelanschluss | 4 Kerne |
Arbeitswassertemperatur | - 10- Ich weiß.+60°C |
Betriebswassertiefe | ≤ 10 Meter |
11- Ich weiß.100 Meter, muss angepasst werden, Größe, Material, Schaltung kann sich ändern |
