Markenname:
WAGO
Zertifizierung:
CE
Modellnummer:
787 bis 885

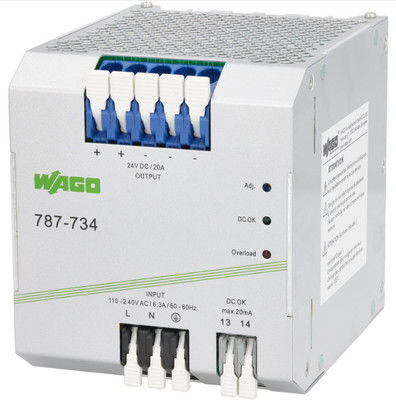

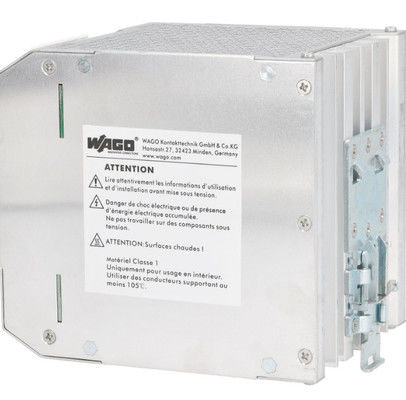

WAGO 787-734 Stromversorgung im eingeschalteten Modus
Produkteinführung
Der WAGO 787-734 ist ein leistungsstarkes Schaltmodus-Netzteil für industrielle Anwendungen mit einem stabilen 24 VDC-Ausgang bei 20 A (480 W) mit präziser Spannungsregelung.Konzipiert für die Zuverlässigkeit in Steuerschränken, verfügt über eine natürliche Konvektionskühlung für die horizontale Montage, Werkzeugfreie Abschaltung über hebelbetriebene PCB-Endblöcke,und elektrische Isolierung gemäß SELV (UL 60950-1) und PELV (EN 60204). Die Stromversorgung unterstützt einen breiten Eingangsbereich (85264 VAC/130373 VDC), sorgt für eine geringe Wellenwirkung (< 100 mV) und verfügt über einen Gleichspannungs-OK-Kontakt für die Systemüberwachung.
Produktmerkmale
Leistungsspezifikationen:
Ausgang: 24 VDC (verstellbar 22 ̊28 V), 20 A, 480 W.
Eintritt: 85264 VAC oder 130373 VDC, 1-Phase, 4763 Hz (kompatibel mit 0 Hz).
Wirkungsgrad: Leistungsfaktor ≥ 0,94 (230 VAC) / ≥ 0,98 (115 VAC) bei aktivem PFC.
Leistung und Schutz:
Genauigkeit: Abweichung der Steuerung ≤ 1%, Restwelle ≤ 100 mV (Peak-to-Peak).
Überlastmanagement: Konstante Leistung (1.15×1,4x Nennstrom), Kurzschluss-Ausfahren mit automatischem Neustart.
Haltbarkeit des Hauptstroms: ≥ 20 ms bei 230 VAC für eine vorübergehende Stabilität.
Konstruktion und Montage:
Kühlung: Natürliche Konvektion bei horizontaler Montage.
Abschluss: Werkzeugfreie, mit Hebel betätigte PCB-Terminalblöcke für die schnelle Verkabelung.
Montage: Verkapselte Konstruktion für den Einsatz im Steuerfach.
Elektrische Sicherheit und Konformität:
Isolierung: SELV (UL 60950-1), PELV (EN 60204).
Eintrittsstrom: ≤ 30 A; Entladeströmung ≤ 2 mA.
Überwachung und Verbindung:
DC-OK-Kontakt: Sprungfreies Schaltsignal über den Optocoupler zur Angabe des Zustands des Systems.
Umwelt- und physikalische Aspekte:
Abmessungen: 6,00 mm2 (genaue Abmessungen finden Sie im Datenblatt).
Betrieb: Geeignet für industrielle Umgebungen mit stabiler Temperaturregelung.
Eingangsstrom | ≤ 3 A (230 VAC); ≤ 6,3 A (115 VAC) |
Eintrittsstrom | ≤ 30 A |
Macht in Wirklichkeit | ≥ 0,94 (230 VAC); ≥ 0,98 (115 VAC) |
