Koso EPB801 Elektro-Ventilregler für präzise Positionierung

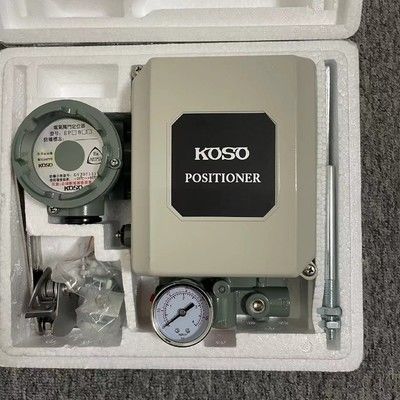

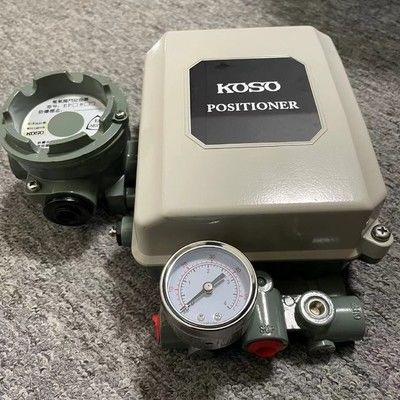

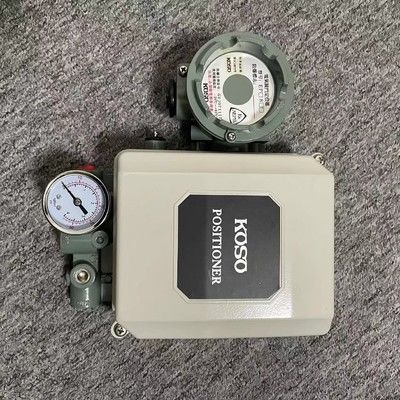

Koso EPB801 Elektrische Ventilpositionierer

Produkteinführung

Der elektrische Ventilpositionierer Koso EPB801 ist ein wichtiges Zubehör für pneumatische Steuerventile, das zur präzisen Regulierung der Ventilposition in industriellen Prozessen entwickelt wurde.Es empfängt ein 4 ‰ 20 mA Gleichstrom-Eingangssignal von einem Steuergerät und wandelt es in eine pneumatische Ausgabe um, um das Ventil zu antreiben, während die mechanische Rückkopplung vom Ventilstamm eine genaue Positionsverfolgung gewährleistet. Der Positionierer sendet elektrische Signale an das obere System zur Echtzeitüberwachung,Es ist für Schaltkreislaufsteuerungssysteme unerlässlichMit einem robusten Gehäuse aus Aluminiumlegierung und mehrfacher Explosionssicherheit eignet es sich für verschiedene Industrieumgebungen von -20°C bis 80°C.

Produktmerkmale

Präzisionssteuerung und Rückkopplung:

Eingangssignal: Standard 4 ‰ 20 mA Gleichstrom (Grenzbereich: 4 ‰ 12 mA / 12 ‰ 20 mA / 10 ‰ 50 mA für Modelle EP-15 / 17 / 25 / 27).

Mechanische Rückkopplung: Die Stammverschiebung wird in elektrische Signale für die Echtzeitüberwachung des Systems umgewandelt.

Kompatibilität mit vielseitigen Aktoren:

Gerade Strecke: 12 ̊100 mm; Winkelstrecke: 0 ̊90 Grad.

Anpassungsfähig an kleine/große Aktoren durch Belastungssteuerungsstrategien und Bewegungsmechanismusanpassungen.

Pneumatische Leistung:

Gasquelldruck: 0,14 ∼0,16 MPa oder 0,17 ∼0,50 MPa.

Gasverbrauch: 5 NL/min bei 0,4 MPa; Verstärker mit geringer Leistung reduzieren den Energieverbrauch.

Genauigkeit und Zuverlässigkeit:

Rückschlag: < 1%; Toten Zone: < 0,4% für eine präzise Ventilposition.

Ausgangsmerkmale: Linear (konfigurierbar zum schnellen Öffnen, Prozentsatz usw. über einen Kammechanismus).

Umwelt- und Sicherheitsmerkmale:

Temperaturbereich: Flammbeständig: -20°C-60°C; Standard: -40°C-80°C.

Explosionssichere Typen: Flammfeste und gewöhnliche Modelle sind erhältlich.

IP-Schutz: Geeignet für raue Umgebungen mit einer relativen Luftfeuchtigkeit von ≤ 90%.

Konstruktion und Montage:

Gehäuse: Aluminiumlegierung (Gewicht: 3,5 kg).

Luftanschluss: ZG1/4-Garn für eine einfache pneumatische Integration.

Verstärkerumwandlung: Einfacher Wechsel zwischen positiver und negativer Aktion für einwirkende Aktoren.

technische Parameter und Leistung:

Eingangssignal: Standard: 4-20 MADC.

Split: 4-12 MADC 12-20 MADC 10-50 MADC (ep-15.17. EP-25.27- Ich weiß.

Eintrittsimpedanz: 250 Euro (4-20 MADC) 100 Euro (10-50 MADC).

Nennstrich: Gerader Strich: 12... 100 mm, Winkel: 0-90 Grad...

Gasquelldruck: 0,14-0,16 Mpa 0,17-0,50 Mpa.

Gasverbrauch: 5 NL/min (bei einem Gasdruck von 0,4 MPa)...

Rückschlag: weniger als 1%. Toter Bereich: weniger als 0,4%.

Ausgangsmerkmale: linear (kann auf schnelles Öffnen geändert werden, z. B. Prozentsatzmerkmale)...

Umgebungstemperatur: flammdicht Typ -20-+ 60°C Normaltyp -40-+ 80°C

Relative Luftfeuchtigkeit: nicht mehr als 90%...

Explosionssicherer Typ: flammsicherer Typ, gewöhnlicher Typ. ZG1/4 Luftquelle Schnittstelle...

Gehäuse aus Aluminiumlegierung Gewicht 3,5 kg

Eigenschaften des Ventilpositioniers der Serie EPB800:

Anwendbar für kleine Kapazität und große Kapazität Aktoren: übernehmen Belastung Steuerung Raketenpolitik, wählen Sie die entsprechende Raketenpolitik für die Aktoren Positionierer geeignet zu bekommen.

Gasverbrauch gering: der Stromverbrauch des Verstärkers ist gering, die Kapazität groß.

Ausgangsmerkmale können ausgewählt werden: Da im Rückkopplungsmechanismus ein Kammechanismus vorhanden ist, können andere als die Standardmerkmale ausgewählt werden.

4 verschiedene Rückkopplungsmodus entsprechendes Modell: solange die Kammausrüstung ausgetauscht ist, kann für den folgenden entsprechenden Aktor verwendet werden.

* Direktantrieb: Standard-------------EPB8O1 * Winkelantrieb: Standard----. EPB8 02, leicht in einen Reaktionsverstärker umgewandelt: wenn ein Einwirkungsantrieb eine Reaktionssteuerung erfordert,Ein positiver Verstärker kann leicht in einen negativen Verstärker umgewandelt werden.
