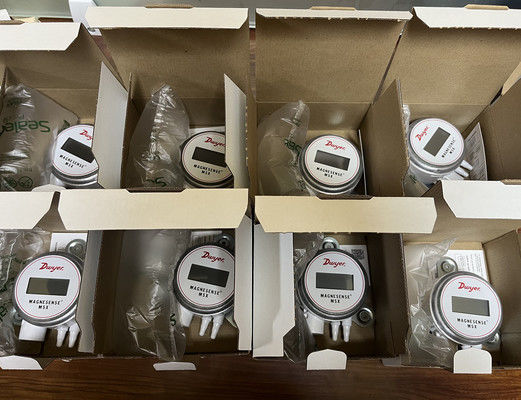

Dwyer MSX Pro Drucktransmitter (Modell: MSX-20W-PA)
Produkteinführung
Der Dwyer MSX Pro Drucktransmitter (MSX-20W-PA) ist ein vielseitiger Differenzdrucksensor von Magnesense, der für Gebäudesteuerungsanwendungen, Überwachung von Differenzdruck, Luftgeschwindigkeit,und volumetrischer DurchflussAufbauend auf der Stabilität der MS2 Magnesense II-Serie vereinfacht er die Konfiguration mit 32 auswählbaren Druckbereichen (Pa, mm w.c., in w.c.) in ein-/zweidirectionalen Modi.Der Sender bietet lineare Druck- oder Geschwindigkeitsausgänge mit Quadratwurzel-Extraktion für Flussberechnungen, Doppelspannungssignale/Milliampere zur Steuerung und Überprüfung und ein drehbares 4-stelliges LCD zur einfachen Ablesbarkeit.Es entspricht den UL94 V-0 und Plenum Sicherheitsnormen..
Produktmerkmale
Präzisionsmessfähigkeit:
Sie überwacht den Differenzdruck, die Luftgeschwindigkeit und den volumetrischen Fluss in Gebäudesystemen.
± 1% FSO-Genauigkeit für zuverlässige Messwerte in 32 Druckbereichen (Pa, mm w.c., in w.c.).
Konfigurierbare Ausgangsmodi:
Lineare Druckausgabe oder Geschwindigkeitsausgabe mit Quadratwurzel-Extraktion zur Flussberechnung.
Dualsignale: 4 ′20 mA (2-Draht) und wählbar 0 ′10 V/0 ′5 V (3-Draht) zur Steuerung und Signalüberprüfung.
Flexibler Einbau und Betrieb:
10 ̊36 VDC (2-Draht) oder 17 ̊36 VDC/21,6 ̊33 VAC (3-Draht) Leistungsaufnahme.

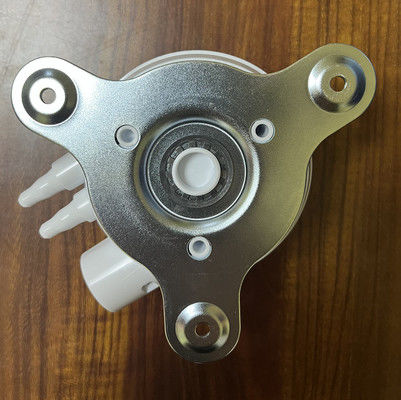

1/2" NPS-Gleiterschluss und orientierungsunabhängige Montage.
Benutzerfreundliche Schnittstelle:

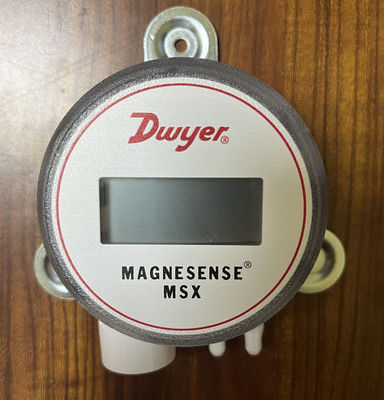

Vierstelliges LCD mit 180° drehbarem Display für eine optimale Sicht in jeder Anlage.
Optionale Werkzeuglose Endgeräte für schnelle Verkabelung.
Sicherheits- und Umweltbewertungen:
UL94 V-0 Brandbewertung und Plenumbewertung für gefährliche Umgebungen.
Druckgrenzwerte: Bis zu 3,6 psi (Betrieb) und 6 psi (Ausbruch) für bestimmte Bereiche.
Anwendungsmöglichkeiten:
Ideal für Filterüberwachung, Reinraumdrucksteuerung, statischen Kanaldruck und Luftfluss des VAV-Systems.
Elektrische Spezifikationen:
Strom-Ausgangsschleifwiderstand: 0 ̊1250 Ω max; Spannungsausgang: Min. 1 kΩ Lastwiderstand.
| Produktbezeichnung |
Drucktransmitter |
| Dienstleistungen |
Luft und nicht brennbare, kompatible Gase |
| Genauigkeit |
±1% FSO |
| Energiebedarf |
10-36 VDC (2-Draht), 17-36 VDC oder isolierter 21,6-33 VAC (3-Draht) |
| Ausgangssignale |
4-20 mA (2-Draht); 0-10 V oder 0-5 V wählbar (3-Draht). |
| Elektrische Einführung |
1/2" NPS-Faden |
| Anzeige |
Vierstelliges LCD. |
| Steigende Orientierung |
Messung des Drucksensors unbeeinflusst durch Ausrichtung |
