Name: Honeywell Modell S (Teilenummer: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)
Brand: Xi'an Kacise Optronics Co.,Ltd.
SKU: Modell s
Price: 152.00 USD
Availability: InStock

Zu Hause > produits > Präzisionsdrucksensor >

Honeywell Modell S (Teilenummer: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Honeywell Präzisionsdrucksensor

Honeywell Modell S Drucksensor

Drucksensor mit Garantie

Markenname:

Honeywell

Zertifizierung:

Modellnummer:

Modell s

Kontakt mit uns

Bitte um ein Angebot

Honeywell Modell S (Teilenummer: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Einzelheiten zum Produkt

Benetztes Diaphragma:

10e. Iconel X-750

Schock und Erschütterung:

44a. Stoß- und Vibrationsfestigkeit

Genauigkeit:

1,0 % vom Skalenendwert6

Nichtlinearität und Hysterese:

1,0 % vom Skalenendwert2

Hervorheben:

Honeywell Präzisionsdrucksensor

Honeywell Modell S Drucksensor

Drucksensor mit Garantie

Zahlungs- und Versandbedingungen

Min Bestellmenge

1pcs

Verpackung Informationen

Jedes Gerät verfügt

Lieferzeit

5-8 Arbeitstage

Versorgungsmaterial-Fähigkeit

1000 Stück/Stücke pro Woche verhandelbar

Verwandte Produkte

Honeywell Druckmessumformer für Flügelmuffen (Hammer Unions) der Serien 434/435/437 (Teilenummer: 060-F827-02/060-P187-04)

Beste Preis erhalten

Honeywell Modell 437 Präzisionsdrucksensor mit 9 VDC bis 28 VDC Versorgungsspannung, Edelstahl-Baugruppe und Inconel X-750 benetzter Membran (Teilenummer: BP437)

Beste Preis erhalten

Honeywell Modell S (Teilenummer: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Beste Preis erhalten

Honeywell Modell TJE Mitte (Teilnummer: 060-0741-08TJD)

Beste Preis erhalten

Kontakt mit uns

86--17719566736

Kontaktieren Sie uns jetzt

Beschreibung des Produkts

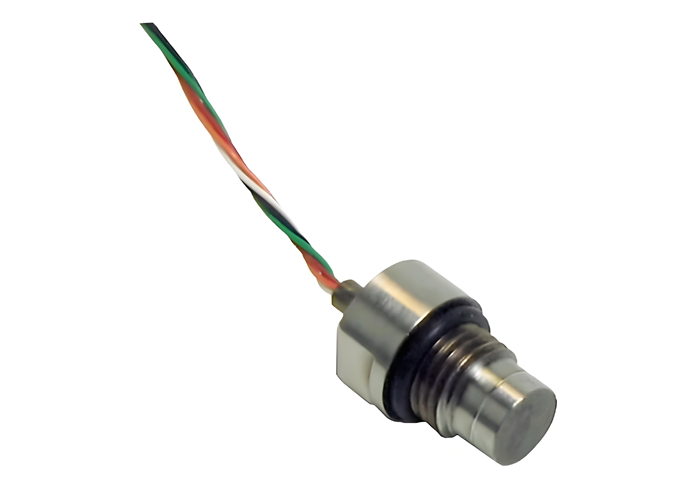

Honeywell Model S Druckaufnehmer (Teilenummern: 060-1542-01G/060-1542-02G/060-1542-13G/060-1542-15G)

Die subminiaturen Druckaufnehmer Modell S von Honeywell messen präzise Druckbereiche von 100 psi bis 15.000 psi mit einer Genauigkeit von 1 % des vollen Skalenbereichs. Diese reinen Messaufnehmer verfügen über eine hohe Eigenfrequenz und verwenden eine bündige Membran aus 17-4 PH-Edelstahl.

Die Temperaturkompensation wird durch temperaturempfindliche Komponenten im Inneren der Messaufnehmer erreicht. Jede Einheit enthält eine kleine elektrische Nullabgleich-Leiterplatte im Anschlussdraht (ca. 1 Zoll x 0,087 Zoll dick), die keine Übereinstimmung der Temperaturbedingungen mit dem Messaufnehmer erfordert. Alle Messaufnehmer verfügen über vier aktive, aufgeklebte Dehnungsmessstreifen, die in einer Wheatstone-Brückenkonfiguration angeordnet sind.

Hauptmerkmale

Messbereich von 100 psi bis 15000 psi
Bündige Bauweise ohne internes Totvolumen
Hohe Frequenzantwort
mV/V Ausgangssignal
1 % Genauigkeit
CE-geprüft
Benetztes Material aus 17-4 PH-Edelstahl

Industrieanwendungen

Energie
Logistik & Lagerhaltung
Fertigung

Teilenummern

Teilenummer	Beschreibung
060-1542-01G	BP357BR, 1A, 2U, 5E, 6AM:MODELL S, 100 PSI
060-1542-02G	BP357CJ, 1A, 2U, 5E, 6AM:MODELL S, 150 PSI
060-1542-13G	Modell S Subminiatur; Druckaufnehmer mit bündiger Membran; 100 psi bis 15.000 psi; Bündige Bauweise; 17-4 PH-Edelstahl, benetztes Material; Hohe Frequenz; mV/V-Ausgang; 1 % Genauigkeit
060-1542-15G	Modell S Subminiatur; Druckaufnehmer mit bündiger Membran; 100 psi bis 15.000 psi; Bündige Bauweise; 17-4 PH-Edelstahl, benetztes Material; Hohe Frequenz; mV/V-Ausgang; 1 % Genauigkeit

Leistungsdaten

Merkmal	Messwert
Druckbereiche (3/8-24 UNF-Gewinde)	100, 150, 200, 300, 500, 750, 1000, 1500, 2000, 3000, 5000, 7500, 10000, 15000 psig
Druckbereiche (7/16-20 UNF-Gewinde)	150, 300, 750, 1500, 7500, 15000 psig
Genauigkeit	1,0 % des vollen Skalenbereichs
Nichtlinearität und Hysterese	1,0 % des vollen Skalenbereichs
Nicht-Wiederholbarkeit	±0,15 % des vollen Skalenbereichs
Ausgang	2 mV/V
Auflösung	Unendlich

Umgebungsbedingungen

Merkmal	Messwert
Temperatur, Betrieb	-54 °C bis 149 °C [-65 °F bis 300 °F]
Temperatur, kompensiert	16 °C bis 71 °C [60 °F bis 160 °F]
Temperatureinfluss, Nullpunkt	0,01 % des vollen Skalenbereichs/°F
Temperatureinfluss, Spanne	0,02 % des Messwerts/°F

Elektrische Daten

Merkmal	Messwert
Dehnungsmessstreifentyp	Aufgeklebte Folie
Erregung (Kalibrierung)	5 Vdc
Erregung (zulässig)	Bis zu 5 Vdc oder (Vac)
Isolationswiderstand	5000 mOhm bei 50 Vdc
Brückenwiderstand	350 Ohm
Shunt-Kalibrierungsdaten	Enthalten
Elektrischer Anschluss (Standard)	Vier verdrillte Leitungen (1,83 m [5 ft]) mit externer Ausgleichsplatine

Mechanische Daten

Merkmal	Messwert
Medien	Gase, Flüssigkeiten, die mit den benetzten Teilen kompatibel sind
Überlastung, sicher	50 % über der Kapazität
Überlastung, Berstdruck	400 % des vollen Skalenbereichs
Totvolumen	Bündig
Material der benetzten Teile	17-4 PH-Edelstahl
Gewicht	2 oz
Gehäusematerial	Edelstahl

Bereichscodes

Bereichscode	Verfügbare Bereiche
BR	100 psig
CJ	150 psig
CL	200 psig
CP	300 psig
CR	500 psig
CT	750 psig
CV	1000 psig
DJ	1500 psig
DL	2000 psig
DN	3000 psig
DR	5000 psig
DT	7500 psig
DV	10000 psig
EJ	15000 psig

Optionscodes

Viele Bereichs-/Optionskombinationen sind in unseren Quick-Ship- und Fast-Track-Fertigungsprogrammen verfügbar. Aktuelle Listen finden Sie unter TMsensor-ship.

Option	Beschreibung
Temperaturkompensation	Mehrere Bereiche von -65 °F bis 400 °F verfügbar
Interne Verstärker	Unamp., mV/V-Ausgang
Druckanschlüsse	3/8-24 UNF oder 7/16-20 UNF (BP358)
Elektrischer Anschluss	Verschiedene Optionen, einschließlich verdrillter Leitungen, Microtec-Steckverbinder und spezieller Kabeltypen
Spezielle Kalibrierung	10-Punkt- oder 20-Punkt-Kalibrierung verfügbar
Benetzte Membran	Iconel X-750-Option verfügbar
Schock und Vibration	Option für Schock- und Vibrationsfestigkeit verfügbar
