Herkunftsort: | China |
Markenname: | Kacise |
Modellnummer: | KUS630 |
Min Bestellmenge: | 1 |
---|---|
Preis: | Negotiable |
Verpackung Informationen: | 15*15*10cm, 0.5kg |
Lieferzeit: | 5-8 Werktage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 100+ |

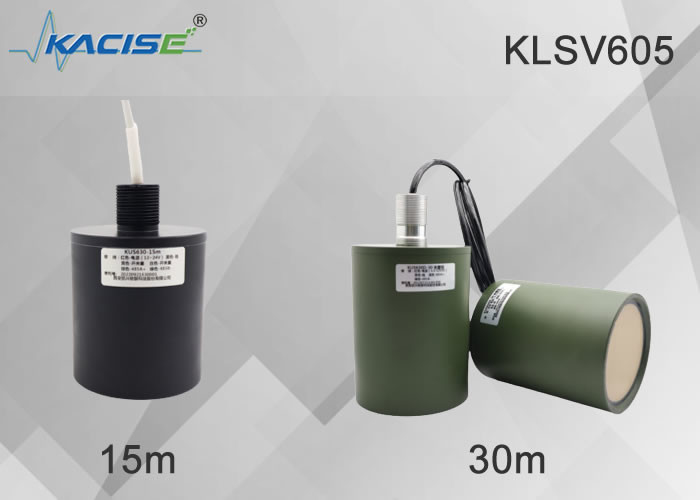

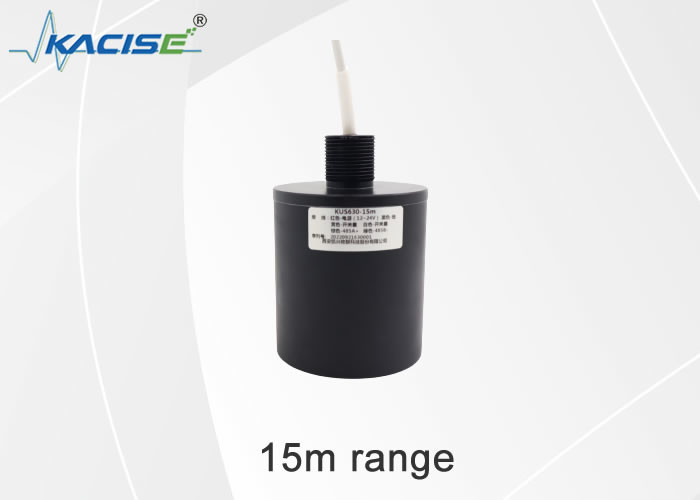

Bereich: | 10m/12m/15m/20/30m | Ausgabe: | 4~20mA/NPN/PNP/RS485/0-3V, 0-5V |
---|---|---|---|
Stromversorgung: | 3.3-24 V | Arbeitsstrom: | ≤45mA |
Temperatur-Ausgleich: | Ja | Arbeitstemperatur: | -25… 70℃ (248… 343K) |
Schutzklasse: | IP68 | Schalenmaterial: | PVDF |
Meßgenauigkeit: | ≤1 % |

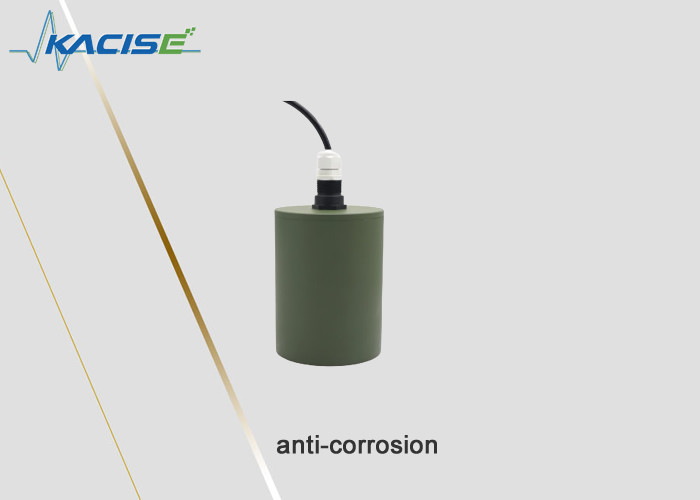

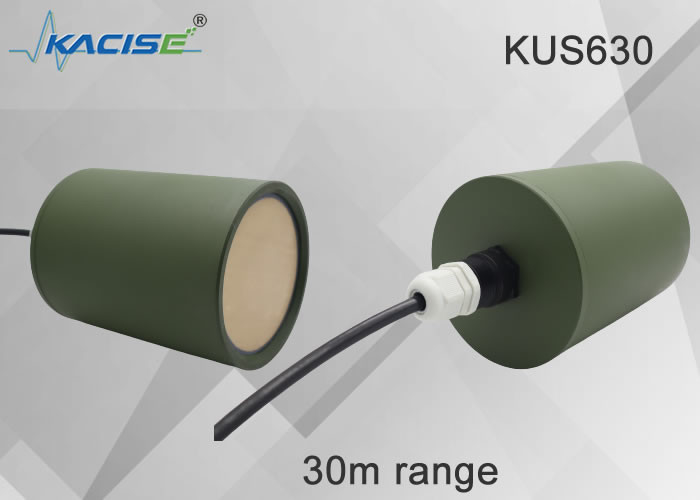

Ultraschall-Füllstandsmesser der Serie KUS630
1.Eigenschaften
2. Produktbeschreibung
Es ist ein berührungsloses Messgerät, das das Arbeitsprinzip der Ultraschall-Entfernungsmessung nutzt und die Zeitdifferenz zwischen Ultraschallemission, Objektreflexion und Echoempfang nutzt, um die gemessene Entfernung zu messen.
Die Verwendung fortschrittlicher Ultraschall-Erkennungsmethoden verursacht keine Fehlalarme aufgrund äußerer Umgebungsänderungen oder Interferenzen wie Infrarot- und Mikrowellen-Erkennungsmethoden.
Der Alarmabstand kann flexibel eingestellt werden.Wenn das Fahrzeug an Ort und Stelle ist und die gemessene Entfernung kleiner als die voreingestellte Entfernung ist, wird ein LED-Lichtsignal erzeugt und die Fahrzeugankunftsinformationen werden über die RS-485-Schnittstelle an die Steuerung gesendet.
Beim Messen des Materialpegelabstands berührt es das gemessene Objekt nicht und hat keine beweglichen Teile.Es ist einfach zu installieren und zu debuggen, einfach zu reparieren und zu warten und hat eine hohe Messgenauigkeit.Der Stromverbrauch des Detektors ist extrem niedrig und die RS485-Ausgangsschnittstelle wird übernommen.Die Schnittstelle ist einfach, sicher, zuverlässig und stabil und eignet sich für die sekundäre Entwicklung.
Es kann zuverlässig erkennen, ob sich das Fahrzeug in der Parklücke befindet, und verfügt über Anti-Falscherkennungsfunktionen, wie z. B. das Verhindern einer falschen Erkennung benachbarter Parkplätze, einer falschen Erkennung von Personen auf Parkplätzen, einer falschen Erkennung von Hindernissen usw.
Völlig unabhängige Entwicklung mit allen Rechten an geistigem Eigentum und Produktionstechnologie, um eine Garantie für guten technischen Service, hohe Qualität und niedrigen Preis zu bieten.
3. Abmessungen
Einheit im Diagramm ist mm
4. Elektrische Anschlüsse und Signaldefinitionen
Zeilenreihenfolge | CFarbe | DDefinition |
1 | Rot | Macht ist positiv |
2 | Schwarz | Stromrückleitungserde |
3 | Gelb | Analogausgang, Spannungsausgang, Stromausgang Schaltausgang |
4 | Blau | RS485 A+ oder uart TXD |
5 | Grün | RS485 B- oder uart RXD |
Kabelfarbe | Zeilenreihenfolge | Beschreiben | Anmerkung |
rot | 1 | unterstützt von | 3,3 V-30 V breiter Spannungseingang |
Schwarz | 2 | Masse | |
gelb | 3 | Ausgang schalten | Schaltklemme, Belastbarkeit 1A 60V, unterstützt bis zu zwei Schaltausgänge mit unabhängiger Logik, die beiden Klemmen sind die beiden Kontakte des Schalters, unterscheiden nicht zwischen Plus- und Minuspol und können beliebig verbunden werden. |
Weiß | 4 | Ausgang schalten | |
braun | 4 | RS485A+ | |
grün | 5 | RS485B- |
5. Parameterbeschreibung
MModell:KUS630 | |
Messbereich |
0,8 m ... 30 m |
Blinder Fleck |
0 ... 0,6 m (Instabiler Arbeitsbereich liegt innerhalb von 0,6 m, es wird nicht empfohlen, in diesem Bereich zu arbeiten);Die Version mit minimalem Blindbereich von 0,3 m kann erreicht werden, was angepasst werden muss. |
Versorgungsspannung | 3,3 ... 24 V DC, Restwelligkeit 10 %SS |
Arbeitsstrom |
≤ 45 mA (höchste Messgeschwindigkeit) Low-Power-Version, der Stromverbrauch im Ruhezustand beträgt weniger als 0,3 mA, der Stromverbrauch beim Senden beträgt 20 mA (weniger als 2 ms) und der Stromverbrauch beim Empfangen beträgt nicht mehr als 8 mA (weniger als 150 ms). |
Ausgangssignal |
1:Programmierbarer Analogausgang 0-10V. 2: RS485-Ausgang. 3: Serieller Uart-Ausgang 4:4-20mA Ausgang 5: Schaltausgang |
Meßgenauigkeit | ≤1 % |
Temperaturkompensation | Jawohl |
Arbeitsbedingungen
Arbeitstemperatur | -25…70℃(248...343K) |
Lagertemperatur | -40…85℃(233...358K) |
andere Anweisungen
Elektrische Verbindung | 5-adriges Kabel (Analogausgang), 6-adriges Kabel (Schaltausgang); |
Schutzklasse | IP68 |
Schalenmaterial | PVDF/PTFE |
6. Anwendbare Gelegenheiten:
Schächte, Fabrikwassertanks, Tanks, Kommunaltechnik, Leitungswasser, Abwasserbehandlung, Wasserwirtschaft und Wasserkraft, Eisen und Stahl, Kohlebergwerke, Elektrizität, Petrochemie, städtische Flüsse und Seen, Transport- und Lebensmittelindustrie.
7. Bestellinformationen
KUS | MModell | ÖAusgang | REngel | Dbeschreibe |
630 | Unterstützung der Anpassung | |||
Mass angefertigt | ||||
0-10V | Analoger 0-10-V-Ausgang | |||
0-5V | Analoger 0-5V-Ausgang | |||
0-3V | Analoger 0-3V-Ausgang | |||
4-20mA | Analoger 4-20-mA-Ausgang | |||
SW | Ausgang schalten | |||
Uart | Uart serieller Ausgang MODBUS RTU-Protokoll | |||
RS485 | RS485-Ausgang MODBUS RTU-Protokoll | |||
XXXmm |
XXX mm steht für den maximalen Messabstand (Standard 1000 mm) |
|||
KUS | 630 | RS485 | 10000mm |
8.Parameter, die Sie kennen müssen
1. Die Art des zu messenden Mediums (flüssig oder fest, spezifischer Name, klares Wasser, Abwasser, Schlamm, Benzin, Diesel, Toluol, Schwefeldioxid usw.) Wenn es flüssig ist, ob Dampf, Nebel, Schaum, Wellen, Rühren, schwebende Gegenstände auf der Flüssigkeitsoberfläche;wenn fest, ob Staub vorhanden ist.
2. Temperatur und Druck des Mediums.
3. Die Korrosivität des Mediums.Wenn es in ein Glas gegeben wird, ist es notwendig zu wissen, ob das Material des Glases eine Korrosionsschutzbeschichtung hat.
4. Der Messbereich beträgt einige Meter und der tote Winkel ist erforderlich.
5. Arbeitsumgebung: wie offene Becken, Becken mit Abdeckungen, horizontale Tanks, vertikale Tanks, Kugeltanks, ob der Tank atmosphärischen Druck hat usw.
6. Betriebsspannung: 24 VDC, optional 220 VAC kann 12 VDC / 9 VDC gemeinsame Stromversorgung angepasst werden.
7. Ausgangssignal: 4~20mA Strom 485/0-3V, 0-5V Spannungsausgang/Relaisausgang.
9. Ausstattungsform: ob ein Display benötigt wird;einteilig oder geteilt.
9.Weitere Anwendungen
